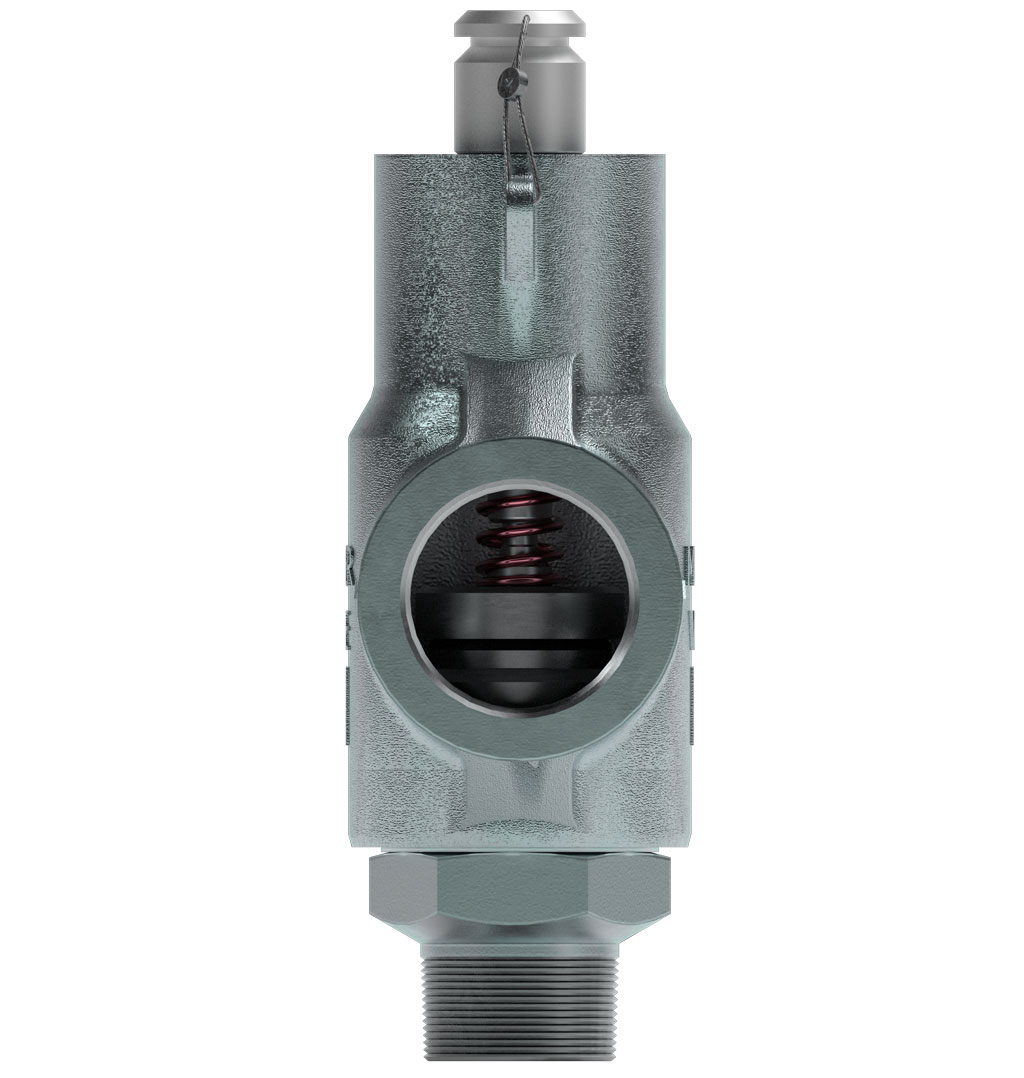

美国Mercer Valve 9100系列螺纹连接“C”孔安全泄压阀
9100系列 | 螺纹连接
我们的9100螺纹系列在软密封和高流量设计方面是行业的佼佼者。作为压力泄放装置领域的领军者，它因其安全可靠、维护成本低且经济高效而享有盛誉。我们采用软密封和全导向盘设计的阀门比竞争产品更耐用，并能够在各种环境下保持一致的设定压力和经过实地验证的严密密封。更紧密的密封减少了泄漏，降低了产品损耗，从而提高了生产效率和安全性。9100螺纹系列阀门是根据ASME锅炉及压力容器规范第XIII节要求制造的，适用于UV标记的应用。该阀门非常适用于特种气体、压缩机、分离器、集输管线以及任何需要安全可靠阀门的场合。其服务压力范围为10 psig至3500 psig，并提供多种选项和应用，我们的9100螺纹系列是一款值得信赖的阀门。
9100 螺纹 “C” 孔
特征：
- 采用“Auto Seat Technology”®设计
- 低额定值和全导向弹簧允许从爆裂声到爆裂声的设定压力更加一致。
- 一致的设定压力允许可重复使用，而无需过度维修或重置。
- 打开、关闭、带座和密封™
- 全导向盘，用于正确对准、打开和关闭以及重新安装阀门。
- 机械止动器可防止零件磨损并控制气门升程。
- Pop Action relief 允许阀门在设定压力下达到全升程。这有助于 DOT 监管的应用程序。
- 非上升阀杆允许将阀门安装在小区域。
- 提供 Sour Service Trim。
- 提供其他选项以满足 NACE MR0175 要求。
- 加拿大注册号 （CRN）
- 提供其他选项，以满足 PED 指令 2014/68/EU 和/或 ATEX 指令 2014/34/EU 的欧洲一致性 （CE） 要求
| Orifice | C (USC) | C (SI) |
|---|---|---|
| Standard Inlet Sizes | ½", ¾", 1" | DN 15, DN 20, DN 25 |
| Inlet and Outlet Connection Types | Male NPT x Female NPT or Female NPT x Female NPT | Male NPT x Female NPT or Female NPT x Female NPT |
| Actual Orifice Diameter | 0.281 in | 7.1 mm |
| Actual Orifice Area | 0.062 in2 | 40.0 mm2 |
| Pressure Range | 15 – 2999 psig | 104 – 20677 kPa |
| Standard Temperature Range | -20°F to 400°F | -29°C to 204°C |
| ASME Flow Coefficient, Kd (Gas) | 0.818 | 0.818 |
| ASME Flow Coefficient Kd (Liquid) | 0.707 | 0.707 |
1压力限制可能受系统条件和温度的影响。
2压力限制、重量和“C”尺寸可能因酸性气体服务或其他选项而异。
★标准材料或选项。
| Inlet and Outlet Code | Inlet and Outlet Size (in) | Pressure Limit 1, 2 (psig) | Dimensions 2 "A" x "B" x "C" (in ± .062) | Approximate Weight 2 (lbs) |
|---|---|---|---|---|
| 05 | ½" FNPT x 1" FNPT | 2999 | 2.265 x 1.906 x 7.078 | 4.5 |
| 06 | ½" MNPT x 1" FNPT | 1480 | 3.202 x 1.906 x 8.015 | 4.5 |
| 11 | ¾" FNPT x 1" FNPT | 2999 | 2.265 x 1.906 x 7.078 | 4.5 |
| 12★ | ¾" MNPT x 1" FNPT | 1480 | 3.202 x 1.906 x 8.015 | 4.5 |
| 16 | 1" FNPT x 1" FNPT | 2999 | 3.202 x 1.906 x 8.015 | 5.5 |
| 17★ | 1" MNPT x 1" FNPT | 1480 | 3.202 x 1.906 x 8.015 | 4.5 |
| 22 | 1" FNPT x 1 ½" FNPT | 2999 | 3.360 x 2.312 x 8.985 | 12 |
| 23 | 1" MNPT x 1 ½" FNPT | 1480 | 4.423 x 2.312 x 10.048 | 12 |
| 27 | 1" FNPT x 1 ½" FNPT | 2999 | 3.360 x 2.312 x 8.985 | 11 |
| 28 | 1" FNPT x 1 ½" FNPT | 1480 | 4.423 x 2.312 x 10.048 | 11.5 |
| 33 | 1 ½" FNPT x 2" FNPT | 2999 | 4.673 x 2.312 x 10.298 | |
| 34 | 1 ½" MNPT x 2" FNPT | 1480 | 4.423 x 2.312 x 10.048 | |
| 42 | 2" FNPT x 2" FNPT | 2999 | 4.673 x 2.312 x 10.298 | |
| 43 | 2" MNPT x 2" FNPT | 1480 | 4.423 x 2.312 x 10.048 | |
| 02 | ¾" CODE 62 x 1" FNPT |
1压力限制可能受系统条件和温度的影响。
2压力限制、重量和“C”尺寸可能因酸性气体服务或其他选项而异。
★标准材料或选项。
| Inlet and Outlet Code | Inlet and Outlet Size DN (mm) | Pressure Limit 1, 2 (kPa) | Dimensions 2 "A" x "B" x "C" (mm ± 1.6) | Approximate Weight 2 (kg) |
|---|---|---|---|---|
| 05 | DN 15 (FNPT) x DN 25 (FNPT) | 20677 | 57.2 x 47.6 x 179.4 | 2.0 |
| 06 | DN 15 (MNPT) x DN 25 (FNPT) | 10204 | 82.6 x 47.6 x 203.2 | 2.0 |
| 11 | DN 20 (FNPT) x DN 25 (FNPT) | 20677 | 57.2 x 47.6 x 179.4 | 2.0 |
| 12★ | DN 20 (MNPT) x DN 25 (FNPT) | 10204 | 82.6 x 47.6 x 203.2 | 2.0 |
| 16 | DN 25 (FNPT) x DN 25 (FNPT) | 20677 | 82.6 x 47.6 x 203.2 | 2.5 |
| 17★ | DN 25 (MNPT) x DN 25 (FNPT) | 10204 | 82.6 x 47.6 x 203.2 | 2.0 |
| 22 | DN 25 (FNPT) x DN 40 (FNPT) | 20677 | 85.7 x 60.3 x 228.6 | 5.4 |
| 23 | DN 25 (MNPT) x DN 40 (FNPT) | 10204 | 114.3 x 60.3 x 244.5 | 5.4 |
| 27 | DN 25 (FNPT) x DN 50 (FNPT) | 20677 | 85.7 x 60.3 x 228.6 | 5.0 |
| 28 | DN 25 (MNPT) x DN 50 (FNPT) | 10204 | 114.3 x 60.3 x 244.5 | 5.2 |
| 33 | DN 40 (FNPT) x DN 50 (FNPT) | 20677 | 118.6 x 58.7 x 261.6 | |
| 34 | DN 40 (MNPT) x DN 50 (FNPT) | 10204 | 112.3 x 58.7 x 255.3 | |
| 42 | DN 50 (FNPT) x DN 50 (FNPT) | 20677 | 118.6 x 58.7 x 261.6 | |
| 43 | DN 50 (MNPT) x DN 50 (FNPT) | 10204 | 118.6 x 58.7 x 261.6 | |
| 02 | DN 20 CODE 62 x DN 25 (FNPT) |
