1-3型压电纤维复合材料

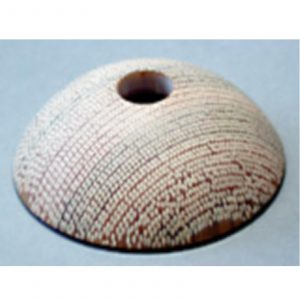

1-3型压电纤维复合材料 Smart Material使用压电陶瓷纤维作为活性棒制造1-3型复合材料。与Dice&Fill填充法相比，PZT纤维复合材料是一种具有成本效益的替代方法。 1-3型压电纤维复合材料是通过环氧树脂渗透纤维束和垂直于纤维方向切割立方体块来制备的。这种方法也称为排列和填充。通过以恒定间距排列直径为800µm的陶瓷纤维，可以实现规则的像素分布。这产生了大约15%到最大48%的填充系数。 1-3型压电纤维复合材料是专门为SONAR和其他水下超声应用而设计的。改进的真空沉积方法允许形成典型厚度为2.5µm的低阻抗铜闪锡层，以实现高耐久性和改进的可焊性。 1-3型压电纤维复合材料的典型超声应用 SONAR，阵列换能器 SONAR，单元件换能器通用水下超声应用空气超声换能器由于采用排列和填充的生产方法，1-3纤维复合材料原料是典型的块体，长度可达10厘米，横向尺寸为目标元件。它还允许将1-3种复合材料加工成各种形状和形式，此外还允许以原纤维块的期望共振频率切片元件。这包括用于卓越宽带超声接收器应用的精确凹形或凸形轮廓。排列和填充生产方法可以很容易地进行批量扩展，也可以缩短交付周期，这是与常用的Dice&Fill方法相比的一个主要优势，尤其是在低频应用中。 Smart Material提供各种标准的环氧树脂和聚氨酯体系作为其无规纤维复合材料（通常称为填料）的填隙材料。各种可用的填充材料允许工作温度在95°C和135°C之间。

1-3型压电纤维复合材料可选规格：

共振频率

80kHZ up to 1MHz

频率	像元尺寸	填充系数	Dimensions mm²
80kHz -1MHz	800µm	15%	max. 100 x 100
80kHz -1MHz	800µm	25%	max. 100 x 100
80kHz -1MHz	800µm	48%	max. 100 x 100

频率公差：: ± 10% typical; ± 5% on request

填充系数

15% up to 48%

填充系数	频率
15%	80kHz to 1MHz
25%	80kHz to 1MHz
48%	80kHz to 1MHz
Other	80kHz to 1MHz

PZT 材料

PZT Navy Type II

PZT 材料	Di-electric Constant	Frequency
PZT Navy Type II, 5A	1850	80kHz to 10MHz

声阻抗

5 MRayl to 16 MRayl

典型填充系数	Acoustic Impedance MRayl
15%	5.1 MRayl
25%	8.5 MRayl
48%	16 MRayl

可选电极

CuSn (带锡闪光层的铜)

尺寸

最大100mm by 100mm, 各种圆形直径

最大尺寸	频率
100mm by 100mm	80kHz to 1MHz

机械公差:: < 6mm ± 0.1mm; < 30mm ± 0.2mm; > 30mm ± 0.3mm

可选直径 mm	可选直径 inch	可选直径 mm	可选直径 inch
3.18 mm	0.125 ''	12.70 mm	0.500 ''
5.12 mm	0.202 ''	14.20 mm	0.559 ''
5.18 mm	0.204 ''	15.90 mm	0.626 ''
5.68 mm	0.224 ''	17.50 mm	0.689 ''
6.00 mm	0.236 ''	18.00 mm	0.709 ''
6.50 mm	0.256 ''	19.05 mm	0.750 ''
8.20 mm	0.323 ''	20.00 mm	0.787 ''
9.00 mm	0.354 ''	24.00 mm	0.945 ''
9.50 mm	0.374 ''	25.40 mm	1 ''
10.00 mm	0.394 ''	30.00 mm	1.181 ''
10.20 mm	0.402 ''	35.00 mm	1.378 ''
12.00 mm	0.472 ''	37.7	1.48 ''

耦合系数 kt

0.61 to 0.68

操作温度

Typical 95°C, 135°C on request

间质材料

各种环氧树脂体系
