温度控制器TC-48-20 OEM

Temperature Controllers

温度控制器TC-48-20 OEM产品信息：

TC-48-20 OEM具有与TC-48-20相同的控制能力，但省略了键盘、显示接口和外壳，以将成本保持在最低水平。控制器可以通过可选的RS232串行电缆连接到计算机，并与附带的软件一起使用，以提供程序控制以及数据绘图和数据记录。该软件作为独立程序发货，但也可根据要求提供LabVIEW源代码(2011版及更高版本)。用Python (2.7)编程的示例读写命令也可从该网页的软件选项卡下载。在同一订单上购买互联标准产品(热电冷却组件或模块、温度控制器和/或电源)时，免费提供带标签的接线电缆。包含的电缆数量(1-3对)将取决于互连部件的数量。

温度控制器TC-48-20 OEM特征：

TC-48-20 OEM是TC-48-20控制器的基本版本，是原始设备制造商(OEM)想要将控制器集成到不需要显示器、键盘和盒盖的系统中的组件。控制器作为安装在铝板上的基本控制电路运输。包括一个标准热敏电阻(型号MP-3193)和一张软件光盘。

单电源或双电源配置支持宽范围的输出电压
单电源配置:≥9 VDC，< 50 VDC输入，为控制器和TE设备供电
双电源配置:≥9 VDC，控制器电路≥0 VDC时，150 mA时的最小值< 50 VDC，TE设备< 50 VDC
最大输出电流:20a TE装置和报警电流的组合(注:控制器没有电流限制能力或内部保险丝保护)
仅制冷或仅制热控制模式，菜单可通过软件选择
温度控制范围:-20°C至+100°C，使用控制器附带的MP-3193热敏电阻，或-20°C至+85°C，使用相当于10 k欧姆的热敏电阻，YSI温度公司的曲线“B”。
可选的次级热敏电阻输入，用于检测报警条件
两个可用的报警输出，每个能够吸收高达1 A的电流，用于根据主(控制)传感器和/或辅助传感器触发报警
最佳控制稳定性0.1°C(当控制冷板时)
比例(P)带宽调整:0.5°C至100.0°C
积分增益(I)调节:每分钟重复0.00至10.00次
导数增益(D)调整:每分钟0.00至10.00个周期输出:方波，337 Hz，脉宽调制，带软启动
用于控制可编程线性电源的模拟比例输出信号
工作温度范围(非冷凝、总组合报警和负载电流):最小值:0°C，最大值:48°C(水平方向), 20 A输出；55°C垂直方向，20 A输出；53°C水平方向，17 A输出；59°C垂直方向，17 A输出。

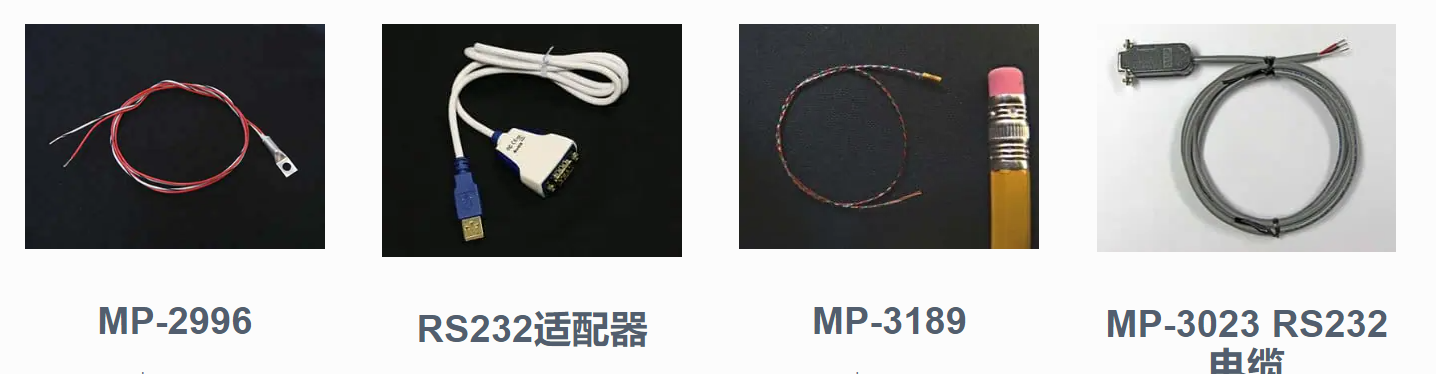

可通过RS 232通信进行计算机编程(需要一根可选的RS-232电缆，零件号MP-3023)
通过无铅认证

温度控制器TC-48-20 OEM应用：

与标准TC-48-20一样，TC-48-20 OEM是一种仅制冷或仅制热的热电温度控制器，能够控制高达50伏和20安的电流。控制器使用一个热敏电阻进行温度反馈，可以连接第二个热敏电阻进行监控和报警。(包括一个标准热敏电阻；额外的热敏电阻可以单独购买。)控制器安装在铝板上，但在其他情况下是未封闭的。所有控制器设置都通过RS232进行通信。可用的软件允许用户快速编程控制器，并提供数据图形和数据记录。软件和手册不包括在产品中，但是可以从下面的链接下载。 TC-48-20software

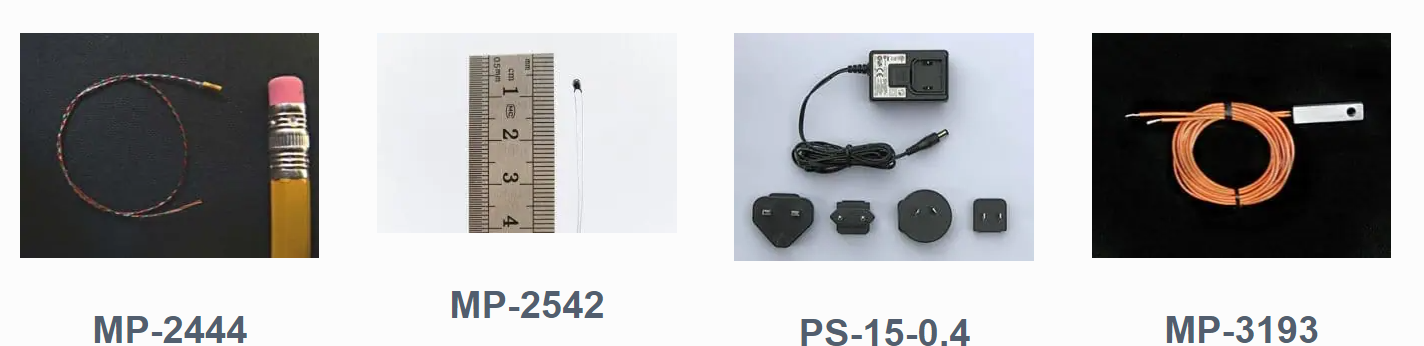

使用该软件可以调整所有控制器参数。(MP-3023 RS-232线可选，可单独购买；软件总是包括在内。)还提供了控制器的命令集，以允许用其他计算机创建定制的软件应用，例如National Instruments LabVIEW。GUI的LabVIEW源代码(2011版及更高版本)也可应要求提供。用Python (2.7)编程的示例读写命令也可从该网页的软件选项卡下载。 TC-48-20 OEM控制器使用脉宽调制(PWM)来调节TE设备(或DC加热器)的输出功率。通过选择合适的外部电源，控制器可以利用板载功率晶体管通过脉宽调制控制0至< 50 VDC的负载。(当控制电压低于9伏时，必须使用小型附加电源(PS-15-0.4)为控制器的微处理器供电。)两个报警输出，每个能够控制高达1 A，可用于控制其他负载，如泵、风扇和电阻加热器，进一步增强控制器的能力。如果需要一个真正的线性输出控制系统，TC-48-20 OEM可以用作控制大功率线性输出电源的控制头。其中一些线性输出电源可用作基本开关电源，允许用户创建成本相对较低的线性控制系统，与典型线性系统相比，其产生的废热要少得多。线性输出消除了PWM开关，适用于光电倍增管(PMT)冷却器和其他对电子噪声高度敏感的应用。
