RHEOVAC空气内漏检测器

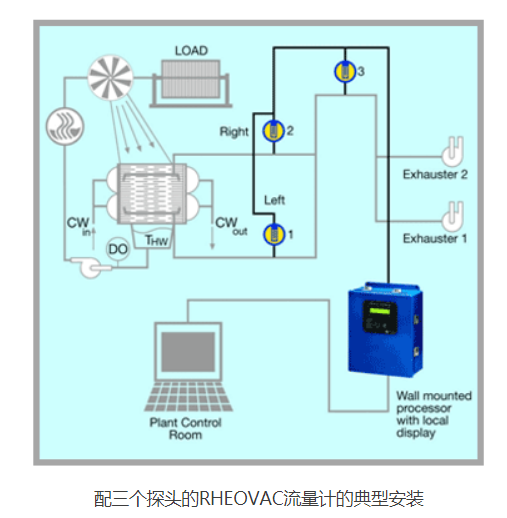

RHEOVAC空气内漏检测器 汽轮机背压大幅增加会被极易观察到，也会采取立刻的整改行动。但小数量的过渡背压却时常不被注意到，因而，随着时间的累计，成本不知不觉地增加了几百万美金。RHEOVAC流量计可以连续监控空气内漏，抽风机的容量以及其它参数。这样就可以保持冷凝系统在其最高性能水平上运行。 有哪些好处？ 空气内漏会影响背压，溶解氧与腐蚀。这些现象反过来会对整个发电机组的运行成本产生短期与长期的严重的影响。 RHEOVAC仪表会在如下的方面给与帮助：减少热效率降低腐蚀收回丢失载荷把多余燃料消耗降低到最小程度增加效率改善水的化学性 流量计是如何工作的？ RHEOVAC监控器使用独特的多传感器探头在冷凝器排气管道中测量或计算各种参数。有四个主传感器测量蒸汽流量，温度，压力和相对饱和度。一个电子表头，分别连接到每个探头，就地显示各种参数，输出信号，并通过以太网（典型做法），把这些数据输送到电厂的数据采集系统。 主要的数据输出有哪些内容 ■ 空气内漏：连续监控空气内漏，在其值上升影响到背压之前，系统就可以采取行动。及时反馈降低了空气的内漏，空气内漏的改变与电厂的其它方面相关联。这对于故障查询极有帮助 ■ 总的质量流量和实际的体积流量：这些数据显示真空设备排除空气、其它非冷凝的气体的实际工作效力，水蒸气与真空设备的性能曲线对比。 ■水蒸气与空气质量比：这是对真空质量的一个直接测量。水蒸气与空气质量比可以精确发现多余的背压即将出现的那个点。一旦背压出现，系统就会开启一台额外抽风机，或修理空气内漏就会降低背压并节省你的金钱。 如何安装？ 通过隔离球阀，把多传感器的探头插入冷凝器的真空管道，在冷凝器与泵或喷射器之间。取决于发电机组的规格和管道的布局，如图所示，流量计电子单元（表头）可以位于电厂楼板上或安装在控制室中。 RHEOVAC 950 的技术规格

管道尺寸	3”至18”
接液材质	316SS, 工程塑料
过程连接	1 1/2”螺纹管接头（焊接到管子上，管接头及隔离件由厂家提供）
温度（在管道中）	工作温度：40℉到160℉ （4.44℃到71℃）最高温度：210℉ （98.89℃）
温度（探头与表头的环境温度）	工作温度：40℉到120℉ （4.44℃到48.89℃）最高温度：210℉ （48.89℃）
工作压力	0.5-10”HgA (0.0017MPa – 0.034MPa)
供电	100-250 V AC, 50/60 Hz
信号输出、数据存取	以太网、MODBUS、RS232/422、4-20mA (可选)
就地显示	LCD，带背光
主变量标定精度	+/- 5% 总质量流量
重复性	+/- 0.5% 读数
