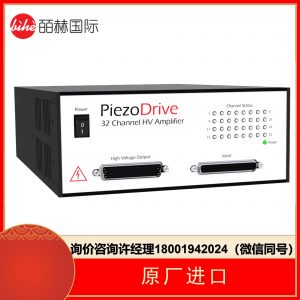

PD32 32通道压电驱动器

32 Channel Piezo Driver

高带宽、低噪声放大器

PD32是一款高带宽、低噪声放大器，可驱动多达32个压电致动器。电压范围可配置为+45V至+/-130V，包括0V至+130V等不对称电压范围。PD32可与常见的多通道DAC卡无缝配合工作，并且易于与LabView和Simulink配合使用。紧凑的尺寸和19英寸机架兼容性为驱动数十、数百或数千个压电致动器提供了全面的现成解决方案。 PD32设计用于要求苛刻的应用，如自适应光学、声束形成、材料测试、天文学、超声波和振动控制。每个通道的输出电流为150毫安，可以在高频下同时驱动一个大阵列的压电致动器。正负高压偏置输出也包括在内，以兼容压电弯曲驱动器。每个通道都有单独的短路和热过载保护。前面板上的状态指示器提供对所有通道的单独监控。数字状态信号和外部关断命令也可通过输入连接器访问，以实现远程监控和控制。输入和输出连接器是工业标准的37针D-Sub连接器，可以直接组装。适配器可用于工业标准32通道DAC卡。

兼容致动器：

兼容致动器
堆叠致动器	60伏、100伏、120伏、150伏
板和管	高达+/-130伏
两台弯线机	高达+/-130伏
三个电线弯曲器	高达130伏，或+/-65伏

规格参数：

	接地负载	浮动负载
输出电压	+45 V至+130 V	+/-90伏或+/-130伏
峰值电流	每通道150 mA	每通道75 mA
均方根电流	每通道106 mA	每通道53毫安
功率通带	50千赫(120峰峰值)	50千赫(240峰峰值)
信号带宽	120千赫	120千赫
转换速度	19伏特/美国	38伏/美国
获得	15伏/伏	20伏/伏
输入阻抗	53千欧姆	625千欧姆
输入失调	+/- 5毫伏	+/- 5毫伏
负荷	无限的	无限的
输出噪声	200紫外线RMS (1uF)	300紫外线RMS (1uF)
保护	短路和热
输入	32个模拟输入，关闭命令
输出	32个高压模拟输出，过载监视器
连接器	行业标准DB-37(输入)和DD-78(输出)
功率	85-260伏交流电，50/60赫兹，IEC C14连接器，最大200瓦

输出电压范围：

输出电压范围可在+50V和+/-130V之间配置，负载可以接地或浮动。对于低于135V的峰峰值电压，建议采用接地负载配置，因为这样可以提供更大的电流。+/-95V和+/-130V范围需要浮动负载配置。所需的配置应在订购时指定。 接地负载配置 在接地负载配置中，致动器连接如下所示。负输出内部接地。

所需的输出电压范围可从下表中选择。

最小电压	最大电压	订货号
0	+130	PD32-v 0.130
0	+120	PD32-v 0.120
0	+95	PD32-v 0.95
0	+70	PD32-v 0.70
0	+45	PD32-v 0.45
-15	+115	PD32-V15，115
-20	+95	PD32-v 20.95
-45	+45	PD32-V45，45
-65	+65	PD32-V65，65
