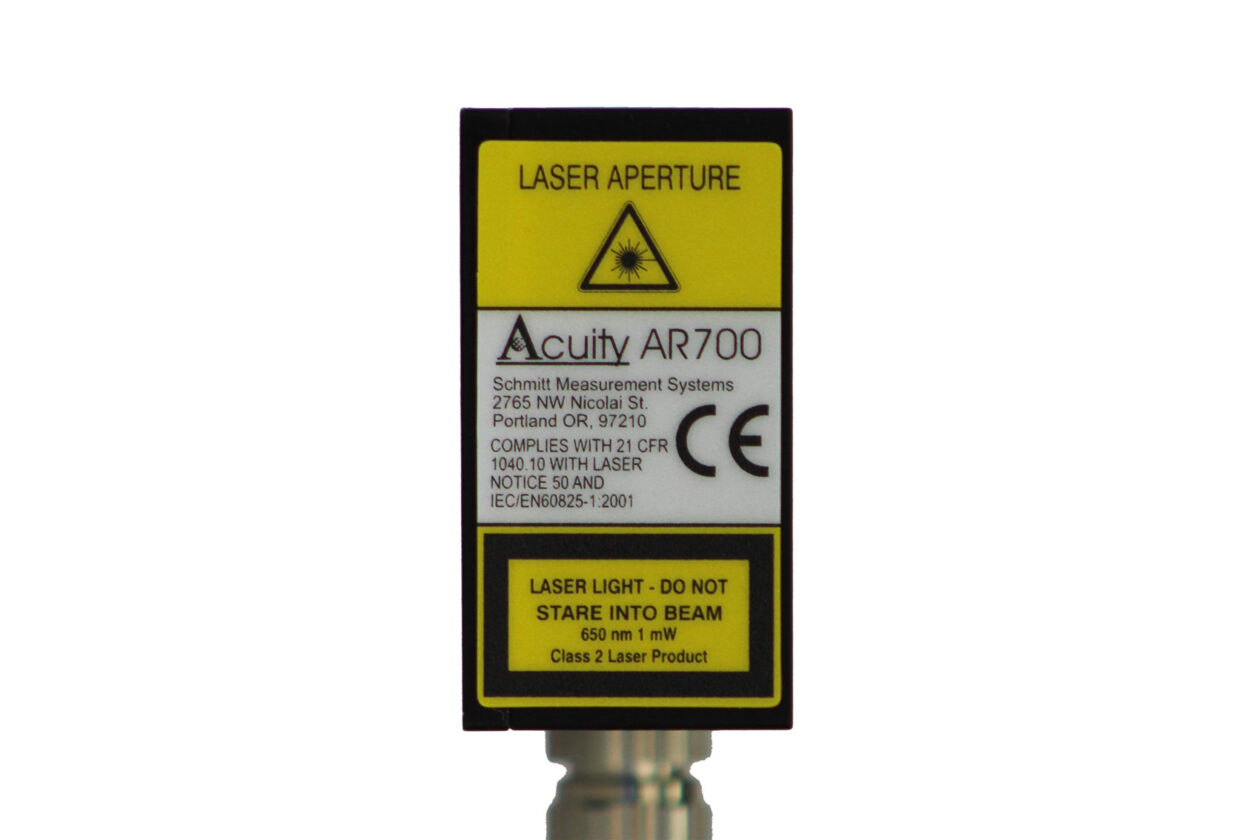

美国Acuity Laser AR700激光位移传感器短距离传感器

AR700 激光位移传感器

短距离传感器

AR700 激光位移传感器是 Acuity 的顶级、最精确的激光三角测量传感器。AR700 系列包含测量范围从 0.125 英寸到 50 英寸、分辨率低至六分之一微米的型号。AR700 的采样速度高达 9.4kHz，线性度在测量范围的 0.03% 以内，是一款适用于许多挑战性应用的多功能传感器。

描述

行业高精度 AR700 激光位移传感器系列包括 14 种型号，测量范围从 0.125 英寸（3.2 毫米）到 50 英寸（1270 毫米）不等。AR700 的线性度在测量范围± 0.03% 时是业内最好的。该系列中的所有型号在整个测量范围内均具有 0.005% 的分辨率，有些型号甚至可以达到低至六分之一微米的分辨率。Acuity 为我们的规范在现实世界中是真实的而感到自豪。我们鼓励客户索取以前的 AR700 校准证书，以作为传感器在理想条件下真实精度的示例。 高速能力 AR700 传感器提供高达 9400 Hz 的可调采样率，以满足高速应用。AR700 可以使用特殊的触发模式来同步多个传感器，但在这种情况下，最大速度会降低到 4500 Hz。 输入/输出选项 AR700 激光位移传感器标配各种串行和模拟输出。对于串行通信，RS232 和 RS422 都包括用于与计算机或 PLC 通信。RS232 和 RS422 数据格式包括 ASCII 英文、公制、本机和两个二进制输出。传感器可以输出错误代码：目标太近、目标太远、目标不可见和激光关闭。模拟输出包括一个 4-20 mA 电流回路、0-10V 输出和两个 NPN 灌电流限位开关。所有参数和设置均可通过传感器上的按钮或通过 PC 串行命令进行选择，以便于使用。 专为需要高精度的应用而打造 AR700 位移传感器激光器提供不同的传感器选项，以满足各种环境和应用。可以订购不同的激光功率和可选的带通滤光片，以提高传感器在高环境光应用中的性能，或在测量与辐射、深色或光亮目标的距离时。所有 AR700 激光传感器都带有用于背景光消除、采样优先级和曝光限制控制的可编程选项，以提高传感器在某些环境中的性能。该系列中的所有型号都具有内置的自动增益控制功能，即使目标颜色发生变化，也能确保质量测量。AR700 通常用于厚度、位置和距离测量等传统应用，但在需要最高准确度和精度的应用中最需要。

规格


AR 700 型号	_0125	_250	_0500	_1	_2LR	_2	_4	_6	_8	_12c	_12	_16	_24	_32	_50
范围（in）	0.125	0.25	0.5	1	2	2	4	6	8	12	12	16	24	32	50
范围（mm）	3.175	6.35	12.7	25.4	50.8	50.8	101.6	152.4	203.2	304.8	304.8	406.4	609.6	812.8	1270
基础距离（in）	0.4375	0.625	1	1.5	5.6	2.38	3.06	7	8	9	11	13	31	26	31
底座距离（mm）	11.11	15.88	25.4	38.1	142.24	60.45	77.72	177.8	203.2	228.6	279.4	330.2	787.4	660.4	787.4
线性度（+/-）	0.03% 的范围，500 Hz，到白色目标（85% 漫反射）												0.03%*	0.05%*	0.1%*
线性度 10^3 （+/-）	0.04	0.08	0.15	0.3	0.6	0.6	1.2	1.8	2.4	3.6	3.6	4.8	7.2	16	50
线性度 μm （+/-）	0.95	1.9	3.8	7.6	15	15	31	46	61	91	91	122	183	406	1270
分辨率	量程的 0.005%
分辨率在 10^3	0.006	0.013	0.025	0.05	0.1	0.1	0.2	0.3	0.4	0.6	0.6	0.8	1.2	1.6	2.5
分辨率 μm	0.16	0.32	0.64	1.3	2.6	2.6	5.1	7.6	10.2	15.2	15.2	20.5	30.5	41	63.5
激光光斑尺寸 μm	30	35	40	60	95	65	70	95	120	130	135	150	200	250	300
重量（含线缆）	13.1 盎司 / 370 克				15 盎司	13.1 盎司 / 370 克			15.0 盎司 / 425 克		43.2 盎司 / 1225 克		75.7 盎司 / 2146 克
激光类	2	2	2	2	3R 系列	2	2	3R 系列	3R 系列	3R 系列	3R 系列	3R 系列	3R 系列	3R 系列	3R 系列
激光类	符合 21 CFR 1040 的激光通知 #50 和 IEC/EN 60825-1：2001
激光类型	650 nm，1 mW 可见红光							670 nm，5 mW 可见红光
激光类型								可选 660 nm，20 mW 可见红光（3B 类）
采样率	0.2 – 9400 Hz，或采样触发（串行命令或模拟）
环境的	NEMA – 4，IP67 防护等级

选件和附件

激光选项 道路剖面选项 Acuity 专门针对道路分析社区的需求提供了一系列选项。这些选项包括 20mW 半导体激光管（可见光或红外线，均为 3B 类）和优化的固件，允许在动态变化的路面颜色上实现最高采样率。半导体激光管功率和滤波器升级在某些情况下，需要增加传感器二极管的输出功率。当传感器将在户外或非常暗或光亮的目标上使用时，尤其如此。较高的激光功率会在目标表面产生更强的返回信号。标配 1mW 可见光二极管的 AR700 激光器可以升级到 5mW 可见红光。Acuity AR700 传感器标配 5mW 可见光激光器，可升级为 20mW 可见二极管（3b 类）。内部带通滤光片可改善传感器在阳光充足条件下或测量辐射目标时的性能。电缆长度 Acuity 提供不同的线缆配置，以满足您的特殊需求。对于定制电缆要求，请告诉我们。 显示器配件 触控面板显示

用于 Acuity 激光测距传感器的独立终端接口。这些全封闭装置通过全彩 LCD 和触摸屏提供现代界面，取代了面板仪表、字母数字显示器和模拟控制器。触摸面板显示器使用 RS-232 串行接口与多达 6 个 Acuity 传感器通信。使用屏幕上的按钮可以轻松配置触摸面板，以显示、缩放甚至绘制传感器的距离输出。可以使用皮重函数测量相对尺寸。将两个 Acuity 传感器配对在一起后，触摸面板可以用作测厚仪。可以在触摸面板中编程限制，以向操作员发出视觉警告，指示目标太近或太远、太厚或太薄。使用 USB 闪存驱动器，可以记录和保存测量结果以供进一步分析。 连接附件 连接套件

AR700 激光位移传感器在屏蔽电缆中配有一束未端接的电线。作为一种选择，Acuity 出售连接套件，以帮助将激光器连接到电源和串行端口。本产品包括一个 120V、15 VDC、交流电源;一根带 DB9 连接器的串行电缆;和一个固态 NEMA-4X 接口盒。接口盒包括两组用于简单输入（从传感器）和输出（到您选择的设备）的接线端子、一个 DB9 公串行连接器输出和一个桶形电源连接器输入。您可以通过布线连接到另一根未端接的电缆，也可以将 DB9 串行电缆直接连接到接口盒，或者同时将两者连接。还提供：串行到 USB 电缆选项;240 V 版本，带欧式插头。
