孔板法兰ORI

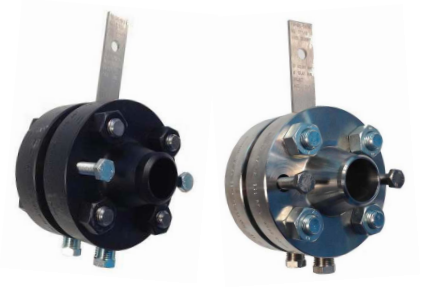

当必须安装孔板或流量喷嘴时，孔板法兰用于代替标准管道法兰。在孔板法兰上加工成对的压力抽头，这样就不需要在管壁上安装单独的孔板载体或抽头。孔板法兰的范围涵盖所有标准尺寸和范围，以及所有常见的法兰材料。法兰可选择滑动式(SO -滑动式)或焊接颈式(WN -)焊接颈)形式，通常提供两种,每个法兰内的1 / 2”NPT抽头。提供千斤顶螺钉，以确保易于拆卸主流体元件。

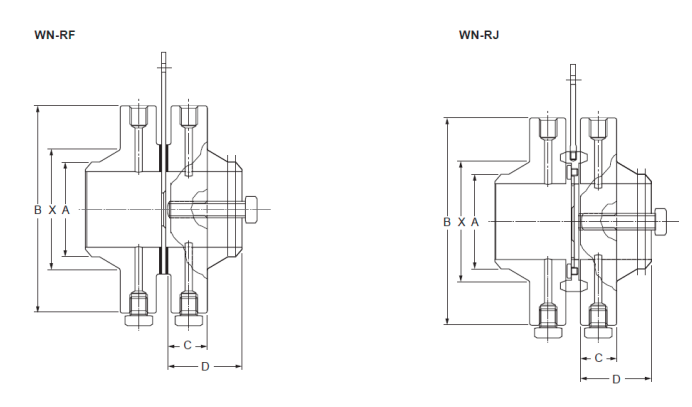

主要元件可以是孔板或流动喷嘴。有关更多信息，请参阅个别产品数据表。孔板法兰也可以提供完整的螺栓和垫圈组件。材料我们可以提供各种标准和特殊材料的孔板法兰，包括: ASTM A105 -碳钢 ASTM A350 LF2 -低温碳钢 ASTM A182 F316 -不锈钢 ASTM A182 F304 -不锈钢 ASTM A182 F11 -低合金钢 ASTM A182 F22 -低合金钢其他应要求提供的材料 压力没有配置 作为标准配置，每个法兰上配置两个½”NPT螺纹，其中一个带插头。其他螺纹尺寸可根据要求提供。可以指定套筒焊接连接，也可以提供对焊管接头。抽头通常是“法兰”型，但“角”抽头是可选的。抽头的配置取决于流体条件，标准方向为气体向上90°，液体向下90°，蒸汽水平180° 垫圈适用于孔板法兰的各种垫圈也可供选择。典型规格包括: - 1.6毫米厚的扁平非石棉纤维 - 4.5 mm厚螺旋绕线式，外碳钢，内不锈钢，316L绕组，石墨填料 螺栓和螺母 可根据要求提供合适的螺栓。标准材料包括: - ASTM A193 B7和ASTM A194 Gr 2H - ASTM A320 L7和ASTM A194 Gr 4 - 7 - ASTM A320 B8和ASTM A194 Gr 8 - ASTM A320 B8M和ASTM A194 Gr 8M 焊颈孔法兰组件 焊颈孔法兰对接焊接到管道上。订购时应注明管道的内径(或时间表)。焊颈孔板法兰有300、600、 900 1500 2500。凸起面(RF)和环形连接 (RTJ)版本可以提供。
