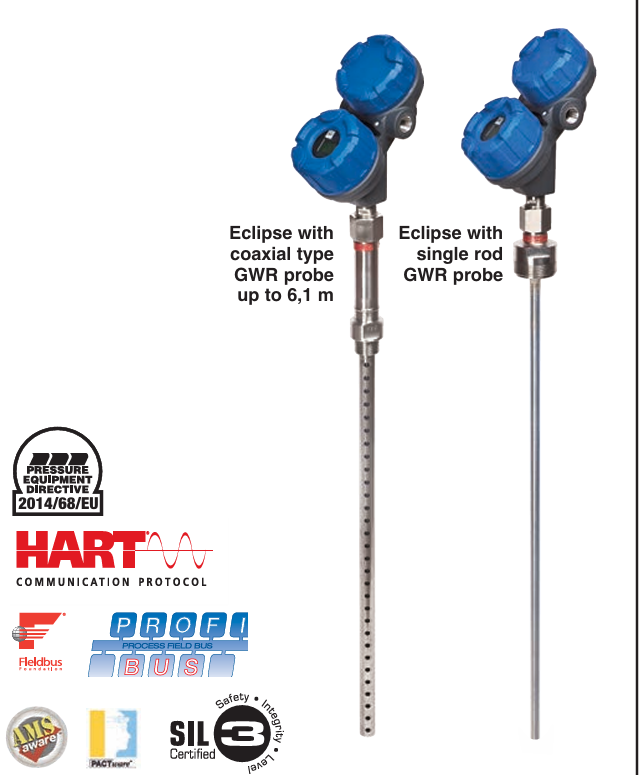

瑞士 ZIMMERLI MAGNETROL® Eclipse® 705 GWR （导波雷达）液位变送器

产品类型

填充水平

产品分类：

雷达制导

中等：

液体 Er 1.4 的接口

行业要求：

ATEX防爆，中国企业核聚工程学院， CSA， EAC（Gost），调频 HART7.1，国际电工委员会， SIL2 认证

测量范围

0 - 6米

温度范围

-196 至 425°C

压力范围

至 431 bar

Eclipse 705变送器是一款基于革命性的导波雷达（GWR）技术的回路供电24 V直流液位变送器。这款领先的液位变送器包含许多重大的工程成就，旨在提供远远超出许多传统技术以及“空中”雷达的测量性能。创新的外壳是业内首创，将双隔间（布线和电子设备）定位在同一平面上，并倾斜以最大限度地简化布线、配置、设置和数据显示。该单变送器可与所有探头类型一起使用，并提供增强的可靠性，适用于SlL 2/SlL 3回路。

特征

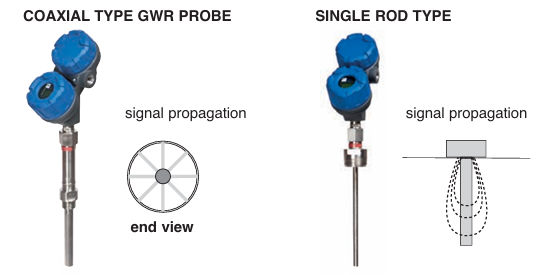

“真实水平”，测量不受介质变量的影响，如电介质、压力、密度、pH值、粘度等。。。简单的工作台配置-无需水平模拟。双线本质安全回路供电液位变送器20点定制捆绑台，用于体积输出。360°可旋转外壳可以通过“快速连接/断开”问题耦合拆卸，而不会损坏容器。两行8字符LCD和3按钮键盘。探头设计：高达+425°C/431巴（+800°F/6250磅/平方英寸）饱和蒸汽应用高达155巴@+345°C（2250磅/平方英尺@+650°F）。低温应用低至-196°C（-320°F）。集成或远程电子设备。适用于SlL 2/SlL 3回路（提供完整的FMEDA报告和证书）

适用范围：液体或浆料；碳氢化合物转化为水基介质（电介质1,4-100）。容器：大多数加工或储存容器。条件：所有液位测量和控制应用，包括出现可见蒸汽、泡沫表面搅拌、起泡或沸腾、高填充/排空率、低液位和不同介电介质或比重的工艺条件。

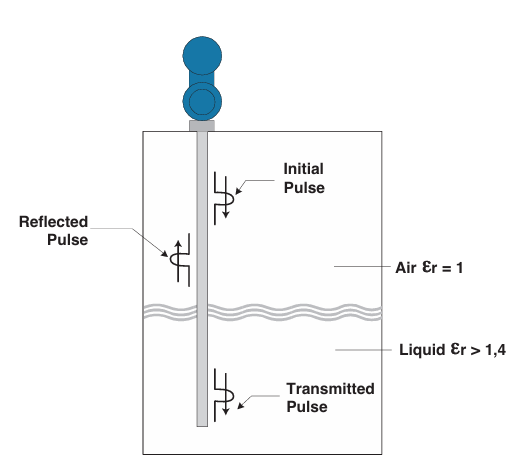

索取由WlB/Eevaluation International（SIREP）/EXERA提供的Eclipse“705性能报告的免费副本。 Eclipse“导波雷达基于TDR（时域反射测量）技术。TDR利用沿波导（探头）传输的电磁能脉冲。当脉冲到达介电常数高于空气（E，为1）的液体表面时，脉冲会被反射。脉冲的行进时间是通过超高速定时电路测量的，该电路提供了液位的精确测量。即使在脉冲从上表面反射后，一些能量也会通过上液体继续沿GWR探头向下传输。当脉冲达到介电常数较高的下液体时，脉冲再次被反射，如图所示。
