产品描述

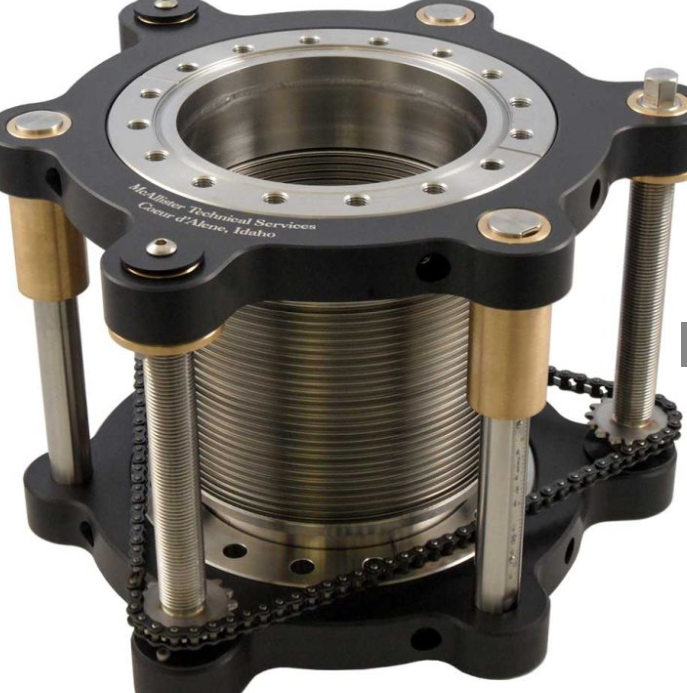

所有 BLT106 在顶升螺钉上使用双滚珠轴承。螺钉和轴承采用高温润滑脂润滑，摩擦小，使用寿命长。所有部件均可现场更换。活动法兰由三个顶升螺钉支撑，并由三个导杆对齐（见图）。所有转换器也可用于长行程、电机驱动、线性编码器、螺纹法兰和特殊高度。BLT106 型转换器尺寸
透明 ID 7.80英寸 （198）型中风OAL 压缩BLT106-2型2″ (50)4.40″ (112)BLT106-3型3″ (75)4.80″ (122)BLT106-4型4″ (101)5.20″ (132)BLT106-6型6″ (151)6.00″ (152)BLT106-8型8″ (203)6.80″ (173)BLT106-10型10″ (250)7.60″ (193)BLT106-12型12″ (300)8.40″ (213)
BLT86型
8“ （CF150） Z 轴转换器
提供英制和公制刻度
尺寸以英寸 （mm） 为单位
产品描述
所有 BLT86 的顶升螺钉都使用双滚珠轴承。螺钉和轴承采用高温润滑脂润滑，摩擦小，使用寿命长。所有部件均可现场更换。行走法兰由三个顶升螺钉支撑，由三个导杆对齐，并由随附的棘轮扳手驱动。所有转换器也可用于长行程、电机驱动、线性编码器、螺纹法兰和特殊高度。
BLT86 型转换器尺寸 |
||||
|---|---|---|---|---|
| 型 | 中风 | OAL 压缩 | ||
| BLT86-2型 | 2″ (50) | 3.6″ (91) | ||
| BLT86-3 | 3″ (75) | 3.76″ (96) | ||
| BLT86-4 | 4″ (100) | 3.93″ (100) | ||
| BLT86-6型 | 6″ (150) | 4.26″ (108) | ||
| BLT86-8型 | 8″ (200) | 4.59″ (117) | ||
| BLT86-10型 | 10″ (250) | 4.92″ (125) | ||
| BLT86-12型 | 12″ (300) | 5.25″ (133) | ||
| 透明 ID 5.87英寸 （149） | ||||
BLT66 系列
6“ （CF100） Z 轴转换器
提供英制和公制刻度
尺寸以英寸 （mm） 为单位
产品描述
所有 BLT66 在顶升螺钉上使用双滚珠轴承。螺钉和轴承采用高温润滑脂润滑，摩擦小，使用寿命长。所有部件均可现场更换。行走法兰由三个顶升螺钉支撑，由三个导杆对齐，并由随附的棘轮扳手驱动。所有转换器也可用于长行程、电机驱动、线性编码器、螺纹法兰和特殊高度。
BLT66 型转换器尺寸 |
||||
|---|---|---|---|---|
| 型 | 中风 | OAL 压缩 | ||
| BLT66-2型 | 2″ (50) | 3.40″ (86) | ||
| BLT66-3型 | 3″ (75) | 3.55″ (90) | ||
| BLT66-4型 | 4″ (100) | 3.70″ (94) | ||
| BLT66-6型 | 6″ (150) | 4.00″ (100) | ||
| BLT66-8型 | 8″ (200) | 4.30″ (109) | ||
| BLT66-10型 | 10″ (250) | 4.60″ (117) | ||
| 透明内径 4.00英寸 （100） | ||||
BLT0266
2.75 英寸 （CF38） Z 轴转换器
提供英制和公制刻度
尺寸以英寸 （mm） 为单位
产品描述

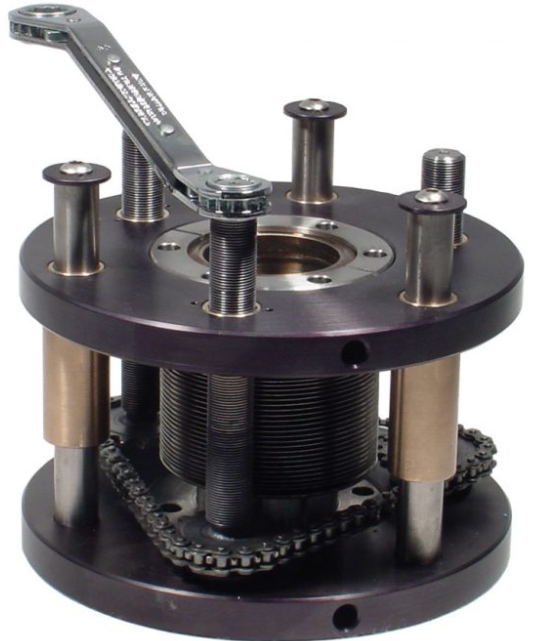

BLT026 提供市场上任何转换器的最大刚度，并且能够承受超过 150 磅的轴向载荷，而不会出现偏转问题。即使在电动版本中，也可以通过提供的棘轮扳手进行手动驱动。总共六个锁定螺钉（每个法兰三个）将 23/4 英寸 （CF38） 法兰固定在支架内。这种设计的优点是，即使在安装转换器时也可以松开螺钉，并且转换器的致动器部分可以围绕法兰径向重新定位。此功能允许重新定位 BLT 机构以清除其他物品，如离子枪和其他设备。
Model BLT0266 Translator 尺寸透明内径 1.50 英寸 （38） |
||||
|---|---|---|---|---|
| 型 | 中风 | OAL 压缩 | ||
| BLT0266-2 | 2″ (50) | 2.6″ (66) | ||
| BLT0266-3 | 3″ (75) | 2.75″ (70) | ||
| BLT0266-4 | 4″ (100) | 2.90″ (74) | ||
| BLT0266-6 | 6″ (150) | 3.2″ (81) | ||
| BLT0266-8 | 8″ (200) | 3.5″ (89) | ||
