美国 SRS -Stanford Research Systems 激光快门系统 SR470 SR474

超低振动快门头
真正的机械激光束阻挡
大于 10 M 的循环寿命
微处理器控制的时序
直流至 100 Hz
易于对准的 3 mm 孔径
GPIB、RS-232、以太网接口

概述

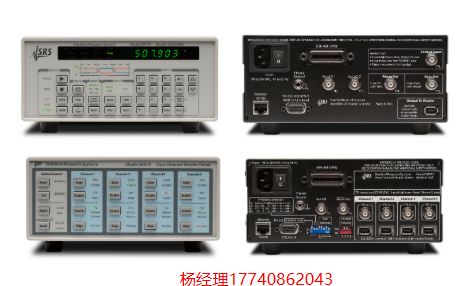

介绍 SRS 的两款新型光学快门系统——SR470 激光快门控制器和 SR474 四通道激光快门驱动器。这些快门系统经过专门设计，可最大限度地减少光学平台上的振动。它们围绕一个独特的快门头构建，由两种可用的控制器型号之一提供支持。SR470 为单个快门头提供定时信号，而多通道 SR474 可驱动多达四个快门头，并由外部定时信号控制。

Shutter Systems 规格
*SR475 快门头*
机械
百叶窗叶片	BeCu 合金，黑色氧化表面
通光孔径	0.120 英寸最小直径
重复率	100 赫兹
曝光上升/下降时间	500 μs（典型值），全速模式下
最短曝光时间	5 毫秒
插入延迟抖动	10 μs rms typ. （以 10 Hz 重复频率测量）
轴承	蓝宝石宝石轴承
刀片位置	闭环 PID 控制。可以作为 NO 或 NC 运行。
开闸/收盘弹跳	不允许
工作温度	0 °C 至 35 °C
安装	任何方向
常规
最大电缆长度	3 米
重量	1 磅
尺寸	2.25 英寸 × 1.60 英寸 × 1.00 英寸（WHL）
权力	4.5 伏直流电 @ 250 mA，12 伏直流电 @ 1.25 安

*SR470 控制器*
定时
分辨率	100 μs（8 位显示）
准确性	100 页/分钟
预曝光延迟	0 至 10,000 秒
曝光时间	4 ms 至 10,000 s（快门受限）
曝光后延迟	4 ms 至 10,000 s（快门受限）
重复率	快门限制
初始状态	常开或常闭（用户定义）
快门类型	SR470 系列激光快门
触发
模式	内部、外部 TTL、外部电平、前面板、连续
触发连拍	1 至 99,999,999 个时序周期
系统故障和警报
警报类型	故障 LED 指示灯、声音警报和后面板 TTL 输出。系统自动检测百叶窗故障。
显示
类型	7 段 LED，8 位
显示消隐	可以禁用前面板 LED。
常规
接口	GPIB、RS-232 和以太网。所有仪器功能都可以通过接口进行控制。
快门对齐	“对齐”按钮以 1 Hz 的频率斩断快门
保存/调用	可以保存和调用九组仪器设置。
辅助 I/O 端口	后面板 Aux I/O 1 & Aux I/O 2。TTL 级别，多用途端口。
控制输入	上下文相关的 TTL 输入。在下降沿触发。 TTL 高重置为 Normal 状态。 TTL-low 设置为 Normal-state。
同步输出	后面板 TTL 电平输出。
权力	40 W，90 至 264 VAC，47 至 63 Hz
尺寸	7.95 英寸 × 3.37 英寸 × 10.25 英寸（WHL）
重量	7 磅
保证	一年材料和工艺缺陷的零件和人工
