Laurel 4-20 mA 和 RS485 输出变送器

LT DIN导轨变送器，4-20 mA和RS232/RS485串行数据输出.

与Laureate数字面板仪表、计数器和定时器相同的高性能、信号调理和可编程功能。

特征

4-20 mA、0-20 mA、0-10V 或 -10V 至 +10V 发送器输出，16 位，隔离
RS232 或 RS485 串行数据输出，隔离，Modbus 或 Laurel ASCII 协议
双通道 120 mA 固态继电器，用于报警或控制，隔离式
模拟输出分辨率 0.0015% 量程（16 位），精度 ±0.02% 量程
5V、10V 或 24V 直流传感器激励输出，隔离式（大多数型号）
通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 电源
DIN导轨外壳，带可拆卸螺钉夹连接器
使用基于 PC 的仪器设置软件轻松设置变送器
可用于大多数工业模拟或脉冲传感器信号的信号调理

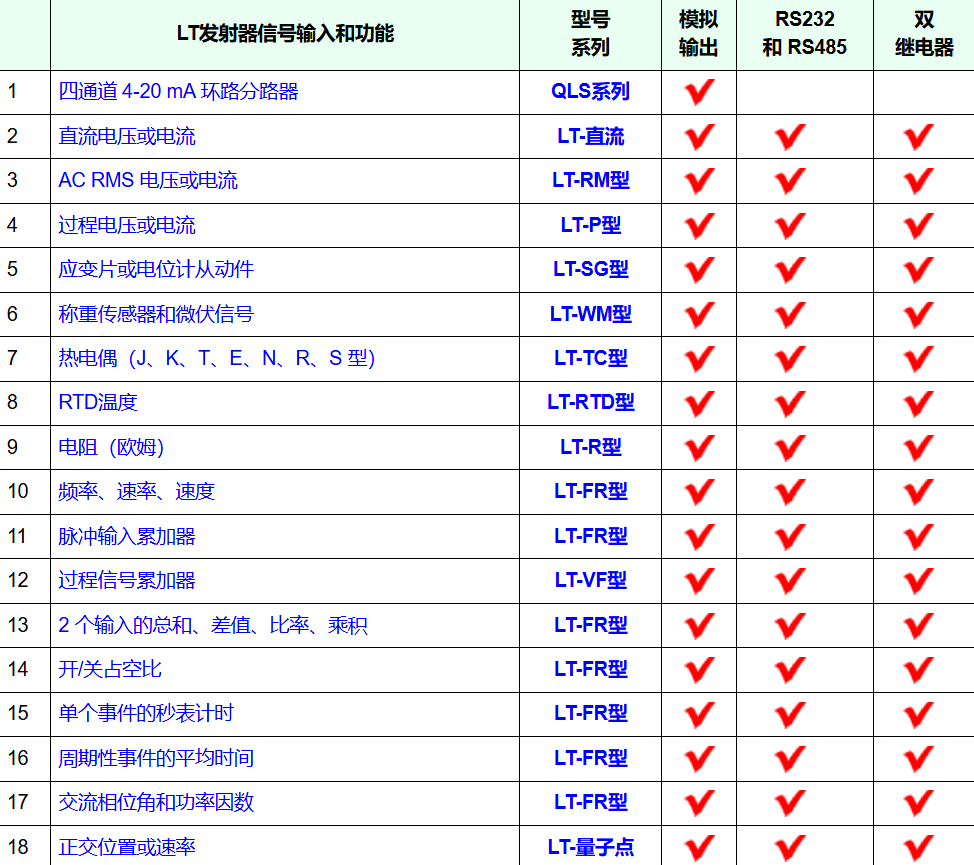

LT 系列变送器选型指南

LT 系列变送器说明

LT系列DIN导轨变送器和信号调理器可以使用七种可用的插入式信号调理器板之一连接到各种传感器和变送器。这些变送器复制了 Laureate 1/8 DIN 数字面板仪表、计数器和定时器的高性能（高精度、高读取速率）和广泛的可编程功能。它们使用相同的信号调理器板、大部分相同的固件和相同的基于 Windows 的免费仪器设置软件。它们采用紧凑的DIN导轨安装封装，带有可拆卸的螺丝夹连接器，便于接线。

本页提供的 LT 系列变送器包括 4-20 mA、0-20 mA、0-10V 或 -10V 至 +10V 模拟输出（隔离，用户可选）、RS232 或 RS485 串行数据接口（隔离，用户可选）和双 120 mA 固态 AC/DC 继电器（隔离）。除带有温度或交流RMS信号调节器的型号外，所有型号都包含隔离的5、10或24 Vdc传感器激励输出。

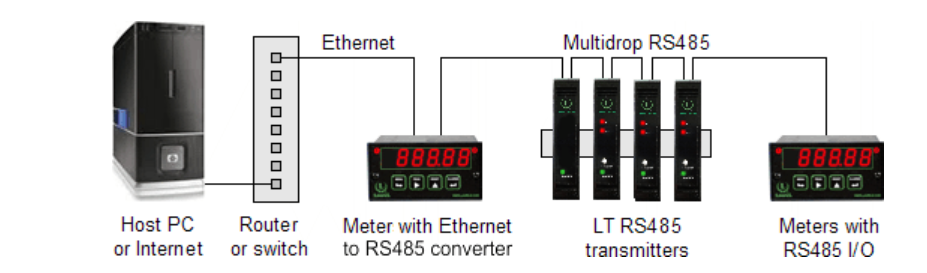

为了在局域网（LAN）上使用，多达 30 个 LT 系列发射器可以跳线用于 RS485，并通过 Laurel 的以太网转 RS485 转换器板菊花链连接到仪表或计数器。作为替代方案，Laurel 的 LTE 系列以太网发射器可以通过以太网电缆直接连接到 LAN。在这两种情况下，都可以使用仪器设置软件轻松实现设置，以发现每个变送器的节点和设置。
