Innolume Gain-modules (GM)增益模块

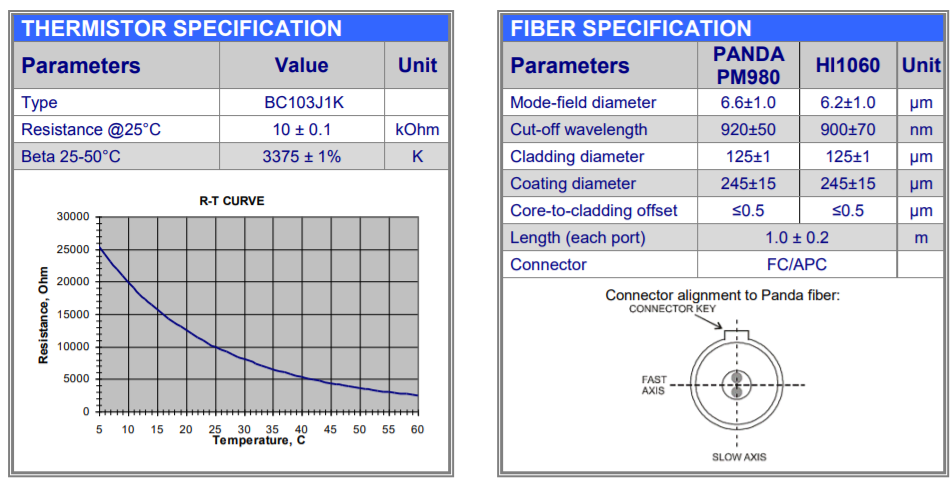

增益模块与增益芯片类似，但其一侧耦合到单模光纤中。它非常适用于构建具有光纤输出的可调谐激光器。工厂制造的光纤耦合器确保了优化的耦合效率、长期稳定性和卓越的可靠性。增益模块消除了对裸增益芯片方案中通常使用的许多组件的需求，从而大大提高了系统可靠性并降低了成本。由于内置TEC和高精度热敏电阻，增益模块的另一个特点是温度稳定性。该装置包括一个带有弯曲条纹的“C型”增益芯片。条纹倾斜的面设计用于外部反馈，并具有深AR涂层，从而对芯片波导产生极低的背反射。它确保了自激光的阻断，并消除了在外腔系统中操作时与复合腔相关的问题。这导致在整个调谐范围内具有高边模抑制比（SMSR）的非常精细的谱线。具有垂直条纹的面具有适当的反射（通常在5-15%的范围内），以同时提供具有高输出功率的宽波长调谐。在标准器件中该小面的反射被优化用于在外部腔设置中的操作，该外部腔设置向芯片提供有效的反馈（约50%）（示意性地显示在图片中）。对于具有较低反馈的方案，我们建议在小平面上具有不同涂层的定制设备，以提供优化的反射。

设计外部空腔的提示：建议使用闪耀光栅，以最大限度地减少对其他反射级的损失；对于正交于凹槽的偏振效率较高的光栅，建议使用λ/2板，以实现高波长分辨率和最佳反射效率的组合。注：工作波长、端面反射和其他参数可以针对外腔系统的特定应用和设计进行优化。我们知识渊博的应用程序团队随时准备根据您的需求和应用程序就最佳解决方案提供咨询和建议。请与我们联系以获得定制的解决方案。 *（增益模块的典型参数）–@连续波，25摄氏度散热片温度，Littrow配置的外腔，具有≈50%的反馈。780-1330 nm范围内的任何定制波长都是可能的。

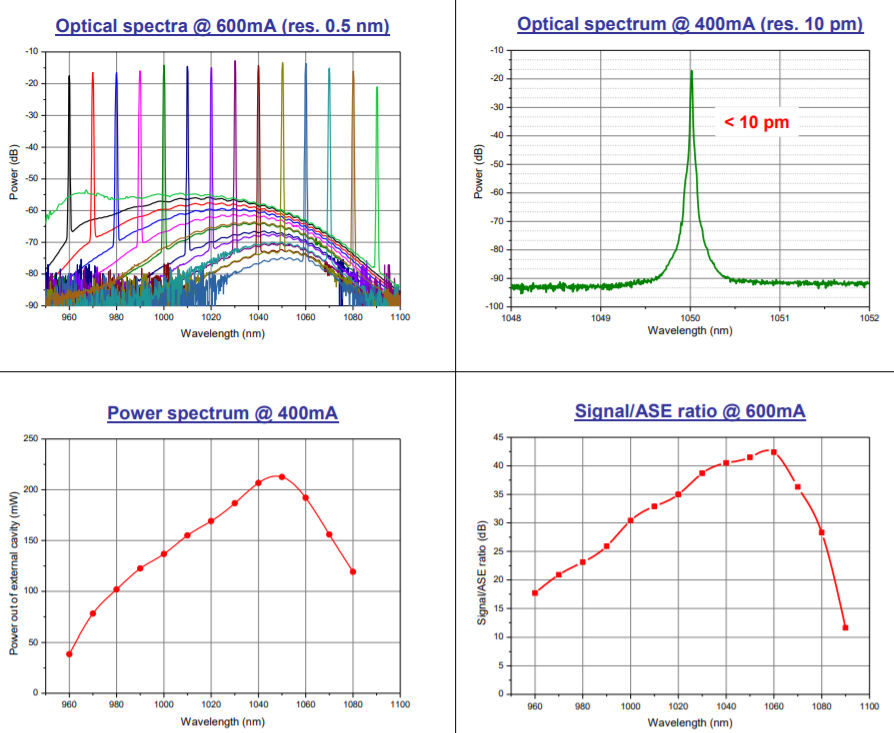

Typical parameters* of gain-modules

Part number	Central wavelength of tuning range	Tuning range width	Wavelength of maximum power	Output power ex fiber	Fast axis beam divergence	Slow axis beam divergence	Ripples (RMS)	Stripe length	Operating current
Part number	nm	nm	nm	mW	deg	deg	mW	mm	mA
GM-1030-130-YY-200	1030	130	1050	200	19	7	0.2	2.8	400
GM-1060-150-YY-250	1060	150	1100	280	16	6.5	0.1	3	600
GM-1140-120-YY-130	1140	120	1170	130	39	6	0.05	3	600

特点：  针对外腔系统中的波长锁定操作进行了优化  宽的无跳变调谐范围  近光束椭圆率  正交光束输出，便于光学对准  光纤输出

询价采购Innolume Gain-modules (GM)增益模块

请用微信扫描下方二维码或手动添加微信号2351992198

Innolume Gain-modules (GM)增益模块

每天我们通过设于欧洲、美国、香港、上海的办公室，在世界各地引进成套设备与技术，采购备品备件，将全球工业产品和技术带到中国，为中国客户提供技术咨询，产品应用和售后培训服务。原厂直接采购，一手货源，拼单发货，最低价格，最短交期，让客户进口采购变得省钱、省时、省心。

我们为各行业客户提供专业的进口采购、付汇结算、报关报检、仓储物流的数字化采购解决方案。

行业领先的公司采用我们的平台和服务，通过我们全球多个办事处采购企业发展所需的物资，缩短供应链货期，以提高效率和控制成本。

微信扫描下方二维码或手动添加微信号2351992198

aaaaaaaa增益模块与增益芯片类似，但其一侧耦合到单模光纤中。它非常适用于构建具有光纤输出的可调谐激光器。工厂制造的光纤耦合器确保了优化的耦合效率、长期稳定性和卓越的可靠性。增益模块消除了对裸增益芯片方案中通常使用的许多组件的需求，从而大大提高了系统可靠性并降低了成本。由于内置TEC和高精度热敏电阻，增益模块的另一个特点是温度稳定性。该装置包括一个带有弯曲条纹的“C型”增益芯片。条纹倾斜的面设计用于外部反馈，并具有深AR涂层，从而对芯片波导产生极低的背反射。它确保了自激光的阻断，并消除了在外腔系统中操作时与复合腔相关的问题。这导致在整个调谐范围内具有高边模抑制比（SMSR）的非常精细的谱线。具有垂直条纹的面具有适当的反射（通常在5-15%的范围内），以同时提供具有高输出功率的宽波长调谐。在标准器件中该小面的反射被优化用于在外部腔设置中的操作，该外部腔设置向芯片提供有效的反馈（约50%）（示意性地显示在图片中）。对于具有较低反馈的方案，我们建议在小平面上具有不同涂层的定制设备，以提供优化的反射。

设计外部空腔的提示：建议使用闪耀光栅，以最大限度地减少对其他反射级的损失；对于正交于凹槽的偏振效率较高的光栅，建议使用λ/2板，以实现高波长分辨率和最佳反射效率的组合。注：工作波长、端面反射和其他参数可以针对外腔系统的特定应用和设计进行优化。我们知识渊博的应用程序团队随时准备根据您的需求和应用程序就最佳解决方案提供咨询和建议。请与我们联系以获得定制的解决方案。 *（增益模块的典型参数）–@连续波，25摄氏度散热片温度，Littrow配置的外腔，具有≈50%的反馈。780-1330 nm范围内的任何定制波长都是可能的。

Typical parameters* of gain-modules

Part number	Central wavelength of tuning range	Tuning range width	Wavelength of maximum power	Output power ex fiber	Fast axis beam divergence	Slow axis beam divergence	Ripples (RMS)	Stripe length	Operating current
Part number	nm	nm	nm	mW	deg	deg	mW	mm	mA
GM-1030-130-YY-200	1030	130	1050	200	19	7	0.2	2.8	400
GM-1060-150-YY-250	1060	150	1100	280	16	6.5	0.1	3	600
GM-1140-120-YY-130	1140	120	1170	130	39	6	0.05	3	600

特点：  针对外腔系统中的波长锁定操作进行了优化  宽的无跳变调谐范围  近光束椭圆率  正交光束输出，便于光学对准  光纤输出
