爱尔兰Ash OMNI 3视觉检测系统、数字显微镜

使用Omni 3，您可以利用先进的技术实现超高速、超精密检测。Omni 3旨在提供最先进、最直观的数字显微镜体验。强大的嵌入式软件可以在没有PC的情况下处理复杂的成像任务。该检测系统是定制设计的，可提供最大功率。

2D测量和经纬网应用程序

直观、屏幕完整的2D专利测量应用。点对点、直径、角度、可调X-Y网格、形状和注释功能，以适应多种样品规格。网格的创建使得样品可以根据屏幕上的数字模板进行分析，并设定公差范围。它还支持快速进行/不进行缺陷分析。
Z高度测量应用程序

在新的Omni 3上进行3D测量。现在，除了X和Y轴之外，您还可以在Z轴上进行测量，从而将Omni 3功能提升到一个全新的水平。与过时的手动检测方法相比，快速检测零件的速度提高了五倍。
DXF进出口应用程序

导入一系列DXF文件以创建与零件进行叠加比较的经纬网。可以在Omni 3系统上编辑和注释导入的DXF文件。
图像堆叠应用程序

查看同时聚焦不同图层的样本。Omni在不同的焦深自动捕捉2到12张图像，并根据每次单独捕捉的最清晰区域创建图像。
图像比较器并排应用程序

以分屏形式直观地将您的实时样品与存储的主图像进行比较。通过注释添加注释，并保存比较图像以备记录和追溯。能够快速识别黄金样品和测试样品之间的差异。
图像比较器叠加应用

创建主图像的图像覆盖图，通过对照存储的主图像覆盖和闪烁实时样本图像来识别缺陷。能够快速识别黄金样品和测试样品之间的差异。
颜色分析应用程序

高级算法自动计算任何样品的颜色值。识别样品中的污染物或异物。消除人为错误，产量提高高达50%。可以生成报告，以便于记录和跟踪。
对象计数应用程序

自动识别并计算感兴趣区域内的对象数量。将效率提高70%，同时消除人为错误。由于无需手动清点零件，大大减少了检测时间，同时降低了昂贵的日常开支。报告生成快速简单，便于记录和追溯。
API应用程序

API是一个命令集，有助于Omni 3/Inspex 3数字显微镜与其他系统或应用程序之间的通信。它支持数据交换、控制和定制，用于标准化对系统功能和数据的访问。该API增强并扩展了Omni 3/Inspex 3数字显微镜的功能，确保针对特定需求进行优化。

使用Omni 3立即改变您的质量流程

将Omni 3集成到您的检测过程中，将会增加生产量、降低管理费用、减少浪费并节省检测时间。Omni 3将会带来直接的影响。

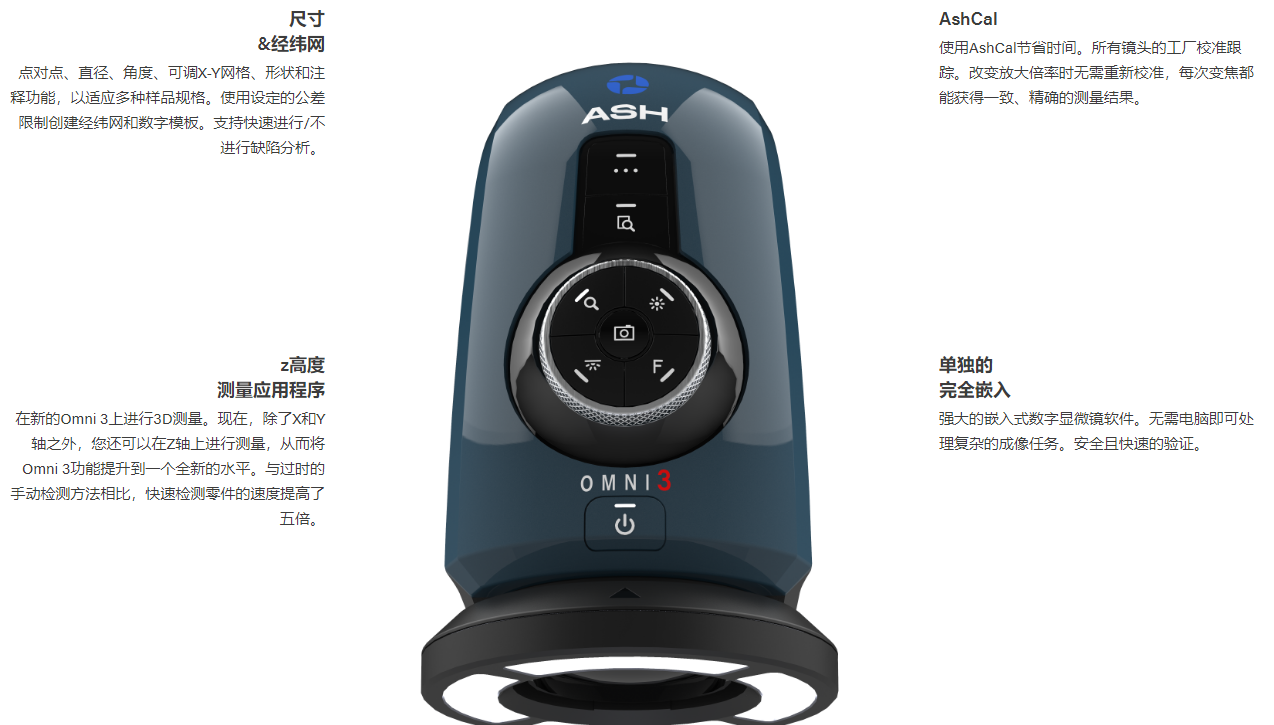

游览Omni 3
Omni 3是一种灵活的数字检测和测量解决方案，可以通过一系列高级软件应用进行定制，为客户的特定要求构建独特的解决方案。

超快速自动对焦
将样品放在Omni 3下，它会在整个检测过程中立即聚焦在您的零件上。检查零件的速度提高了三倍。无需调整手动对焦或改变零件高度，即可快速无缝地检查零件。

焦点聚焦
只需使用鼠标指针即可快速聚焦感兴趣的区域。借助SpotFocus的功能，提高速度、准确性并减少人为错误。

手动摇杆对焦
使用手动摇杆对焦，根据您感兴趣的区域精确调整对焦级别。在手动对焦模式下，使用摇杆图标检查对象的特定区域来快速调整对焦级别，从而节省时间。

卓越的图像质量
在Ash系统中体验前所未有的全高清视频成像。AshCam+可实现鲜明的图像质量，确保真实再现您的样品。Omni 3为最苛刻的检测应用提供了增强的清晰图像。

AshTruColour真彩色再现
使用Omni 3查看样品的真实色彩再现。AshCam+为Omni 3带来下一代色彩再现。复制用肉眼看到的真实和准确的颜色，以呈现真实的颜色。(AshTruColour的全球专利申请正在进行中。)

零视频延迟
Omni 3下的移动与您在屏幕上看到的内容之间没有任何延迟，从而提高了检测过程的效率。Omni 3比我们以前的系统快3倍。实时查看零件，没有视频延迟，让您轻松检查、返工、修改或组装任何东西。

高级相机设置
新的高级相机设置为用户提供了更多的能力和控制，以增强图像的各种检查和测量功能。确保图像质量超出您的需求。通过微调清晰度、对比度、饱和度和相机快门速度来满足您的特定要求，释放Omni 3的全部潜力。

改进的景深(DoF)
Omni 3改进了景深，使检查更快、更有效，而无需改变焦点位置或调整摄像机高度。

AshCal校准跟踪
Omni 3在装运前经过工厂校准。在不同的放大倍率之间进行重新校准不会浪费时间。

RTLDC
实时镜头失真校正*。所有显微镜都存在镜头变形。Omni 3会自动校正大样本外边缘的图像失真。(RTLDC的全球专利申请正在进行中。)

保存到网络
网络支持直接保存到服务器或云，以提高工作流效率。

用户权限
用户权限设置支持操作控制和可追溯性。指派多个用户访问不同的设置和功能，提高安全性并简化检查流程。

屏幕预设按钮
屏幕上的预设按钮允许快速访问预先配置的特定于部件的系统设置。提供多种类型的可互换照明，包括环形灯、圆顶灯、偏振光和紫外线灯，以满足任何检测应用。

图像压印
带有时间、日期、用户和放大级别的图像印记。使用图像捕捉到USB闪存盘，轻松记录和追踪准确的质量控制记录。

CAMERA SPECIFICATIONS**

	Lens Type	5	10 Plan 1x	25	50
Optical	Magnification Range (X)	2.5 - 68	4.8 - 136	54.7 - 330	109 – 658
	Min Optical FOV (H x V mm)	200 x 112	69 x 59.5 *	6.0 x 5.5 *	3 x 3 *
	Max Optical FOV (H X V mm)	7.5 x 4.2	3.8 x 2.1	1.6 x 0.86	0.8 x 0.42
Digital	Magnification Range (X)	69d - 136.5d	136d - 265d	330d - 660d	658d - 1317d
	Min Digital FOV (H x V mm)	7.5 x 4.2	3.8 x 2.1	1.6 x 0.86	0.8 x 0.42
	Max Digital FOV (H X V mm)	3.75 x 2.1	2.1 x 1.1	0.85 x 0.425	0.39 x 0.22
	Working Distance (mm)	195	78	45	34
	Depth of Field (mm)	80 (min. zoom) / 0.5 (max. optical)	35 (min. zoom) / 0.1 (max. optical)	0.3 (min. zoom) / 0.1 (max. optical)	0.1 ( min. zoom) / 0.05 (max. optical)
	Video Latency (ms)	20/17	20/17	20/17	20/17

*circular FOV. **Specifications obtained using a 24” Monitor. Depth of field measured with optimal image settings.

2D MEASUREMENT ACCURACY

Lens Type	5	10 Plan 1x	25	50
Accuracy (%)	+/ -1	+/ -1	+/ -1	+/ -1

Z-HEIGHT RANGE & ACCURACY

Lens Type	Range	Accuracy
5	0 - 25mm	100 μm
10 Plan 1x	0 - 6mm	100 μm

TECHNICAL SPECIFICATIONS

Magnification Range (with supplied +5 Lens)	2.5 - 68 (Optical) 69d - 136.5d (Digital)
Camera Resolution	1920 x 1080 Pixels
Monitor Connections	HDMI / DVI
Monitor Requirements	HD Ready / Full HD (Recommended)
Input / Output	HDMI Output USB 2.0 (x4 Ports) Mini USB Port General Purpose IO (x3 Ports) DC Power Jack 24V
Internal Storage	16GB
Image Capture	Internal Storage Removable USB Image Storage USB on the Go (PC Connectivity)
Power	24W
Dimensions	216mm x 125mm x 136mm
Weight	1.5kg
Operating Temperature	Storage 10°C to 60°C Operating 5°C to 40°C
