EOPC CH-20高频谐振斩波器介绍

音叉式斩波器是最可靠的斩波器。它们的使用寿命几乎是无限的。它们能够在高温、超高真空以及极低温环境中正常工作。音叉式斩波器被用于对光、等离子体、X射线以及激光进行斩波处理。

此外，这种斩波器的成本较低——尤其是批量采购时；同时体积小、重量轻，且使用寿命几乎无限。因此，这种音叉式斩波器非常适合用于特定应用、OEM产品中，也可被集成到各类仪器或系统中；同时，它也适用于小型、便携式的手持设备。符合军事标准要求的音叉式斩波器可按特殊订单生产。

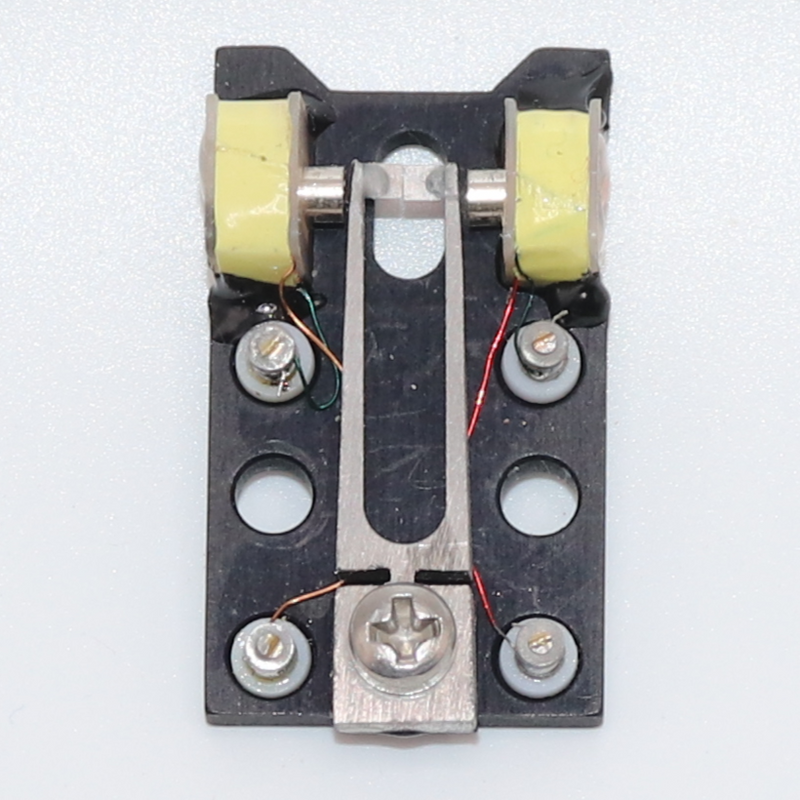

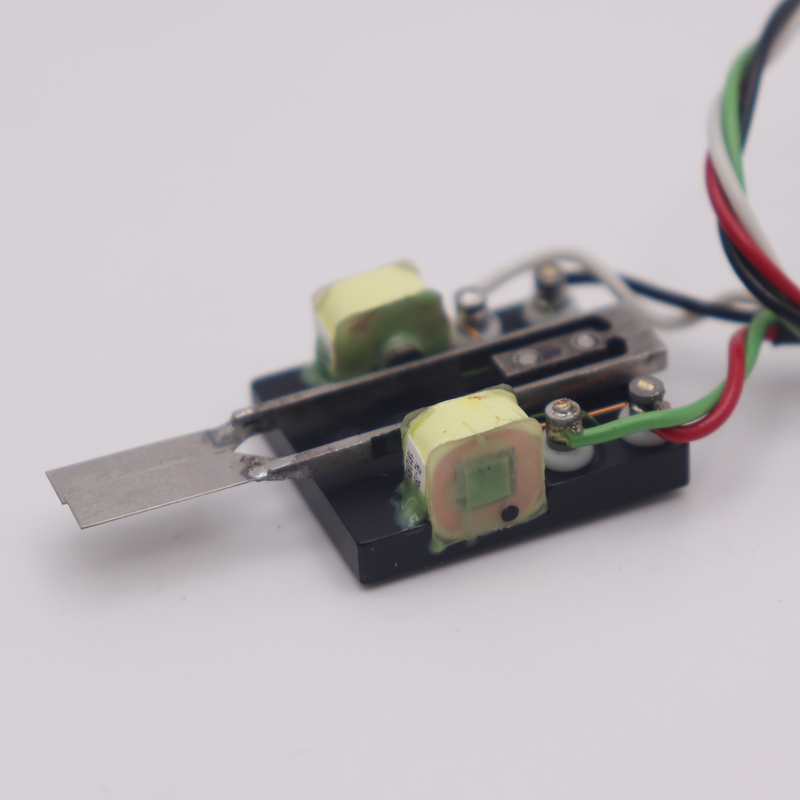

音叉式光斩波器是一种单固定频率的机电驱动型光斩波器。安装在活动臂上的叶片用于调节光束的强度。该斩波器的工作频率由其运动部件的有效质量以及臂的弹簧常数所决定的自然共振频率决定。

单固定频率是从特定范围内选取的（见下表）。在较低频率下（100赫兹以下），使用直径为5毫米以内的光阑是可行的。如果光束尺寸限制了斩波器的频率，那么可以考虑对光束进行聚焦。

斩波器的运动幅度与其频率成反比。下表中列出了频率与幅度之间的关系示例。使用深色或亮色的叶片是常见的选择；而镜子、透镜或光栅则属于可选配件。其标准工作温度为-40摄氏度至+65摄氏度。

良好的工作稳定性以及较高的“Q”值，使得该器件具有出色的频率稳定性，同时还能降低电能消耗和反应力。较高的抗弯刚度则使其能够有效抵抗冲击和振动。这种谐振叉式开关既能在低温环境下工作，也能在高温环境中正常运行。它们可以由低气体释放量的材料制成，从而适用于超高真空环境。音叉式开关的一个重要应用领域是航空航天与大气研究。在全球范围内，有许多重要的空间研究项目都采用了音叉式开关。此外，音叉式开关还用于检测领域，尤其是在光学信号被噪声干扰的情况下。通过这种方式，就可以从背景噪声中筛选出频率固定的信号。实现这一目标的最佳方法就是使用锁相放大器。被检测的信号与参考信号（经过音叉斩波器处理后）共同作用，使得目标频率以纯直流信号的形式呈现出来。其他所有信号则会被低通滤波器过滤掉。一旦噪声被消除，就可以获得准确的信号测量结果。音叉斩波器被广泛应用于世界各地的工业、航空航天以及军事领域。

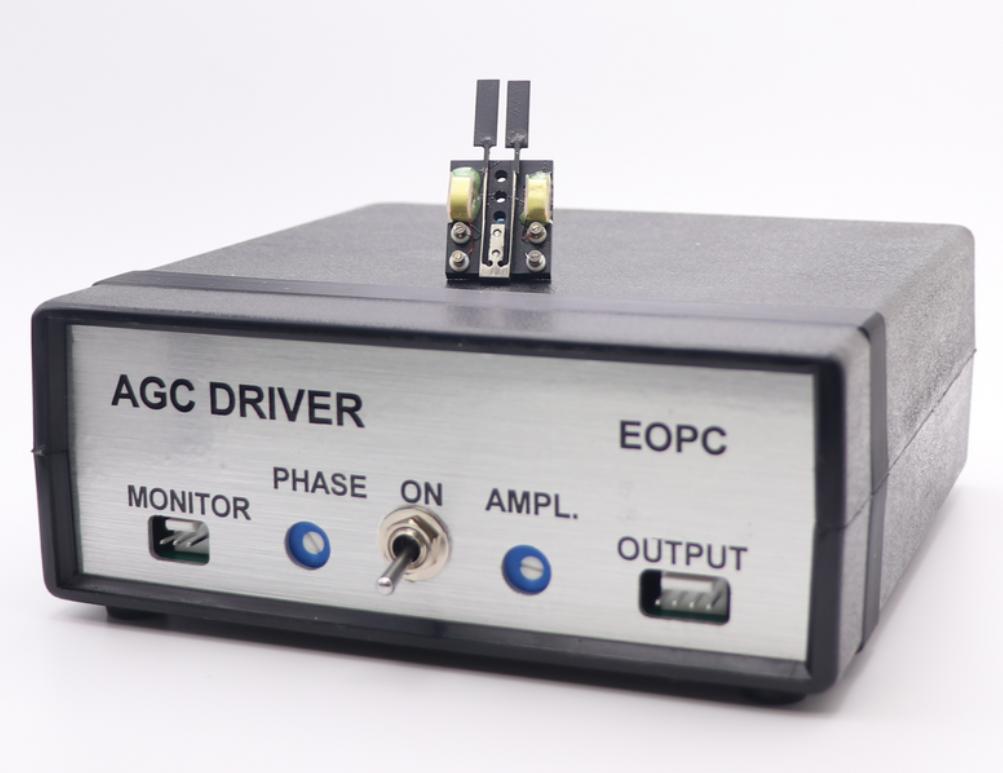

该ED驱动器以及那AGC驱动器两者都是以斩波器作为频率源的音叉振荡器。即AGC驱动器同时还具备高幅度稳定性（0.005%），并提供正弦波和TTL参考信号。

该PLD-1C驱动器锁相功能可将音叉斩波器与外部时钟信号同步。

该PLD-2C驱动器相位锁定将两个音叉斩波器置于“主从”斩波系统中。

特殊叶片结构以及可调节的波形和形状也可作为定制选项提供（请咨询EOPC）。还有多种不同封装形式、稳压性能及供电方式的驱动电子设备可供选择。对于OEM应用，还可享受特殊价格。

备注
1）在50%的负载周期下：静止状态下的开口值为零。
2）标准型基座上只有一个线圈。为了实现低频率下的高稳定性，建议使用带有两个线圈的基座（配合AGC驱动器使用）。而在宽温度范围内，为了实现高频下的高稳定性，同样建议使用带有三个线圈的基座（配合AGC驱动器使用）。
3) 叶片运动呈正弦波形。

CH-20光学调制器：
频率固定，在200Hz至4kHz的范围内选择。
当工作占空比为50%时，其静止状态下的开口度为零。
叶片的移动呈正弦波状。
标准工作温度范围：-40°C至+65°C。

以下内容仅作为指导原则：

200赫兹至1,000赫兹

1,000赫兹至4,000赫兹

排序信息
类型：[CH-20]；工作周期：[%]；叶片颜色：[B=亮色或D=暗色]；频率：[赫兹]
示例：部件编号为CH-20-50D3000。该部件编号对应的是CH-20型斩波器，其工作周期为50%，叶片为暗色，工作频率为3千赫兹。
如需特殊叶片配置、特殊的波形或形状，可另行订购。请咨询工厂。提供多种封装形式、不同稳压功能以及不同参考信号和电源配置的驱动电子设备。针对OEM应用可享受特殊价格。
