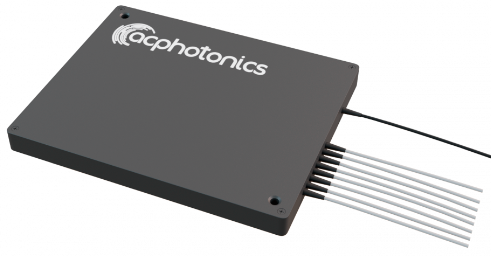

美国AC Photonics Inc. DWDM 密集波分复用 200GHz密集波分复用器

200GHz密集波分复用器

密集波分复用(DWDM)需要通过同一根光纤以多个紧密间隔的波长传输信号。ACP提供信道间隔为200ghz、100ghz或50GHz的dwdm;分别对应约1.6nm, 0.8nm, 0.4nm。 ACP的200 GHz密集波分复用器(DWDM)利用薄膜涂层技术和专有的非通量金属键合微光学封装设计，实现了国际电联波长的光增益和下降。它提供ITU通道中心波长、低插入损耗、高通道隔离、宽通带、低温灵敏度和无环氧树脂光路。它可用于电信网络系统中的波长加/减。 所有AC Photonics的产品都经过Telcordia认证测试。 特性 200GHz ITU信道间隔 低插入损耗 宽通带 高通道隔离 高稳定性和可靠性 无环氧光路   应用程序 通道添加/删除 DWDM网络 波长路由 光纤放大器 有线电视光纤系统

产品规格
Parameter Unit Specifications
Mux/Demux
Channel Wavelength GHz Grid ITU 100
Minimum Channel Spacing GHz 200
Center Wavelength Accuracy nm ± 0.1
Channel Passband (@-0.5dB bandwidth) nm ≥ 0.5
1310nm Express Channel Wavelength nm 1260 to 1360
UPG Channel Wavelength nm 1528 to 1563 (except drop channels)
Max. Insertion Loss (COM to Ch. and COM to UPG) dB Option: U01) 4ch: 1.6 8ch: 2.5 16ch: 3.8 Option: U12) 4ch: 1.7 8ch: 2.6 16ch: 3.9 Option: U2/U43) 4ch: 1.9 8ch: 2.8 16ch: 4.1 Option: U3/U54) 4ch: 2.0 8ch: 2.9 16ch: 4.2
1% TAP Port Loss dB 20.4
1310nm Express Port Loss dB ≤1.4
Channel Uniformity dB 4ch: ≤0.6 8ch: ≤1.0 16ch: ≤1.5
Channel Ripple dB ≤ 0.4
Channel Isolation (Demux only) dB ≥ 30(Adjacent) ≥ 40(Non-adjacent)
Insertion Loss Temperature Sensitivity dB/°C ≤ 0.003
Wavelength Temperature Shifting nm/°C ≤ 0.002
Polarization Dependent Loss dB ≤ 0.1
Polarization Mode Dispersion ps ≤ 0.1
Directivity dB ≥ 50
Return Loss dB ≥ 45
Optical Power mW ≤ 300
Operating Temperature °C 0 to +70 (Extended temperatures are also available upon request)
Storage Temperature °C - 40 to +85
Package Dimensions (LxWxH) mm S= 89x51x8.0 case (4 Ch) F= 96x78x8 case (4/8 Ch) G=96x78x13 case (16/20 Ch) L1=Single LGX Box (4/8 Ch, Maximum 16 Ch with LC) L2=Double LGX Box R1=19” Rack (1RU)

Note: 1) U0: UPG (Upgrade) port 2) U1: 1% Tap + UPG port 3) U2: 1310nm port U4: 1310nm + UPG port 4) U3: 1310nm + 1% Tap port U5: 1310nm + UPG +1% Tap port All values refenced are without connector.
