H2W Technologies NCC12‑12‑010‑1X动圈式音圈直线执行器

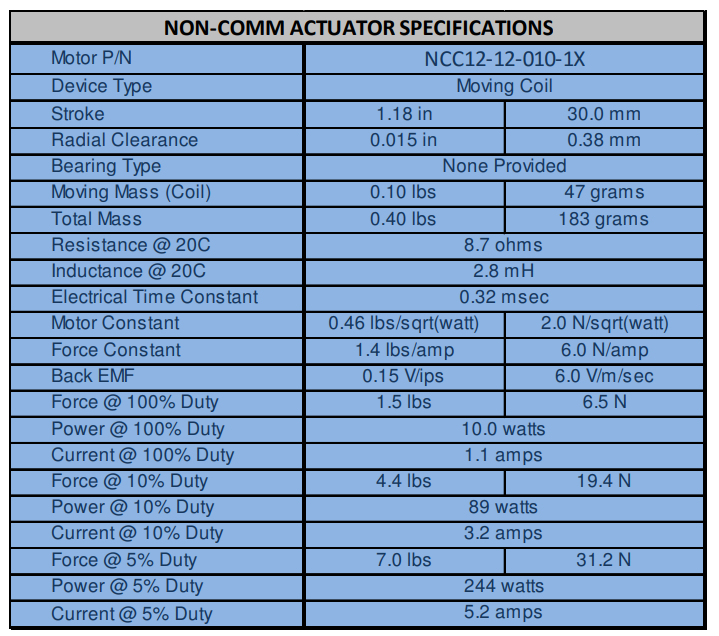

NCC12‑12‑010‑1X 是 H2W Technologies 推出的小型轻量化动圈式音圈直线执行器，依靠洛伦兹力实现直驱直线运动，无齿槽效应，推力与电流具备优秀线性度，适合小负载、短行程、高频快速响应的精密定位与力控应用。该动圈型号配备铝制线圈骨架，能够快速导出线圈工作产生的热量，改善电机散热条件，保障高频往复工况下运行稳定性。机械结构方面，该H2W Technologies NCC12‑12‑010‑1X执行器本体不配置内置轴承系统，需要用户自行设计、配置外部直线导向轴承；如果需要自带轴承的驱动单元，可选用厂商动磁系列产品，也可参考 H2W 集成音圈电机的成品直线运动平台方案。该电机有效行程 30.0 mm，径向间隙 0.38 mm；动子运动质量仅 47 g，整机总重 183 g，具备很低的运动惯量；外形外径 30.0 mm，壳体长度 42.5 mm，体积小巧紧凑，便于集成到空间受限的设备内部。使用时可搭配线性编码器等位置反馈器件搭建闭环伺服系统，实现高精度点位运动或者闭环力控制。选型阶段，工程师可以使用 H2W 官方线性运动计算器，结合负载、加速度、行程完成运动工况校核，官网可下载完整 PDF 工程图纸，方便整机结构设计与装配评估。电气性能上，20℃条件下线圈电阻 8.7 Ω，电感 2.8 mH，电气时间常数仅 0.32 ms，响应速度快，非常适合高频振动、高速点位切换场景。力常数 6.0 N/A，反电动势 6.0 V/(m/s)，电机常数 2.0 N/√W。推力分为连续和间歇两种工况：100% 占空比连续工作模式，持续推力 6.5 N，功耗 10 W，持续工作电流 1.1 A；10% 间歇占空比条件下，输出峰值推力可达 19.4 N，瞬时功耗 89 W，峰值电流 3.2 A，兼顾长时间稳态运行与短时爆发输出的需求。这款H2W Technologies NCC12‑12‑010‑1X小型音圈执行器广泛应用于光学系统快速调焦、精密检测设备微动补偿、小型自动化测试工装、高频振动模拟、生物仪器精密驱动等小负载短行程运动场景。系统集成时需要重点注意，电机本体不带轴承，机构设计必须配置可靠外部导向机构，严格控制径向偏移，避免动子与定子发生剐蹭损坏；同时依托铝制骨架做好热传导设计，防止高频工作时线圈过热。完整运动系统还需要外部轴承、伺服功率放大器以及运动控制器配套使用，充分发挥电机低惯量、高动态响应的性能优势。
