美国SOLAR ELECTRONICS 6512-106R 10 μF馈通电容器

用于 RFI/EMI 测试装置

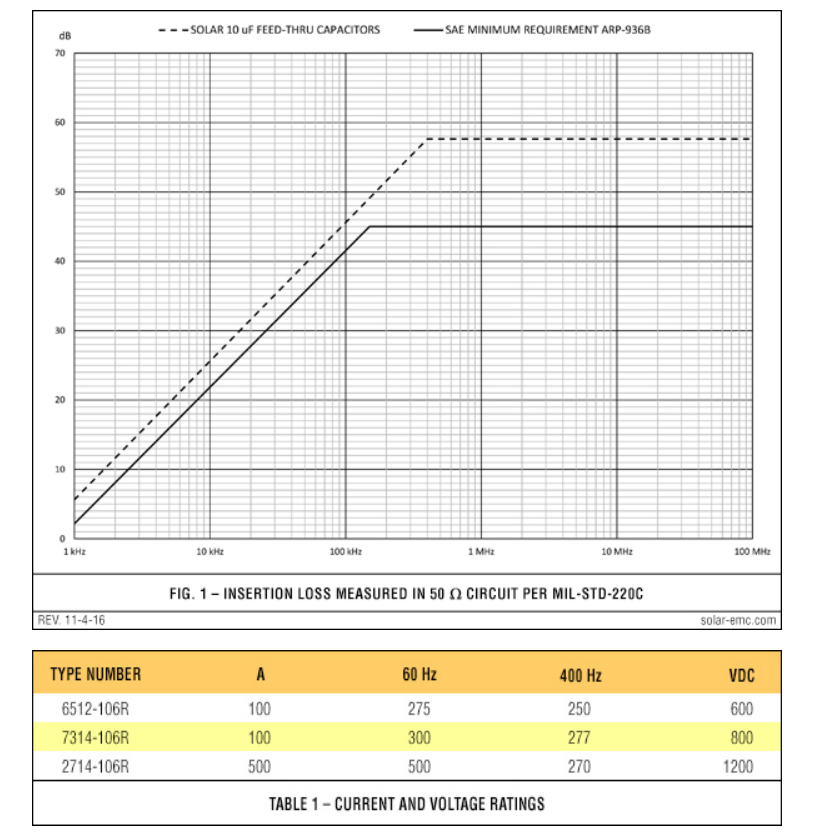

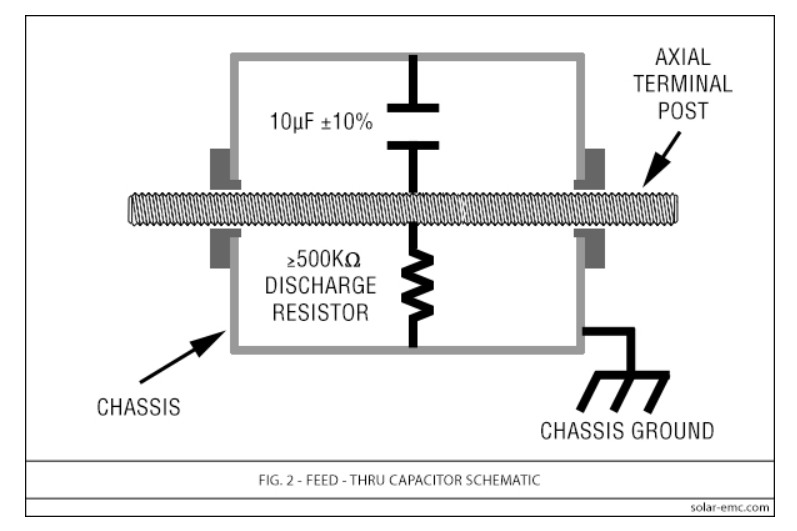

SOLAR ELECTRONICS应用 从 Solar 型 6512-106R 馈通电容器开始，Solar Electronics 拥有一系列 10 μF 馈通电容器，这些电容器专为 MIL-STD-461A/462A 等 RFI/EMI 测试装置而设计。许多其他规范，例如 RTCA DO-160G，现在都要求使用它们。在此应用中，电容器在电源上提供低 RF 阻抗，因此可以使用电流探头准确测量被测设备产生的 EMI 电流。 SOLAR ELECTRONICS馈通电容器用于与线路阻抗稳定网络一起增加滤波功能。10 μF 馈通电容器还可用作安装在屏蔽外壳或设备机柜墙壁上的电源线滤波器。该电容器提供足够的插入损耗，而不会受到采用环形电感器的传统滤波器的功率电流饱和限制。 SOLAR ELECTRONICS 6512-106R 10 μF馈通电容器描述 SOLAR馈电电容器是高度可靠且结构坚固的装置，适用于筛网室和其他环境的一般用途。带有四个沙哑螺纹插件的金属外壳使其安装方便，省力。螺纹馈通螺柱将容纳所列额定值的功率电流，而不会发热或电压损失。表 2 显示了各种 Solar 10 μF 馈通电容器的可用电流和额定电压。所有产品均具有低损耗因数、高温额定值、高绝缘电阻、双倍额定介电强度和长寿命特性。为了满足安全要求，电容器中包括一个泄放电阻器，用于在去除施加电压时对电容器放电。 SOLAR馈电电容器特征 • 在较宽的温度范围内具有高绝缘电阻 • 出色的稳定性和长寿命 • 内置放电电阻器，确保安全 • 专为隔板或工作台安装而设计

电容：10 μF

公差： ±10%

温度：-55°C 至 +70°C @ 额定电压 +105°C @ 额定电压的 50%

耗散因数：25°C 时小于 1%（在 120 Hz 下测量）

介电强度：两倍于额定 VDC @ 25°C，持续两分钟

绝缘电阻：2500 MΩ @ 25°C 额定电压，持续两分钟。（由于内部泄放电阻器，无法测量大于 500 kΩ 的绝缘电阻）

泄放电阻器：包括 SAE 文档 ARP-936 中规定的最小 500 kΩ 电阻器

寿命测试：可承受额定直流电压 @ 85°C 250 小时

用聚酯薄膜保护的加长箔同轴绕组
