在线溶解气体分析 在线DGA 变压器在线监测 DIN/IEC 60567/567 Mobil GC 气相色谱仪 热导检测器 火焰离子化检测器 甲烷发生器
自动在线分析 11 种气体
分析分两步完成，具有高选择性和准确性，完全符合实验室程序。
- 通过真空萃取对采集的油样进行脱气（符合DIN/IEC 60567/567
- 使用TCD（热导检测器）、FID（火焰离子化检测器）和甲烷发生器通过气相色谱法进行溶解气体分析
两个步骤均由微控制器同步，可确保快速可靠的测量程序。
真空脱气

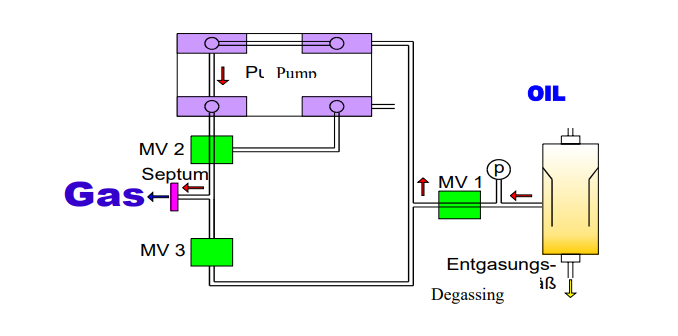

一种新发明的真空脱气方法（专利号DE 102 52 652 4）对油样品进行多周期脱气。通过4步真空泵提取后，将气体定量加入真空室并分离。用真空泵从真空室中排出气体，因此可以达到非常高的灵敏度。测量原理如图1所示。
油样的进出口以及开关阀都由微处理器控制，油可以反馈到变压器中。线性压力传感器在线测量总气体含量，这是表征变压器负载的一个非常重要的质量参数。
通过固定安装和加热的传输管将气体样品注入气相色谱仪。安装了一个用于提取气体样本的额外端口。
Mobil GC溶解气体分析
溶解气体的分析是在气相色谱仪的自动取样回路（6端口阀）中自动注入后进行的。气体样品在惰性气流中被分离成11种组分。这保证了在没有其他气体信号干扰的情况下的高选择性。
毛细管柱（Carboxen 1010型，长30m x内径0.32mm）用于分离不同的化合物。使用TCD（热导率检测器）和FID（火焰离子化检测器）进行检测。用甲烷化器将化合物CO和CO2转化用于FID检测，这保证了非常高的灵敏度。
监控以下参数：
H2, CO, CO2, CH4, C2H2, C2H4, C2H6, O, N, C3H6, C3H8
除了对溶解气体进行分析外，还可以通过2个注入口对Buchholz继电器进行监测。Buchholz气体的监测是自动完成的。一旦继电器释放，测量程序就会中断，并相应地分析继电器气体。
技术规范：

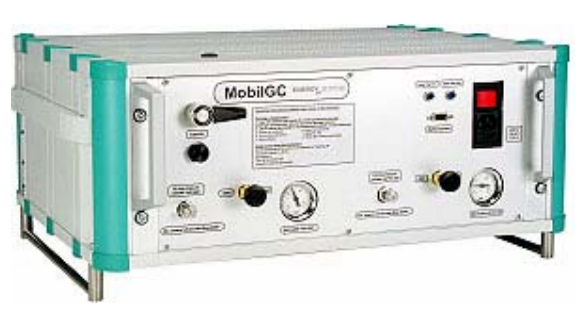

Mobil GC气相色谱仪
- 带有Windows控制软件的基本设备，用于评估文档和客户特定设置
- 甲烷化器热导检测器（TCD）和火焰离子化检测器（FID）
- 带分离柱和温控柱加热系统的炉盒，每个柱单独加热
- 内部载体和燃烧气体供应（氩气/氢气约80个工作小时）
- 2个毛细管柱，用于测定碳氢化合物C1-C3，完全加热至300°C，2。完全加热至300°C的永久性气体（H2、N2、O2）测定柱
- 自动控制气体取样阀，带有可更换的0.2 ml定量毛细管，集成在基本设备中。该阀适用于高压应用。准备运行。样品用内部隔膜泵进行泵送（时间由软件控制）。
- 自动控制的6端口阀，集成在基本设备中。
- 该阀门适用于填充柱和毛细管柱。
- 根据DIN/IEC 60567/567通过气体提取注射器进行脱气；通过注射注射器将释放的气体转移到GC
绝缘油分析
绝缘油被认为是变压器最薄弱的环节之一。在任何维护概念中都必须考虑这种看法。变压器油的寿命不等于变压器本身的寿命。有几种预测性维护技术可以考虑到这一点并确定绝缘油的状况。
最著名的测量是：
- 介电强度测试
- 油中的损耗系数测量
- 含水量测量
- 总气体含量测量
- 溶解气体分析
所有这些参数将使您清楚地了解变压器油的整体状况。
