OPTEL,声速测量设备,opTim 2.0版

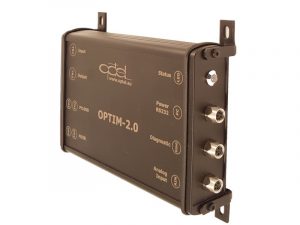

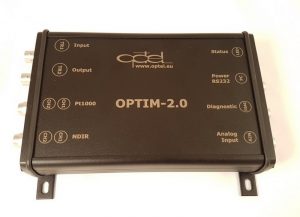

产品资料设备:opTim 种类:声速测量单位数据表: opTim 2.0版 opTim 2.0版声速测量设备 OPTIM 2.0是一款非常通用的设备，可用于精确测量气体(空气、CO2、N、CH4、其他气体和混合物)中的声速以及其他气体属性，如:温度、衰减、压力、浓度。所有这些都集成在一个低功耗、小尺寸的器件中。 OPTIM 2.0可用于实验室:完全可配置的手动/自动模式、原始数据上传、RF信号检测，以及用于工业目的:多种自动测量模式、连续操作、所有测量结果和来自外部传感器的数据都在一个框架中。 OPTIM-2.0是一种超声波测量设备，专为精确测量气体中的声速而设计。声速的测量是利用在两个传感器系统(传输系统)中测量超声波飞行时间的方法来进行的，这两个传感器彼此以固定距离放置，气体位于这两个传感器之间。该系统使用超声波传感器产生1兆赫的短脉冲。专门选择的传感器前端参数使其可用于爆炸性气体环境(防爆区),同时确保在测量室内反射和接收超声波的最佳参数。该设备的低噪声接收路径具有宽范围的可调增益，确保在各种应用中获得正确的信号电平(具有不同衰减系数的气体，具有不同测量距离的室)。带有可调液位比较器的精确、高分辨率计时系统可让您获得稳定且可重复的测量结果。先进的自动信号调理算法简化了测量设备的准备工作，并确保在测量过程中气体参数快速大幅变化时仍能正确操作。除了测量声速，OPTIM-2.0还允许集成许多额外的传感器，这些传感器允许测量用于评估气体(或气体混合物)质量的额外物理参数。该设备允许连接两个Pt1000温度传感器、两个NDIR浓度传感器和另一个配备有0-20mA电流输出或0-5V电压输出的传感器(如压力)。OPTIM-2.0收集和处理所有测量数据，并通过RS232接口提供给主设备通信使用简单透明的协议进行，该协议基于以ASCII代码编写的简短命令，允许与各种设备和测量系统轻松集成。由于测量模式的广泛可能性，该设备可以成功地用于实验室测量，您可以使用该设备的所有手动和自动操作的可能性，以及在特定配置中需要免维护和自动操作的工业应用 应用程序:

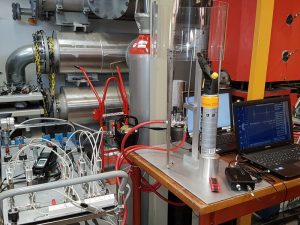

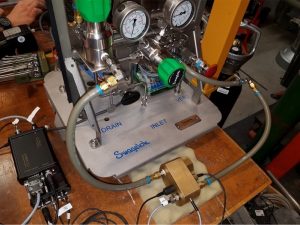

气体中的声速测量(实验室、工业)

气体质量测量

超声波衰减测量

超高分辨率的超声ToF和/或厚度测量

特性和技术数据

特征
技术数据
附加传感器

非常精确的ToF测量(50ps分辨率)。宽范围的SoS测量(高达1000米/秒)。通过传输模式，1MHz传感器。用于幅度测量的硬件峰值检波器易于通过RS232使用ASCII协议。用于诊断的RF信号输出。

自动信号调节算法

几个可配置的meas。模式

存储多达100组设置

自我硬件诊断。

开放开发(应要求)

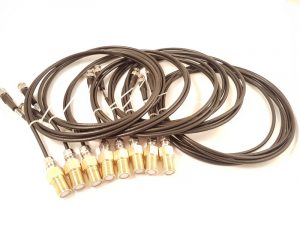

传感器/超声波探头

针对不同的传感器(标称频率、尺寸)

草案

开放式通信协议(特殊命令、程序)

连接

可用USB接口(虚拟COM)

支持

支持简单的固件更新。支持其他外部传感器

与其他系统的集成

OEM或标准

配置可以根据您自己的需要进行调整

E9324 - UltraGasQ技术和出版物 这些设备最初是在欧洲之星项目下设计的:“E9324 - UltraGasQ技术-快速控制天然气质量的新技术和测量仪器的开发” 该项目的主要目标是开发一种创新的UltraGasQ技术，用于天然气质量的快速控制和实时测量以及相应的测量仪器原型。这种新型仪器将具有独特的竞争优势，适用于广泛的终端用户(从私人家庭到燃气网络运营商和行业)——以足够的精度、较低的投资和维护成本对特定质量特性进行实时和自主测量。

丙烷化生物甲烷的实时质量计量
