美国Electro-Tech Systems Inc ETS 931型静电放电点火测试系统

931型静电放电点火测试系统

Model 931 Firing Test System被用于确定火工品、粉末和液体的ESD感受性。该系统生成从±100伏到±26千伏的静电放电脉冲，以确定点火所需的能量阈值。Model 931配备了内部RC网络，范围从100皮法到0.5微法，功率范围从0到5千瓦，以满足军事和其他标准的要求。这款两件式静电放电模拟器包括一个控制单元，其中包含所有低电压电子器件和控制装置，以及一个电压显示器，以及一个放电单元，其中包含HVPS、极性反转模块，以及电容器和电阻器选择模块。在充电周期期间，能量存储在电容器组中。当高压充气继电器将带电电容器从其充电源断开连接，并将其连接到FTS放电单元的输出时，将产生放电脉冲。

ESD脉冲通过直接连接到器件或通过放置在测试室内距样品固定距离的针电极应用于测试样品。 MIL-STD-1751A（1030组测试方法），以及MIL-STDs 1512、1576（方法2205）和MIL-STD-331B（通知3）涵盖了静电放电敏感性测试的最常见的测试标准。 931型静电放电点火测试系统特点 范围：±100至26,000伏特包括标准电容器组值：

100、250、500、1000、2000和5000皮法
0.01、0.02、0.05、0.1、0.25和0.50微法

包括标准电阻器：0、500、1500和5000欧姆点火测试室可提供定制R/C网络 931型静电放电点火测试系统标准

MIL-STD-1751A, (Group 1030 Test Methods)
MIL-STDs 1512, 1576 (Method 2205)
MIL-STD-331B (Notice 3)

可选配件

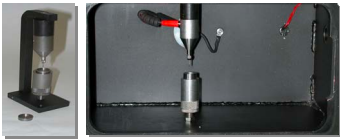

ETS点火测试室是一个安全的盒子，用于测试粉末和小型设备（<100毫克粉末）。它由3/8英寸（9.5毫米）的冷轧钢制成，焊接接缝，带有2英寸NPT排气口和带有½转锁的3/8英寸门。门上集成了一个互锁开关和插入式设备测试电缆。可选的0.75英寸（19毫米）聚碳酸酯门窗可用。粉末电极组件，可以作为单独的测试夹具或集成到测试室中，包括一个针电极，一个可调节高度的接地基座带锁环，以及3个不锈钢5/8英寸（15毫米）x 1/8英寸（3毫米）深的杯子，用于容纳测试粉末。 Model 949测试目标是一个具有50Ω阻抗和频率响应高达1 GHz的电流传感器，用于测量所有ESD输出波形。其传输比为1伏特/安培。附带一个3英尺（91厘米）的RG58电缆。Model 949根据IEC 61000-4-2设计。
