Zircar Zirconia,ZYFB-3,ZYFB-6,FBD,氧化锆陶瓷纤维板

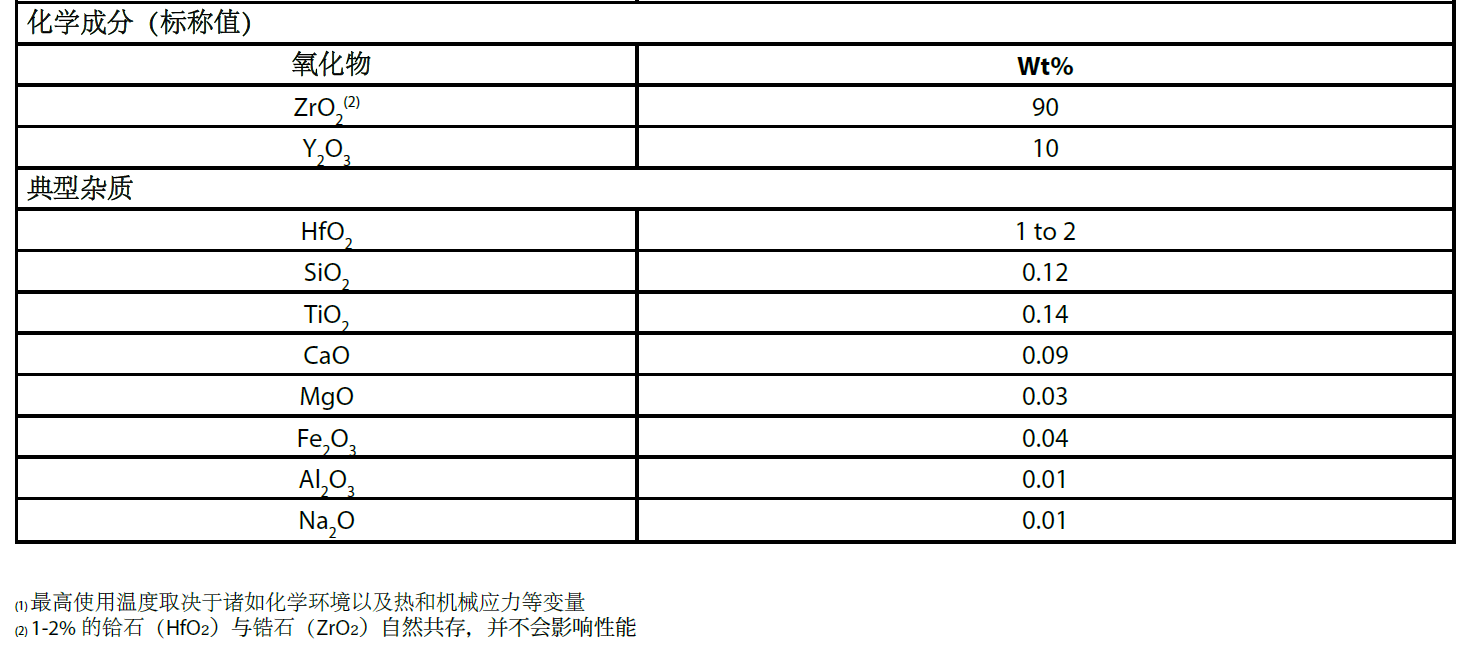

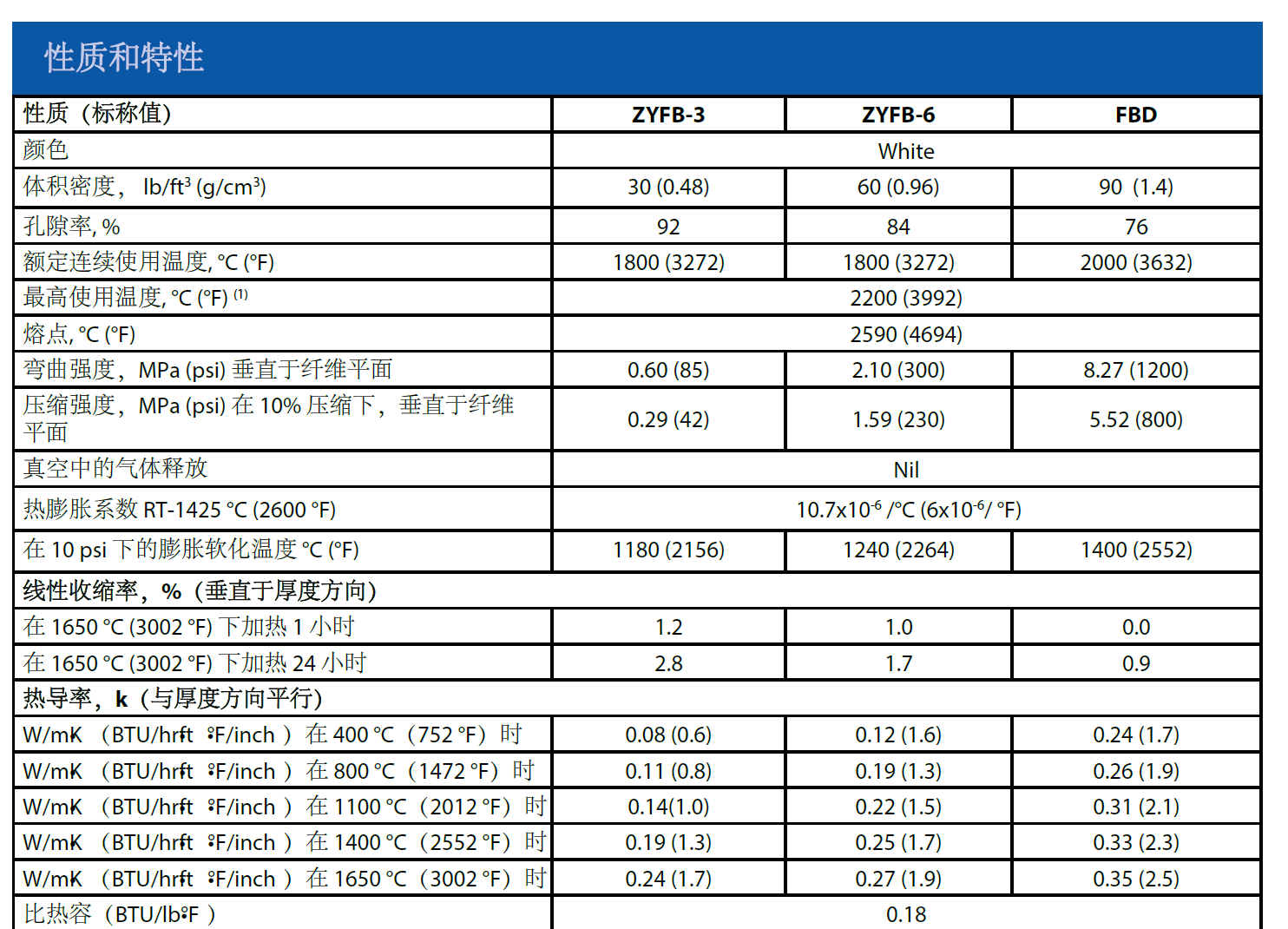

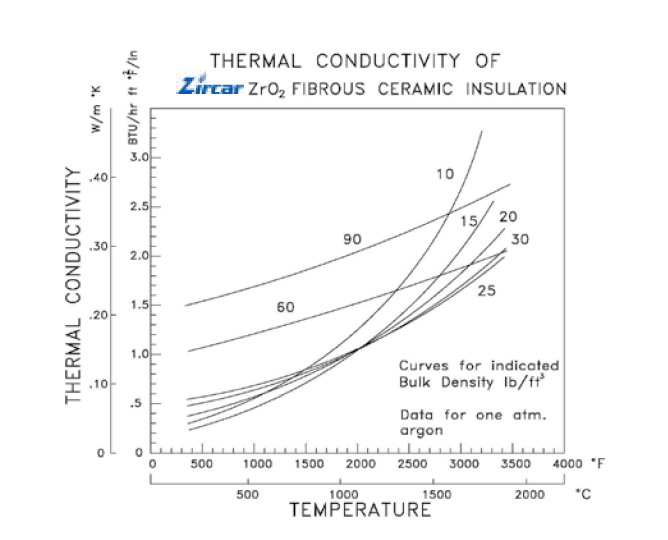

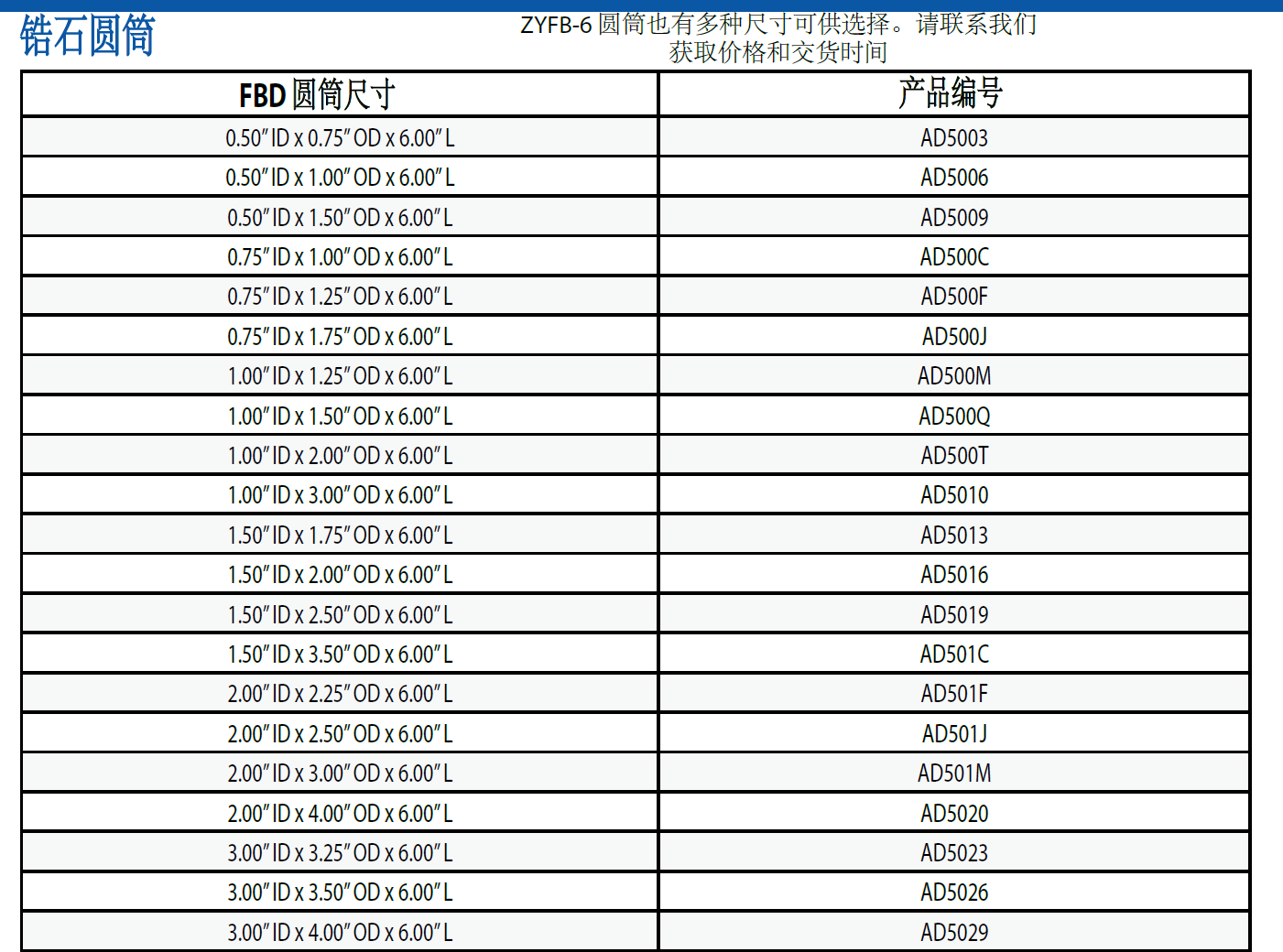

Zircar Zirconia,ZYFB-3,ZYFB-6,FBD,氧化锆陶瓷纤维板先进的纤维陶瓷 ZYFB-3, ZYFB-6 & FBD 高温氧化钇稳定的锆石陶瓷绝缘材料，具有多孔性和可加工性我们的最低热导率纤维陶瓷绝缘材料三种类型 • ZYFB-3 (好) - 最低热导率 • ZYFB-6 (更好) - 承载能力 • FBD (最好) - 最高温度评级多种尺寸 • 尺寸为 12英寸x12英寸和9英寸x18英寸的板材 • 直径最大为 10 英寸的圆柱体 • 按您的规格定制加工零件特征： • 使用我们独特的 ZYBF 大宗纤维制造 • 温度评级高达 2000 °C(1) • 相稳定化，含 10% 质量分数的氧化钇 • 高纯度 • 锆石结合 • 100% 无机，无释放气体或气味 • 极低的硅含量 • 非 RCF，无石棉 • 在腐蚀性、氧 纤维陶瓷的优势 低质量、低热储存和低热导率意味着高热震性能、高绝缘性能、更高的系统效高温……低热导率……锆石结合刚性 ZrO2 先进陶瓷绝缘材料，适用于连续使用至 2000 °C 产品信息： 锆氧化物纤维陶瓷绝缘材料类型 ZYFB-3、ZYFB-6 和 FBD 是由我们独特的 ZYBF 大宗纤维组成的刚性耐火结构，这些纤维具有开放的孔隙性，使用我们在美国纽约州佛罗里达工厂的原始 ZIRCAR 工艺制造。这些材料几乎是 100% 锆石相，经过氧化钇稳定化处理。它们具有极低的热导率，耐温高达 2000 °C，并且根据应用的不同，可以承受高达 2200 °C 的更高温度。 ZYFB-3、ZYFB-6 和 FBD 采用专有的真空成型技术制造，该工艺包括在建立锆石结合之前对 ZYBF 纤维进行预处理。成型后的产品在受控环境中进一步加工，然后经过慢速循环高温热处理。最终的结果是具有卓越绝缘性能的陶瓷，能在极高温度和严酷环境下表现出色，如腐蚀性、氧化性和还原性气氛。我们在产品中使用最高纯度的材料，这些产品仅含有最少的微量氧化物，并且在加热时不会释放有机物。由于锆石纤维经过氧化钇稳定处理，它们不会经历纯锆石的破坏性相变。ZYFB-3 是我们最低密度的产品，密度为 30 lb/ft³ * ZYFB-6 是中等密度的产品，密度为 60 lb/ft * FBD 是我们最强、密度最高的优质产品，密度为 90 lb/ft³ * *标称的

产品型号 ZYFB-3

30 lb/ft3 温度高达1800 °C ZYFB-3 这是我们密度最低的锆氧化物纤维陶瓷绝缘材料，密度为 30 lb/ft 。它的耐温等级为最高 1800 °C，用于无负荷应用，并且可以在短时间内承受更高温度而不影响其稳定性。ZYFB-3 的特点是，它在极端温度下的热导率（k）是市场上任何纤维陶瓷绝缘材料中最低的。 ZYFB-3 它使用我们的 ZYBF 大宗纤维制造。实际上，这是一种柔软的材料，具有轻质、多孔和粉状的脆性，类似于粉笔。处理时，施加轻微压力可以在材料上留下指纹，并且纤维脱落明显。ZYFB-3 易于加工，但不推荐用于需要严格公差的零件。ZYFB-3 作为备用绝缘材料、支撑垫、夹具或屏蔽材料具有优越性能。 ZYFB-3 非常适合那些对最低热流要求严格且对物理强度或承载能力没有特殊要求的应用。

产品型号 ZYFB-6

60 lb/ft3 温度高达1800 °C ZYFB-6 这是我们 ZrO2 系列中的中等密度产品，密度为 60lb/ft 。它的耐温等级为 1800 °C，并且在短时间内可以在高达 2200 °C 的温度下保持稳定。ZYFB-6 在高温下具有极低的热流，良好的高温强度可达 1400 °C，并且在温度下能够支持最高达自身重量两倍的负荷。 ZYFB-6 它由预处理过的纤维形成，这些纤维比我们常规的ZYBF 大宗纤维更短。真空成型短纤维会使产品更重，其压缩强度比 ZYFB-3 高出 5 倍以上，弯曲强度高出 3 倍以上。 ZYFB-6 它的物理性质也类似于柔软的粉笔，但比 ZYFB-3 更加密实、更硬且孔隙率更低。虽然 ZYFB-6 中仍然会出现纤维脱落，但它比 ZYFB-3 更不易碎，需要更多的力气才能在产品上留下指纹。ZYFB-6 易于加工，并且能够保持严格的公差。当需要轻质、中等密度、可加工、高温绝缘且具有极低热导率的材料时，ZYFB-6 是一个优选。

产品型号 FBD

90 lb/ft3 Up to 2000 °C FBD 它是我们优质的锆氧化物纤维陶瓷，是我们刚性绝缘产品线中的畅销材料。FBD 被全球公认为首选的纤维锆氧化物绝缘材料,FBD 的标称密度为 90 lb/ft ，具有我们最高的连续使用温度等级，最高可达 2000 °C，具体取决于应用。该材料收缩极小，具有良好的高温强度，使其在需要自支撑材料的应用中非常有用。FBD 在 2000 °C 下保持尺寸稳定，并且如果您，应用能承受烧结，还可以承受更高的温度。用于制造 FBD 的纤维经过多次处理和热处理。它由高度烧结的纤维组成，纤维长度是我们所有刚性 ZrO2 产品中最短的。成品 FBD 是一种紧密结合、几乎无尘、坚硬且强韧的纤维陶瓷。在物理上，FBD 类似于密实且坚硬的粉笔，与通常与纤维陶瓷相关的纤维脱落现象极少。如果对 FBD 进行“指纹测试”，您应该预期在材料上留下指纹之前会先损坏手指。FBD 具有很高的强度，其压缩强度是我们低密度 ZYFB-3 材料的 35倍，弯曲强度是其 14 倍。 FBD 是我们制造的最不多孔、最无尘、结合最紧密、最稳定、烧结最充分且最强的锆氧化物纤维陶瓷产品。紧密的结合使我们能够将 FBD 加工到非常严格的公差。建议使用硬质合金、合金尖端或钻石尖端工具来切割该材料。FBD 是我们刚性 ZrO2 产品线中唯一一个我们不认为是本质上脆弱的材料 FBD 对于高温下的氧化性和还原性气氛以及大多数腐蚀性环境具有卓越的耐受性。它能够承受高达 700 °C 的熔融碱金属氯化物和碳酸盐，并能耐受高达 230 °C 的碱金属氢氧化物水溶液。FBD 还能短时间耐受无机酸在其沸点下的暴露。 FBD 不含有机粘合剂，不产生烟雾或气味，加热时不会发生物理上破坏性的相变。FBD 设计用于达到极限，是锆氧化物纤维陶瓷中的终极产品。

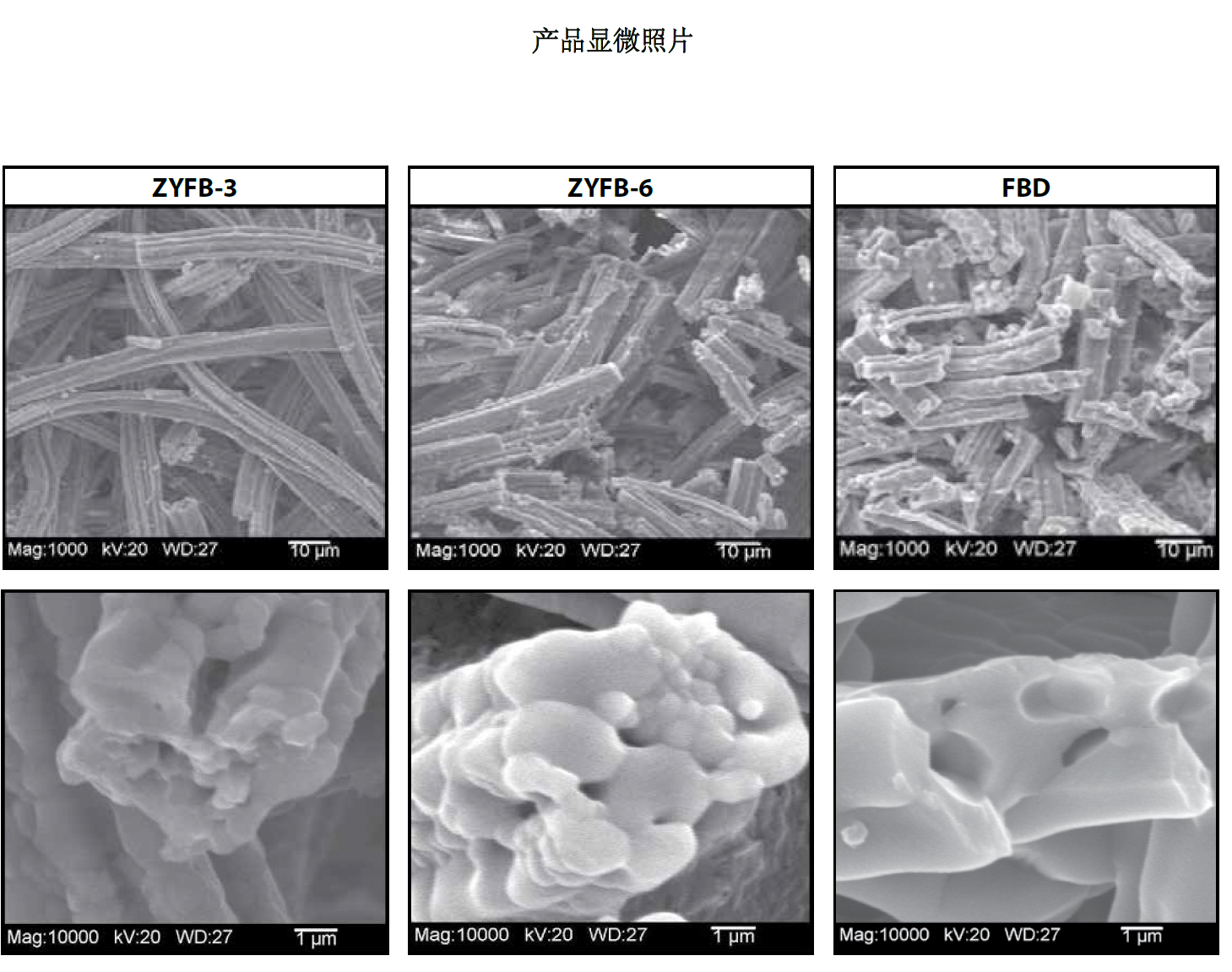

我们的锆石有什么独特之处？ 我们在 Zircar Zirconia, Inc. 生产的产品之所以独特，是因为我们锆氧化物纤维的开孔和闭孔孔隙率。这种孔隙率是独一无二的，专属于我们。我们的产品是业内表现最优异的 ZrO₂ 纤维陶瓷，在极端温度和恶劣环境下表现优于所有其他产品。下图显示了我们材料的独特性上排的显微照片展示了我们不同产品类型中使用的单根纤维的高度孔隙性和长度。ZYFB-3 使用相对较长的纤维制造，ZYFB-6 使用较短的纤维，而 FBD 使用最短的纤维。FBD 是这三种产品中密度最高、孔隙率最低、强度最大的材料。上排的显微照片还展示了所有我们锆石纤维特有的锯齿状结构。纤维优先沿真空成型板的表面平行排列，导致各向异性行为。真空成型的陶瓷纤维板在垂直于纤维平面的方向上表现出较低的压缩强度和热导率，同时收缩较大。板材的纤维平面与其面平行，而圆柱体的纤维则与圆柱半径垂直对齐。可以根据您的应用需求制造定制的圆柱体和板材，调整纤维方向。底部的显微照片展示了单根纤维的高度烧结的外部和多孔的内部结构。请注意，由于 FBD 在非常高的温度下处理，单个纤维颗粒会长得几乎与纤维直径一样大，并融入到非常光滑的、高度烧结的微观结构中

关于我们锆氧化物的事实 ZrO₂ 纤维陶瓷是使用最初的 ZIRCAR 工艺制造的，该工艺由 Bernie H. Hamling (BHH) 在纽约斯特林森林的联合碳化物公司开发。1974年，BHH 购买了该工艺的专利，并创办了 ZIRCAR Products, Inc.。多年来，ZIRCAR这个名字已成为高质量先进纤维陶瓷的代名词。2000年7月，Zircar Zirconia, Inc. 购买了 Bernie 的锆石业务，并至今仍使用他的原始工艺。尽管 Bernie 已不再与我们同在，但我们经常怀念他，并感激有机会继续他的陶瓷行业遗产。在非常高的温度下，在真空和惰性或还原气氛中，锆石会失去少量氧气。这一反应会导致颜色从白色变为灰色，但大多数其他性质基本保持不变，绝缘效果不会受到影响。 1% 到 2%的氧化铪（HfO₂）自然与氧化锆共存。氧化铪有时被称为锆石的“孪生体”，因为它们在结构上有相似之处。锆石具有所有商业耐火材料中最低的热导率，并且是全球研究最多的陶瓷材料之一。

在加热未稳定化的锆氧化物时，会经历破坏性的相变。在室温下，未稳定化的 ZrO2 采用单斜晶体结构，而在较高温度下会转变为四方晶体和立方晶体。立方晶体转变为四方晶体再转变为单斜晶体过程中，体积膨胀会产生大的应力，导致冷却时出现开裂。添加氧化钇（yttria）可以通过稳定四方晶体和立方晶体阶段来消除这些相变 ZrO2 通过加入 10 wt% 的 Y203.进行相稳定关 应用: ZYFB-3 作为熔融石英加工中的高温面绝缘材料 ZYFB-3 作为用于制造喷气发动机叶片的定向凝固炉中的区分隔板 ZYFB-6 作为傅里叶变换红外光谱仪（FTIR）中的红外源绝缘材料 ZYFB-6 & FBD 作为核熔融实验中的绝缘材料 FBD 作为高温风洞中的垫圈材料 FBD 作为激光加工应用中的绝缘材料 FBD 作为太阳能热化学反应器中的高温面绝缘材料 FBD 作为晶体生长站中的坩埚绝缘材料 FBD 作为工业传感器中的氧/碳保护套 ZYFB-3, ZYFB-6 & FBD 作为可加工的绝缘材料，用于连续和批量高温工艺中的支撑架和夹具 ZYFB-3, ZYFB-6 & FBD 在需要轻量、低热导率、高温的 ZrO₂先进纤维陶瓷绝缘材料的任何地方，这种材料是最佳选择 切割与加工说明: 对于手动切割，将工件放在光滑的干净表面上，用轻微的压力固定它。可以用标准高速钢钻头在较软的 ZYFB-3 和ZYFB-6 上手动钻小孔，使用时用手指旋转。板材可以用手锯切割。如果需要精确的公差，或者切割 FBD 材料，请使用钻床和横向锯。由于材料在锯床上的运动会导致材料被磨损，不建议使用台锯，除非有承载板。对于非常精确的公差和大量切割，建议使用固体硬质合金、硬质合金涂层或金刚石涂层工具进行 CNC 加工。应使用慢进给和高工具转速。需要注意的是，材料非常磨损，可能会导致高速钢工具的快速磨损，从而在短时间内导致公差不符。真空夹持是最佳选择。对于 FBD，虽然可以使用少量热熔胶，但不建议用于 ZYFB，因为在移除时可能会拉扯材料。欢迎我们的客户利用我们加工部门的专业技术来满足您的所有定制加工需求产品样品：
