Laurel 4-20 mA 四环路分路器

工业测量与控制的核心竞争力

劳雷尔电子公司设计和制造用于工业测量、控制和网络的电子仪器。我们的可编程数字面板仪表、电子计数器、数字控制器、变送器和大位数显示器在技术特性和性能方面树立了行业标准。我们的面板仪表、电子计数器和变送器可以使用 Modbus 协议通过 RS485、USB 或以太网联网。我们还通过新产品继续支持 4-20 mA 电流环路，例如我们的新型隔离式 QLS 四环路分配器。我们的大部分产品都是在我们位于南加州的总部工厂设计和制造的。

无可比拟的技术经验

Laurel Electronics 成立于 1990 年，但我们在工业测量和控制方面的工程经验可以追溯到更远的地方。我们的创始人 Barry Weekes 还创立了 Newport Electronics， Inc.，并担任董事长兼总裁 25 年。

安全和EM认证

所有 Laureate 数字面板仪表、计数器、远程显示器和变送器均通过 ETL 认证，并通过了与 UL 认证相同的测试。它们还通过了欧洲电磁合规规范 EN 61010-1：1993 认证。所有获奖者都带有 CE、RoHS 和 ETL 标志。请点击下面的标记以获取更多信息。

QLS 四路输出 4-20 mA 电流环路分路器/再发射器

标准特性

接受 4-20 mA、1-5V、0-5V 或 0-10V 输入信号。
驱动四（4）个独立的 4-20 mA 输出，与输入成比例。
信号输入和输出可以共享一个公共接地。
远程接地与本地信号接地相差高达 ±10V。
打开任何输出循环都不会影响其他循环。
±10% 零点和量程微调，适用于每个输出环路。
每个输出的环路电流测试点，其中 200 mV = 20 mA
每个连接输出的 LED 指示灯。
由 85-264 Vac 或 90-300 Vdc（型号 QLS-1）供电。
由 10-48 Vdc 或 12-32 Vac（型号 QLS-2）供电。
以 24 Vdc 的电流为高达 30 mA 的 2 线或 3 线输入变送器供电。
22.5 毫米（0.9 英寸）宽的外壳卡扣到 35 毫米 DIN 导轨上。
仅重 159 克（5.6 盎司）。

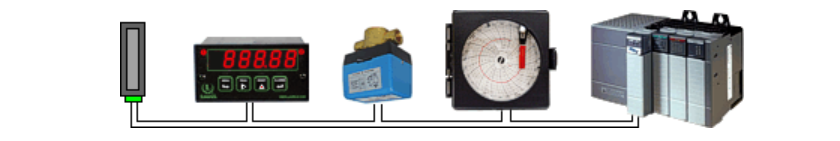

串联电流环路负载问题

不太好： 来自传感器的单个 4-20 mA 回路是面板仪表、控制阀、记录仪和 PLC 串联的连接器。如果环路打开，环路中的所有设备都将发生故障。

环路中的所有设备不能共享公共接地，但必须是电气浮动的。这通常是不可能的。
当环路中的任何设备被移除、发生故障或发生接线故障时，环路中的所有其他设备都会失去其 4-20 mA 信号。
可能会超过变送器（信号调节器）的电压顺从限值，因为串联负载之间的电压降是累加的。
每个负载设备的 4-20 mA 信号不能单独调整以进行校准。
没有针对每个负载的电流的诊断。

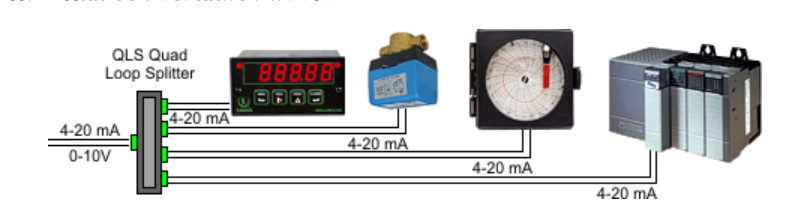

桂冠QLS环路分路器/再发射器解决方案

好多了：四个独立的 4-20 mA 环路，具有 ±10V 共模隔离。如果任何输出环路打开，则仅影响单个设备。输出环路可以共享一个公共接地。

从单个输入提供多达四（4）个独立可调的 4-20 mA 输出，可由跳线选择 4-20 mA、1-5V、0-5V 或 0-10V。
如果输出环路中的任何设备从环路中移除或发生故障，或者如果任何环路中发生接线故障，其他环路将继续正常运行。
信号输入和输出可以共享一个公共信号接地。
通过有源电路，输出环路的共模电压为 ±10V，因此远程接地可以变化高达 ±10V。
每个环路仅驱动单个负载，从而避免了电压顺从问题。
±为每个输出环路提供 10% 的零点和量程调整，以允许独立的环路校准。
每个输出环路的诊断由黄色LED灯提供，用于指示环路连续性，并由10Ω串联电阻上的测试点提供，其中200 mV对应于20 mA。测试点允许万用表在不中断环路的情况下测量回路电流。
环路分路器的电源可以是高压 85-264 Vac 或 90-300 Vdc（型号 QLS-1）或低压 10-48 Vdc 或 12-32 Vac（型号 QLS-2）。信号输入侧提供激励输出，用于驱动 24 Vdc 至 30 mA 的 2 线或 3 线制变送器。

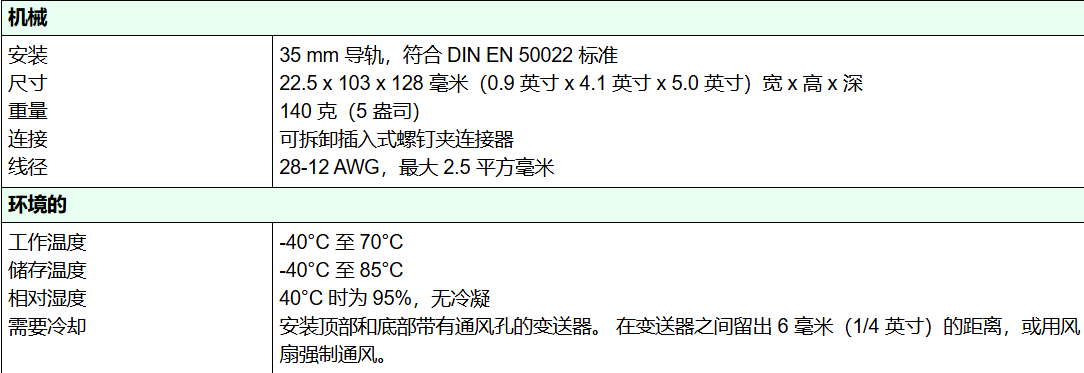

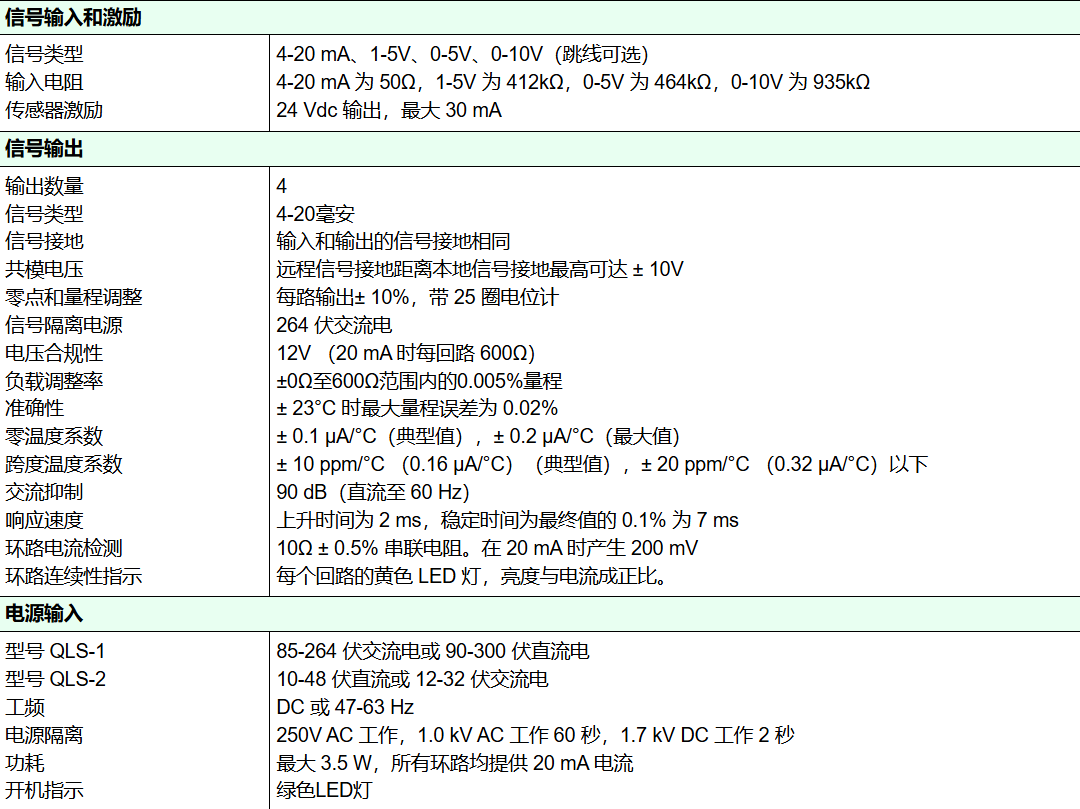

规格:

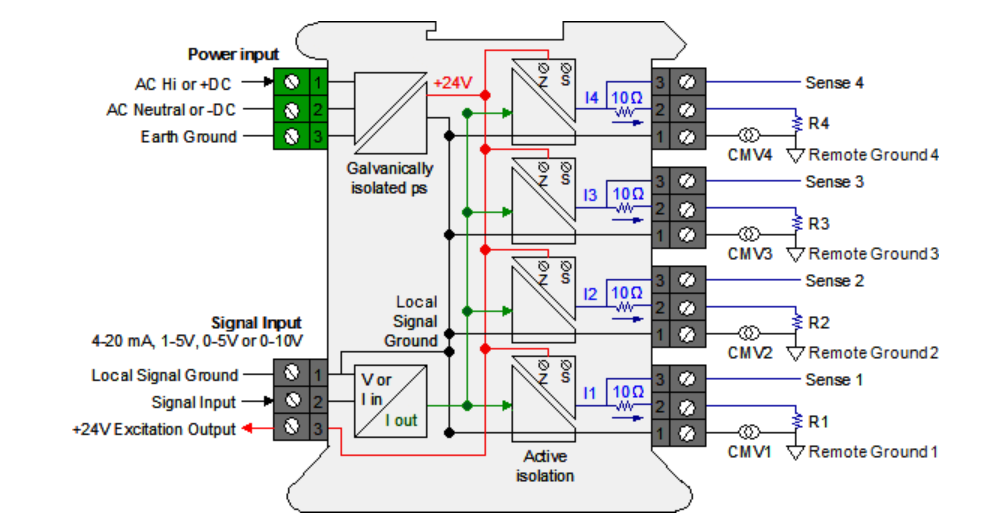

QLS引脚排列和工作原理:

电流和主动隔离：单个输入电流环路由四个电流发生器分成四个独立的输出环路 I1、I2、I3 和 I4。输入和输出信号与电源和接地电隔离，最高可达 264 Vac。有源电路允许本地信号接地（引脚 1 上）和远程接地之间具有高达 ±10V 的共模电压。图中标记为 CMV1 至 CMV4 的每个共模电压反映了本地信号接地和远程接地之间的实际电压差。这种差异可能是由工厂中的电流引起的。

浮载荷：任何浮动的输出负载 R（未连接到接地或本地接地）都可以连接在电流输出（引脚 1）和电流返回（引脚 2）之间。电流返回在内部连接到信号接地，信号接地可以是浮动的，也可以连接到接地。

接地负载：任何输出负载 R 都可以连接到本地接地，而不是电流返回。远程接地可以不同，但只能通过安全共模电压CMV与信号接地不同。信号接地应连接到接地，以尽量减少噪声拾取。

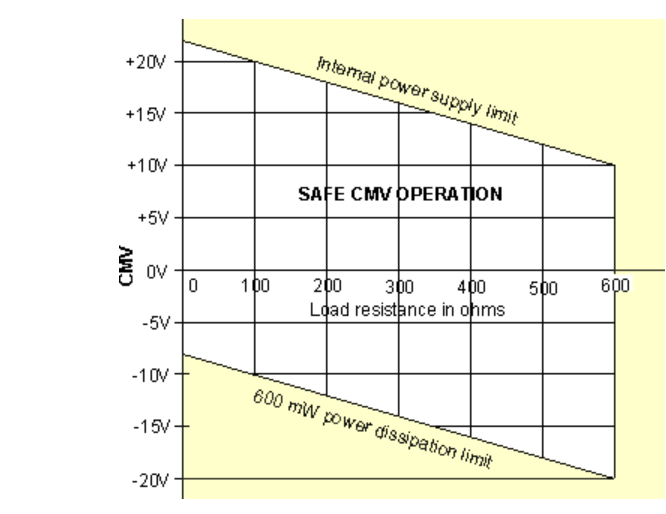

输入输出隔离：如果负载R接地至本地接地，则可用的共模电压CMV在正侧受单元内部电源的限制，负极受输出晶体管600 mW功率耗散限制的限制。上图显示了允许的CMV与输出负载电阻R的函数关系。例如，对于250Ω负载，CMV的电压范围为-13V至+17V。在500Ω负载下，CMV的电压范围为-18V至+12V。如果超过 CMV 限制或负载电阻大于 600Ω，则设备将无法正常工作。
