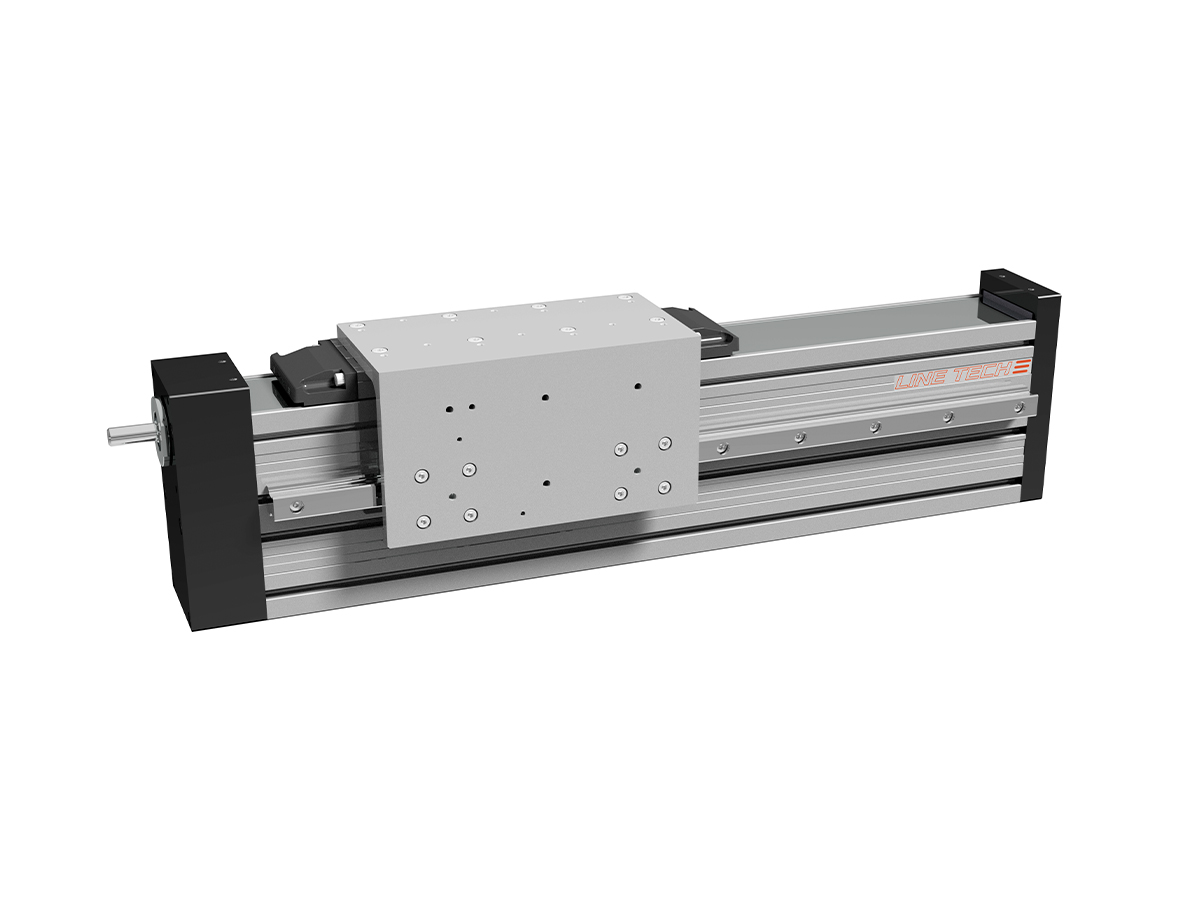

奥地利 KML Linear Motion Technology 同步带传动 桥接模块 BM / Z 高扭转刚度 自支撑应用的理想选择 用于悬臂负载的支撑导轨
奥地利 KML Linear Motion Technology 同步带传动 桥接模块 BM / Z 高扭转刚度 自支撑应用的理想选择 用于悬臂负载的支撑导轨
由于其横截面，桥式模块具有特殊的优势，即该模块可以用作自支撑轴，而无需额外的加强筋。根据应用的不同，线性轴可以通过额外的导轨进行扩展。同时，同步带可以实现高水平的动态性能。导轨通过外壳、挤压铝型材和同步带提供保护，免受灰尘、碎屑等外部影响。rnrn这些模块是根据模块化原理构建的即装即用的线性系统，可以根据各自的客户要求灵活配置。这一系列不同的选项使得理想地满足客户需求成为可能。我们的桥接模块可以与其他系列结合使用，在标准化适配器部件的帮助下创建多轴解决方案。
| 类型/尺寸 | BM4..N | BM4..左/右 | BM4..F/W | ||||
| 型材横截面 | [毫米] | 约80 x 165 | 117 x174 | 约165 x 180 | |||
| 最大行程/行程 3） | [毫米] | 6180 | |||||
| 每转行程 | [毫米] | 205 | |||||
| 重复性 | [毫米] | < 0.20 4） | |||||
| 静载荷额定值 Cy 0 1.2 | [毫米] | 59,9 | 119,9 | 119,9 | |||
| 静载荷额定值 Cy 0 1.2 | [千N] | 59,9 | 119,9 | 119,9 | |||
| 额定静载荷 Cz 0 1 | [千N] | 59,9 | 119,9 | 119,9 | |||
| 静态轴向载荷额定值 Fx 0 | [N] | 2200 | |||||
| 静态力矩 Mx 0 | [N] | 646 | 3030 | 4926 | |||
| 静态时刻 我的 0 | 纳米 | 1573 | 3860 | 4844 | |||
| 静态力矩 Mz 0 | [牛米] | 1573 | 3860 | 4844 | |||
| 额定动载荷 Cy 1.2 1） | [千N] | 34,2 | 68,4 | 68,4 | |||
| 额定动载荷 Cz 1.2 1） | [千N] | 34,2 | 68,4 | 68,4 | |||
| 动态轴向额定载荷 Fx 1） | [N] | 取决于应用程序 | |||||
| 动态轴向额定载荷 Fx 1） | [N] | 400 | 1868 | 3060 | |||
| 动态时刻 我的 1） | [牛米] | 1446 | 2432 | 4210 | |||
| 动态力矩 Mz 1） | [牛米] | 1446 | 2432 | 4210 | |||
| 最大行驶速度 2） | [米/秒] | 5,0 | |||||
| 最大加速度 2） | [米/秒2] | 50,0 |
