意大利 Mapro International S.p.A.滑片式旋转真空泵

滑片式旋转真空泵

工作原理

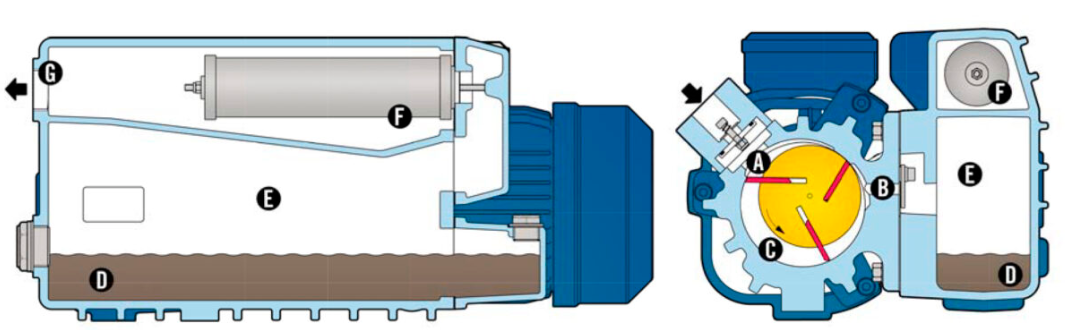

BV系列MAPRO®真空泵是旋片式机器，油再循环型。在这些真空泵中，圆柱形转子在直径较大的圆柱形定子中偏心转动：定子和转子之间留下的自由空间是半月形的。转子上铣有三个槽，分层塑料叶片自由滑入槽中。当转子转动时，叶片被离心力压在定子的圆柱形壁上，从而形成单独的“细胞”，其体积在旋转过程中不断变化。

结构特点

BV系列MAPRO®真空泵的主要结构特征如下。 •泵的外壳（定子和泵头）由铸铁制成；碳钢转子；叶片采用轻质分层材料； •铝合金油箱分离器； •通过O型圈密封泵的静态部件；通过垫片将泵体和油箱分离器连接起来； •采用氟橡胶（FKM）唇形密封进行轴密封；泵体和电机之间的轮毂由铝合金制成；法兰安装的电动机用螺栓固定在轮毂上，真空泵转子由电机轴和泵转子轴之间的柔性联轴器驱动；与所有其他型号不同，泵BV20是以所谓的“紧密耦合”版本制造的；即电动机的前护罩也是 •泵的前盖和真空泵转子直接安装在电机轴伸上。

优势

- 安装简单； - 维护简单、经济 - 噪音低 - 不可更换且容积效率高； - 吸入气流无脉动； - 无振动； - 适用于多种工业应用； - 如果泵安装了压载阀，对水蒸气的耐受性高。配件提供完整的配件系列，其中包括： •吸入过滤器； •真空计和真空开关； •手动和自动截止阀； •真空度调节器； •管座配件。 MAPRO®销售部门与自己的技术服务部门协同工作，能够根据客户的要求研究和提出配备的机器，以最好地满足特定的需求和使用特点。
