加拿大VibroSystM Inc VM 3.2电容式气隙测量链 VM 3.2气隙测量传感器三轴延伸电缆 LIN-300系列调节器

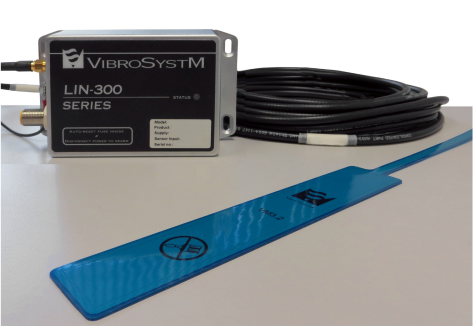

VM 3.2电容式气隙测量链

VM3.2测量链用于测量大型旋转机器中的气隙。由VM3.2电容式气隙传感器采集的原始信号通过三轴延伸电缆发送到LIN™-300系列调节器，并转换为线性化的4-20 mA信号。然后，整个链通过一个M12连接器和信号电缆连接到一个采集单元。

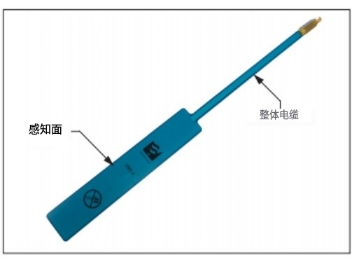

VM3.2电容式气隙传感器

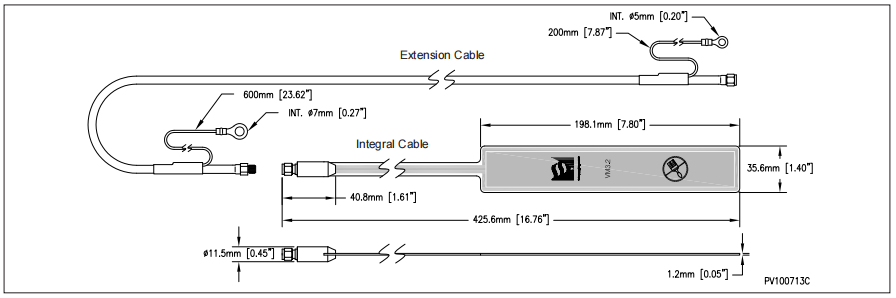

VM3.2传感器尺寸图：

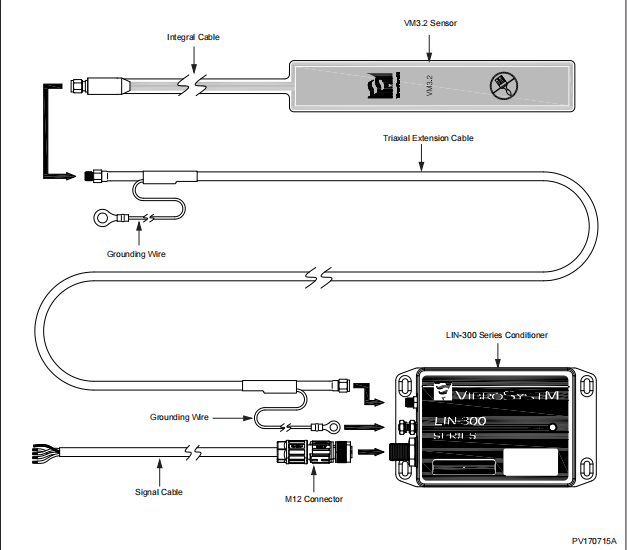

测量链及信号电缆布置

主要装置干预措施

该装置内将使用环氧树脂和硅树脂
定子铁芯压力板上必须有一个孔，以连接传感器侧的整体电缆的接地线
必须在定子铁芯外安装一个保护箱（或更多），以容纳LIN调节器
保护导管必须贯穿整个单元，以保护电缆

传感器安装

传感器的传感面必须与目标器的表面平行
理想情况下传感器必须粘在定子叠片上，以便它们能够面对转子两极的平面区域，通常是在第二个通风孔的下方
整体电缆也必须粘在定子铁芯上，并覆盖硅以进行保护

注意：

不得切断或改变接地线。
整体电缆经过工厂校准，不得切割或更改
切勿对整体电缆或连接器施加牵引力
不要在传感器的传感表面涂上油漆或硅胶

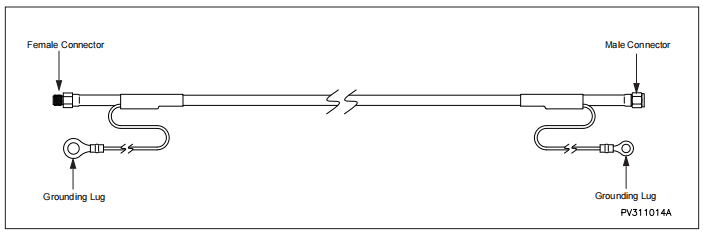

三轴伸缩电缆

三轴延伸电缆是VM3.2传感器的集成电缆和LIN-300系列调节器之间的连接件。

在安装延长电缆之前，必须确定调节器保护箱的安装位置，并注意电缆的长度
电缆和连接必须由导管、保护管和热缩套进行保护

注意：

切勿在高压部件上安装延长电缆
扩展电缆经过校准，不得切割或更改
切勿拉上SMA连接器以连接电缆。

安装

1.确保整体电缆的公连接器已完全固定到延伸电缆的母连接器上。

2.传感器侧的延长电缆的接地线必须连接到机器的机箱上。 注意： 必须在整体电缆和延伸电缆的连接处周围安装一个保护性热缩护套，以防止其产生碎屑，并将其与地面隔离。

LIN-300系列调节器

LIN-300系列调节器是信号调节单元，当与匹配的传感器和延长电缆配对时，提供一个4到20 mA线性化的原始输出信号。三轴延伸电缆通过SMA连接器连接到调节器，而电源输入和信号输出由信号电缆通过M12连接器提供。

安装：

LIN-300必须安装在适当接地的保护箱和安装面板中
电源/信号电缆的最大长度限制为300米[984英尺]
可能的调节器位置受传感器集成电缆长度的限制

注意： 建议使用振动系统保护箱，因为它配备有减振器，并提供良好的接地。使用通用盒可能会影响整个测量链的性能。 连接： 1.确保接地凸耳牢固地固定在LIN-300的接地端子上。推荐扭矩：1.7牛m[15英寸磅]

2.确保延长电缆的SMA连接器牢固地固定在LIN-300的SMA插座上。推荐扭矩：1.1 Nm [10英寸磅]

3.请确保M12连接器已牢固地固定到位。

注意：通过LIN-300的四个安装螺钉来实现接地。 M12连接器定位 下图显示了LIN-300的M12公连接器插销。

由VibroSystM振动系统提供的电缆可以被任何具有类似特性的电缆所取代。下表显示了振动系统的信号电缆的颜色代码、名称和规格。

对信号电缆的屏蔽层进行接地信号电缆的屏蔽罩也必须接地。重要的是，屏蔽只能接地，以避免产生接地环。如果信号电缆末端的M12连接器与屏蔽板绝缘，则屏蔽必须在采集单元侧接地。但是，如果信号电缆末端的M12连接器连接到屏蔽上，则将信号电缆连接到已经接地的LIN-300调节器将自动将屏蔽接地。在这种情况下，屏蔽层不能在采集单元一侧接地。 输出信号值 一旦传感器连接好，LIN-300的输出信号值必须在3到22 mA的范围内。输出信号在整个测量范围内提供线性电流。距离值由以下传递公式得到： LIN-332-10S-1/10 • Dmm = (Iout(mA) - 2.22) / 1.78 Over 4-20 mA Output • Dmils = (Iout(mA) - 2.24) / 0.0451 Over 4-20 mA Output 操作 启动顺序 一旦传感器连接好，请向LIN-300通电，并在启动时验证3色LED指示灯的闪光顺序。一个正常的引导顺序应该如下：一个橙色闪光，然后是绿色闪光。 LED功能一旦启动序列完成，LED指示灯将继续闪烁绿色，而LIN-300扫描测量链。一旦扫描完成，LED将反映链条的整体状况：

继续闪烁：表示正常操作（状态正常）。 闪烁为红色：表示一个错误条件。两个闪光序列最有可能发生： 错误条件#1：LED打开一秒钟，然后是一个短暂的闪光。这意味着传感器未连接。 错误条件#2：LED打开一秒钟，然后是两次短暂的闪光。这意味着传感器到目标的距离低于最小检测范围。
