德国JEVATEC GmbH JEVAmet® VCU 通用型真空控制器，适用于有源和无源真空传感器

您是否正在寻找一款通用型控制器，用于连接我们自主研发的 JEVAmet® 测量技术系列有源和无源真空传感器、LEYBOLD 的 THERMOVAC、PENNINGVAC 和 CERAVAC 系列，或 ATMION®？您是否正在寻找一款可替代 PFEIFFER VACUUM 或 INFICON 同类变送器操作设备的控制器？

通过 JEVAmet® 测量技术系列中的 VCU 真空控制器，我们可以为您提供一款通用型控制和显示设备。该产品由 JEVATEC GmbH 开发并自行生产，可提供单通道、双通道和三通道版本。新功能：使用 SweepMe! 测量软件，通过 RS232 串行接口即可方便地记录、可视化和分析测量数据。该软件及相关驱动程序在功能强大的基础版本中均可免费使用。

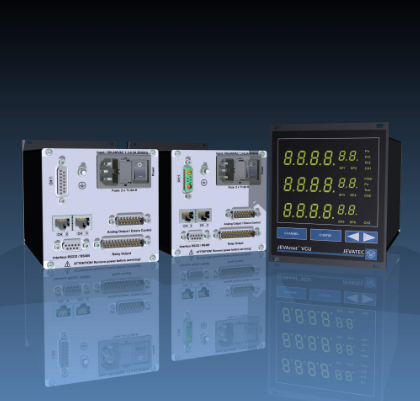

JEVAmet® VCU

用于控制和显示最多三台有源和无源真空传感器
提供以下五种型号：

JEVAmet® VCU-A0 – CH1：ATMION®。与 MVC3-A0 相同。 JEVAmet® VCU-AM – CH1：ATMION®；CH2/CH3：有源真空传感器（ATMION® 除外）。与 MVC3-AM 相同。 JEVAmet® VCU-B0 – CH1：JEVAmet® IOS / BARION®。与 MVC3-B0 相同。 JEVAmet® VCU-BM – CH1：JEVAmet® IOS / BARION®；CH2/CH3：有源传感器（ATMION® 除外）。与 MVC3-BM 相同。 JEVAmet® VCU-C – CH1/CH2：有源真空传感器（ATMION® 除外）。与 MVC3-C 相同。

可连接的有源真空传感器

JEVATEC – 压阻式真空计 JEVAmet® PZM-2000
JEVATEC – Pirani 真空计 JEVAmet® PRM / PRM-S
JEVATEC / VACOM – Pirani/Bayard-Alpert 宽量程真空计 ATMION® compact / standard
InstruTech – CVM211 Stinger™
LEYBOLD – THERMOVAC TTR81N、TTR90、TTR91、TTR91N、TTR96S、TTR96SN
LEYBOLD – THERMOVAC TTR211、TTR216S
LEYBOLD – THERMOVAC TTR911、TTR911N、TTR916、TTR916N
LEYBOLD – THERMOVAC TTR100、TTR100S2、TTR101、TTR101N、TTR101S2、TTR101S2N
LEYBOLD – PENNINGVAC PTR81N、PTR225、PTR225N、PTR225S、PTR225SN、PTR237、PTR237N
LEYBOLD – PENNINGVAC PTR82N、PTR90、PTR90N
LEYBOLD – CERAVAC CTR90、CTR91、CTR100、CTR100N、CTR101、CTR101N
LEYBOLD – DU 传感器 DU200、DU201、DU2000、DU2001
LEYBOLD – DU 相对压力传感器 DU2001 Rel.
PFEIFFER VACUUM – CenterLine Pirani 变送器 TTR91、TTR96
PFEIFFER VACUUM – CenterLine Pirani/电容式真空计 TTR101
PFEIFFER VACUUM – CenterLine Penning 变送器 PTR225、PTR237
PFEIFFER VACUUM – CenterLine Pirani/冷阴极真空计 PTR91
PFEIFFER VACUUM – CenterLine 电容式真空计 CCR36x、CCR37x
INFICON – Pirani 真空计 PSG500、PSG502
INFICON – 高级 Pirani 真空计 PSG550、PSG552、PSG554
INFICON – Pirani 电容薄膜真空计 PCG550、PCG552、PCG554
INFICON – Penning 真空计 PEG100
INFICON – 冷阴极真空计 MPG400、MPG500
INFICON – 电容式真空计 CDG025D
INFICON – 45°C 电容式真空计 CDG045D®

可连接的无源真空传感器

JEVATEC – Bayard-Alpert 电离传感器 JEVAmet® IOS-40C，与 BAT40C 相同
VACOM – Bayard-Alpert 电离传感器 BARION®

主要特点

每个通道配备易读的6位绿色 LED 显示屏和状态指示灯
测量值可显示和输入为 mbar、Pa 或 Torr
前面板配备4个按键
配备 RS232 / RS485 串行接口
配备数字控制输入
每个通道配备一个模拟输出
最多提供 6个可自由编程的开关点功能
宽范围电源：100～240 VAC，50/60 Hz，适用于全球使用
铝制管状外壳，1/4 19英寸机架式安装，3U高度

技术数据

电源连接： 100～240 VAC，50/60 Hz（最大60 W） 电源接口： IEC 60320 C14 橡胶连接器 测量通道： 1～3个，具体取决于控制器版本 显示范围： 1×10⁻¹²～2000 mbar （1×10⁻¹⁰～2.0×10⁵ Pa 或 7.5×10⁻¹³～1500 Torr） 测量范围： 取决于所连接的传感器 传感器连接：

15针 SUB-D 母插座（用于 ATMION®）
8针 RJ45（FCC 68，用于有源真空传感器）
5针 + 2针 SUB-D 混合连接器（用于 JEVAmet® IOS 或 BARION®）

传感器供电： +24 VDC ±5% 测量速率： 约5 s 显示刷新率： 4 s 显示单位： mbar、Pa、Torr，可对整台设备统一选择 开关功能： 4或6个，具体取决于控制器版本，可自由编程 开关输出： 每个开关功能配备1个无源转换触点最大负载：30 VAC / +30 VDC，1 A 接口： 25针 SUB-D 公插头 模拟输出： 每个通道1个，0～+10 VDC，具体取决于传感器，通过15针 SUB-D 公插头连接 外部控制： 适用于 ATMION®、JEVAmet® IOS、BARION® 和 PTR，通过15针 SUB-D 公插头连接 串行接口： RS232 和 RS485，通过9针 SUB-D 母插座 使用环境： 室内使用，最大海拔2000 m，防护等级 IP40 重量： 约1.4 kg
