美国LAUREL ,数字面板仪表 ,直流数字面板仪表,用于直流电压和直流电流的模块化数字面板仪表

特征

±0.2、±2、±20、±200、 ±300V & ±600V 直流电压范围
±2、±20、±200 mA 和 ±5A 直流电流范围
99.99% 满量程准确度 ±2 计数
前面板可扩展至 99,999 ±，适用于电流分流器
传感器激励输出，5、10 或 24 Vdc （孤立）
通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 电源
多种选项选择： - 2 个或 4 个继电器，机械或固态（隔离） - 模拟输出，4-20 mA，0-10V 或 -10V 至 +10V（隔离） - 通信：以太网、WiFi、USB、RS232、RS485（隔离） - 自定义曲线线性化，连续速率读数
-X 扩展温度选项，从 -40°C 到 70°C

Laureate™ 直流电压表和直流电流表是带有直流信号调节器板的直流数字面板仪表。他们将高精度、高读取速率和宽范围相结合用于计算机接口和控制。直流仪表精度为满量程的 99.99% ±2 计数。

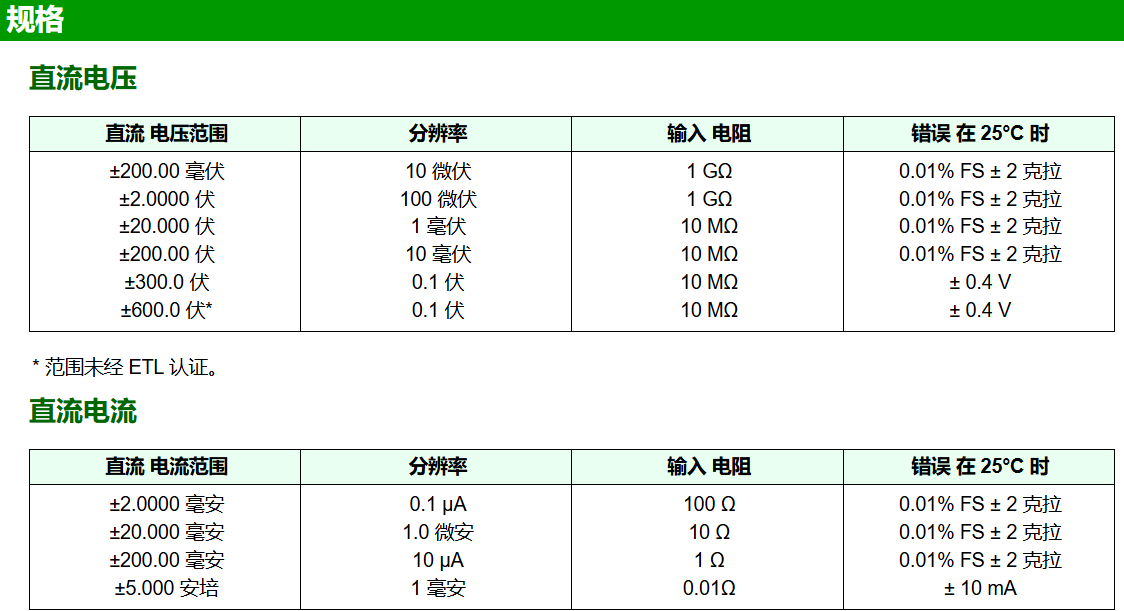

直流电压表操作（由跳线选择）提供和六个满量程直流电压范围为 ±200.00 mV，10 mV 分辨率为 ±600.0V，分辨率为 100 mV。 200.00 mV 和 2.0000V 范围提供高输入阻抗为 1 Gohm，以最大限度地减少电压负载信号。
直流电流表操作 （由跳线选择）提供四个满量程直流电流范围，从 ±2.0000 mA，0.1 mA 分辨率至 ±5.000 A 具有 1 mA 分辨率。5.000 A 范围测量 IR 内置 10 毫欧电流分流器。

所有电压和电流范围均为出厂已校准，每个范围存储在信号调理器板上的 EEPROM 中。这允许范围和信号调节器板在现场更改，而无需重新校准仪表。 外部电流完全支持分流器。缩放从满量程毫伏（如 50 mV 或 100 mV）至安培可从仪表的前面板轻松完成。可扩展读数为 5 位完整数字，最高可达 ±99,999 个计数。 高读取速率高达每秒 60 或 50 次转换，同时在整个电源周期内对信号进行积分由 Concurrent Slope 提供（美国专利 5,262,780）模数转换。高读取率是理想的用于峰谷捕获、实时计算机接口、和控制。峰值和谷值会自动捕获。这些可以通过前面板显示按钮命令或后部的控制信号连接器，或作为串行数据传输。

数字滤波可选择电气嘈杂的环境，包括批处理平均 filter 和一个 adaptive moving average filter，其中提供 8 个时间常数选择，范围从 80 ms 到 9.6 s。当信号电平发生重大变化时，该过滤器通过短暂切换到最短时间来适应 constant 来跟随更改，然后恢复到选定的时间常数。在可选的 Auto Filter 模式下，过滤器时间常数是根据检测到信号噪声时。

专为系统使用而设计。可选插件用于通信和控制的板包括以太网、WiFi 和串行通信板、双或四继电器板以及隔离模拟输出板。获奖者 may 由 85-264 Vac 供电，或可选由 12-32 Vac 供电，或 10-48 伏直流电。显示屏有红色或绿色可供选择 LED 指示灯。1/8 DIN 外壳符合 NEMA 4X （IP65）规范面板安装时从正面。任何设置函数和前面板按键可以锁定，以简化使用和安全性。内置隔离式 5、10 或 24 Vdc 励磁电源可为传感器供电，并消除需要外部电源。所有电源和信号通过 UL / VDE / CSA 级螺钉夹进行连接插头。
