2J Antennas, 组合外部天线, 2J6584BGF,2 合 1 组合天线,螺丝安装,超宽带天线
Discus 2 合 1 5GNR Sub-6GHz 和 GPS/GNSS UWB 螺丝安装天线
| 安装 | 螺丝安装 |
|---|---|
| 尺寸 （mm） | 直径 146 x 31.5 |
| 工作温度 | -40 °C 至 +85 °C |
| 证书 | IP67的， IP69K防护等级， 国际 IK09 |
| 标准颜色 |
主要特点
5GNR 天线频段列表
| 参数 | 5GNR 天线 | |||
| 频率 （MHz） | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| 频段 （MHz） | 600, 700, 850, 900 | 票价：1500、1600、1700、1800、 1900、2000、2100、2300、 2500、2600 元 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| 5GNR 频段 | n5， n8 ，12， n20， n28， n71，n81 ， n82， n83， | n1， n2， n3， n7， n25， n34，n38 ， n39， n40， n41， n50，n51 ， n66， n70， n74， n75，n76 ， n80， n84， n86 | n77、n78、n79 | |
| 4GLTE 频段 | B5、B6、B8、B12、B13、B14、 B17、B18、B19、B20、B26、 B27、B28、B29、B44、B67、 B68、B71、B85 | B1， B2， B3， B4， B7， B9，B10 ， B11， B21， B23， B24，B25 ， B30， B32， B33， B34，B35 ， B36， B37， B38， B39，B40 ， B41， B45， B50， B51，B65 ， B66， B69， B70， B74，B75 ， B76 | B22、B42、B43、B48、 B49、B52 | B46、B47、B252、B255 |
| 3GCELL 频段 | B5、B6、B8、B12、B13、B14、 B19、B20、B26 | B1、B2、B3、B4、B7、B9、 B10、B11、B21、B25、B32、 B33、B34、B35、B36、B37、 B38、B39、B40 | B22 系列 | |
| 2GCELL 带 | 710、750、810T、850、900P、 900E、900R | 1800 个直流、1900 个 | ||
| CDMACELL 频段 | BC0、BC2、BC3、BC7、BC9、 BC10、BC12、BC18、BC19 | BC1、BC4、BC6、BC8、 BC13、BC14、BC15、BC16、 BC20、BC21 | ||
天线描述
超宽带和全 4GLTE 向后兼容，在全球移动连接中实现最大可靠性
蜂窝和 GNSS 螺丝安装式天线 （2J6584BGF） 是一款 2 合 1 配置的高性能天线，在单个紧凑的外壳天线中提供 5G NR、4G LTE、FirstNet、CBRS、LPWA、CAT-X、CAT-Mx、CAT NBx、NB-IoT、3G、2G、GPS、QZSS、Galileo 和 GLONASS 标准。2J6584BGF 提供可靠、持续的全球连接，非常适合跟踪/测绘设备、汽车导航、商业运输、机器对机器连接以及全球视频、语音和数据通信。
5G NR 蜂窝天线（电缆 1）专门用于 5G NR、4G LTE、3G 和 2G 标准内的连接。它采用全向辐射方向图设计，提供 360 度水平辐射方向图，并允许在 617MHz-5925MHz 频率频谱内高效运行。该天线旨在改善不间断连接、更好的信号质量和可靠性。
GNSS 陶瓷有源天线（电缆 2）专为在 GPS、QZSS、Galileo 和 GLONASS 标准下实现可靠的导航连接而设计。2J6584BGF 导航天线采用半球形辐射方向图，可在 1575.42MHz 和 1598MHz–1606MHz 频率范围内工作。GNSS 陶瓷有源天线提供对多个卫星星座的访问，从而提高精度、冗余性，并始终如一地实现最大的移动性。
建议的应用
- 汽车连接
- 多媒体、导航和远程信息处理系统
- V2V 和 V2X 应用
- 设备群管理
- 高清视频和音频流
- 紧急通信
- 终端、基站和路由器
- 物联网、智能家居和办公室
- 电气和环境监测
- RFID 资产跟踪
- 大规模运输监控
- 跟踪系统
- 支持 GPS 的 IoT 应用程序
安装 / 环境

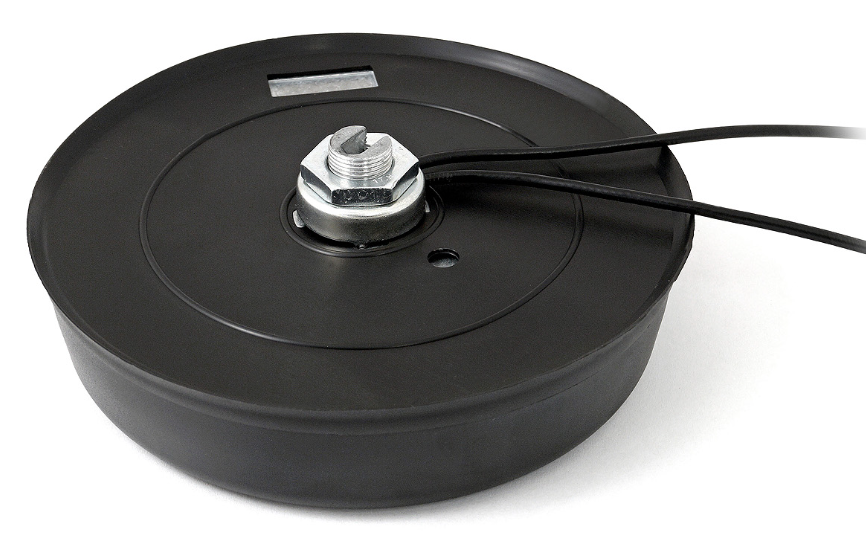

对于外部和内部应用，天线采用 ABS UV Stability 和 Zamak 材料的组合制造，可保护天线免受 -40C 至 +85C 之间的温度影响。这款螺丝安装天线具有防旋转机制和接地平面依赖性，易于安装，具有最大的耐用性。所有电缆均采用 SMA-Male 连接器类型和 300cm LL100 标准电缆长度，并且可通过提供额外的连接器类型、电缆长度和电缆类型进行完全定制。2J6584BGF 符合 RoHS 标准，具有完整的 IK09、IP67 和 IP69K 认证。
