2J Antennas, 组合内置天线,螺丝安装,2JP0175BGF, 铱星认证天线
4G LTE/3G/2G、GPS/GLONASS/Galileo、铱星认证嵌入式天线
| 安装 | 螺丝安装 |
|---|---|
| 尺寸 （mm） | 75 × 69 × 8.4 |
| 工作温度 | -40 °C 至 +85 °C |
| 证书 | 铱星认证 |
| 标准颜色 |
天线和电气规格
蜂窝/4G LTE
| 标准 | 2G、3G 和 4G |
|---|---|
| 频率 | 698-960, 1710-2170, 2500-2700 |
| 驻波比 | ~2.1：1、~2.7：1、~1.3：1 |
| 效率 （%） | ~45.9、~50.3、~64.1 |
| 峰值增益 （dBi） | ~2.7、~5.1、~5.3 |
| 阻抗 （Ohm） | 50 |
| 极化 | 线性 |
| 最大输入功率 （W） | 25 |
全球定位系统/格洛纳斯
| 标准 | GPS/QZSS/伽利略/格洛纳斯 |
|---|---|
| 频率 | 1575.42, 1598-1606 |
| 阻抗 （Ohm） | 50 |
| 有源增益 （dB） | 28 @ 2.7 伏 |
| 锯过滤器类型 | 预过滤器 |
| 电压 （V） | 1.5 – 3.6 |
| 电流 （mA） | 9 @ 2.7 伏 |
| 功耗 （mW） | 24.3 @ 2.7V |
铱
| 标准 | 铱 |
|---|---|
| 频率 | 1616-1627 |
| 峰值增益 （dBic） | ~5.2 |
| 效率 （%） | ~68.1 |
| 辐射方向图 | 半球形 |
| 极化 | RHCP （英语） |
主要特点
4GLTE 天线频段列表
| 参数 | 4G LTE 天线 | ||
| 频率 （MHz） | 698-960 | 1710-2170 | 2500-2700 |
| 频段 （MHz） | 700, 850, 900 | 1700, 1800, 1900, 2000, 2100 | 2500, 2600 |
| 4GLTE 频段 | B5、B6、B8、B12、B13、B14、B17、 B18、B19、B20、B26、B27、B28、 B29、B44、B67、B68、B85 | B1、B2、B3、B4、B9、B10、 B25、B33、B34、B35、B36、 B37、B39、B65、B66、B70 | B7、B38、B41、B69 |
| 3GCELL 频段 | B5、B6、B8、B12、B13、B14、 B19、B20、B26 | B1、B2、B3、B4、B9、B10、B25、 B33、B34、B35、B36、B37、B39 | B7、B38 |
| 2GCELL 带 | 710、750、810T、850、900P、 900E、900R | 1800 个直流、1900 个 | |
| CDMACELL 频段 | BC0、BC2、BC3、BC7、BC9、 BC10、BC12、BC18、BC19 | BC1、BC4、BC6、BC8、 BC14、BC15 | BC13、BC16 |
天线描述

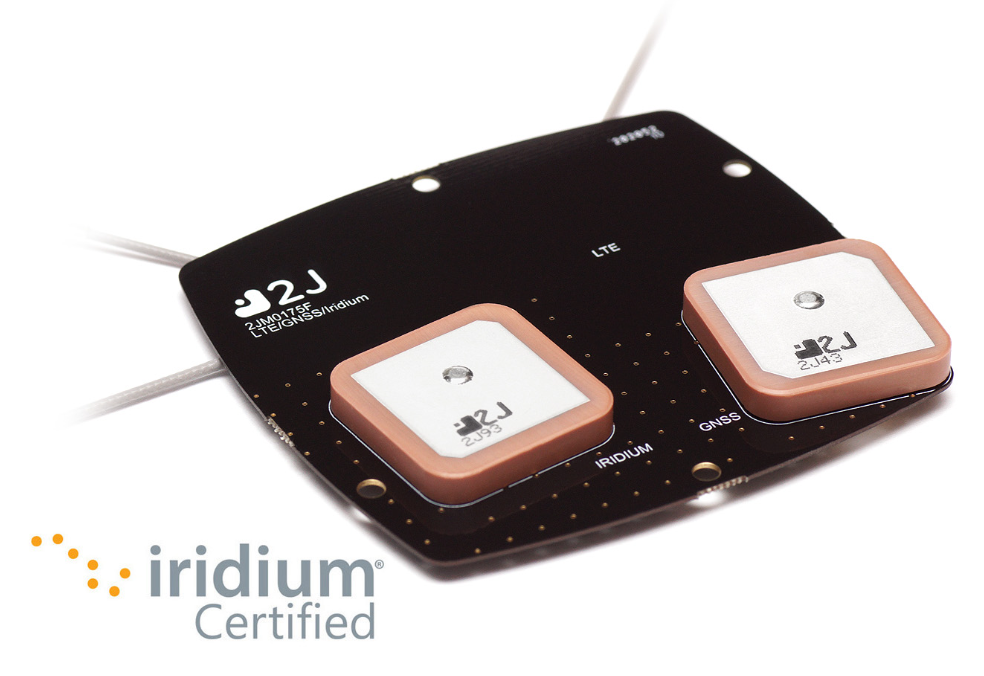

2JP0175BGF
经 Iridium 认证的 3 合 1 嵌入式天线将您精确地与世界相连
蜂窝/LTE、GNSS 和铱星螺丝支架 （2JP0175BGF） 是一款 3 合 1 高性能天线，可在不影响效率的情况下最大限度地提高多功能性。紧凑的内置天线 2JP0175BGF 提供 4G、LTE、2G、3G、GPS、QZSS、Galileo、GLONASS 和 Iridium 标准，优于任何竞争对手。2JP0175BGF 提供可靠、持续的全球连接，具有最高精度，是跟踪/测绘设备、工业机械、船舶、航空/汽车导航和全球语音/数据通信的理想选择。
蜂窝/LTE（电缆 1）适用于 4G LTE、3G 和 2G 标准。2JP0175BGF 具有全向辐射模式，可在 698MHz-960MHz、1710MHz-2170MHz 和 2600MHz-2700MHz 频率范围内工作。旨在提高信号强度，实现不间断连接、更好的信号质量和可靠性，同时提供更高的数据吞吐量。
GNSS 陶瓷有源天线（电缆 2）专为 GPS/QZSS/Galileo 和 GLONASS 标准下的可靠导航连接而设计。2JP0175BGF 采用半球形辐射方向图，工作频率为 1575.42MHz 和 1598MHz-1606MHz。GNSS 陶瓷有源天线提供对多颗卫星的访问，始终提高准确性、冗余性和可用性。
铱星天线（电缆 3）专为铱星标准而设计。2JP0175BGF 采用半球形辐射方向图，可在 1616MHz-1627MHz 频率范围内工作。Iridium 天线提供市场上最可靠的全球连接，包括电线杆、海洋和航空通道。该天线非常适合通过手持式卫星电话和其他收发器单元进行全球语音和数据通信。
安装 / 环境
嵌入式天线可用于内部应用。这款天线具有接地平面独立性，易于安装，位置限制最小。2JP0175BGF 天线上的所有三根电缆都有一个 SMA-Male 标准连接器，并配有 200 毫米的标准电缆长度。2JP0175BGF 可通过提供其他连接器类型、电缆长度和电缆类型进行完全定制。2JP0175BGF 的制造符合 RoHS 标准。
