2J Antennas, 单个外部天线, W0183Z-C276B,铰链式连接器,连接器安装
2JW0183z-C276B 5G NR 天线
Machete 5GNR/4G/3G/2G 超宽带铰链旋转 SMA-M 天线
连接 （1）
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
| 安装 | 连接器安装 |
|---|---|
| 尺寸 （mm） | 171 × 38 × 13.8 |
| 工作温度 | -40 °C 至 +85 °C |
| 标准颜色 |
主要特点
3.6 dBi 5G NR 峰值增益
高性能
铰链式连接器
5GNR 天线频段列表
| 参数 | 5GNR 天线 | |||
| 频率 （MHz） | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| 频段 （MHz） | 600, 700, 850, 900 | 票价：1500、1600、1700、1800、 1900、2000、2100、2300、 2500、2600 元 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| 5GNR 频段 | n5， n8 ，12， n20， n28， n71，n81 ， n82， n83， | n1， n2， n3， n7， n25， n34，n38 ， n39， n40， n41， n50，n51 ， n66， n70， n74， n75，n76 ， n80， n84， n86 | n77、n78、n79 | |
| 4GLTE 频段 | B5、B6、B8、B12、B13、B14、 B17、B18、B19、B20、B26、 B27、B28、B29、B44、B67、 B68、B71、B85 | B1， B2， B3， B4， B7， B9，B10 ， B11， B21， B23， B24，B25 ， B30， B32， B33， B34，B35 ， B36， B37， B38， B39，B40 ， B41， B45， B50， B51，B65 ， B66， B69， B70， B74，B75 ， B76 | B22、B42、B43、B48、 B49、B52 | B46、B47、B252、B255 |
| 3GCELL 频段 | B5、B6、B8、B12、B13、B14、 B19、B20、B26 | B1、B2、B3、B4、B7、B9、 B10、B11、B21、B25、B32、 B33、B34、B35、B36、B37、 B38、B39、B40 | B22 系列 | |
| 2GCELL 带 | 710、750、810T、850、900P、 900E、900R | 1800 个直流、1900 个 | ||
| CDMACELL 频段 | BC0、BC2、BC3、BC7、BC9、 BC10、BC12、BC18、BC19 | BC1、BC4、BC6、BC8、 BC13、BC14、BC15、BC16、 BC20、BC21 | ||
天线描述
2JW0183Z-C276B
全球覆盖与创新设计中的高性能相结合

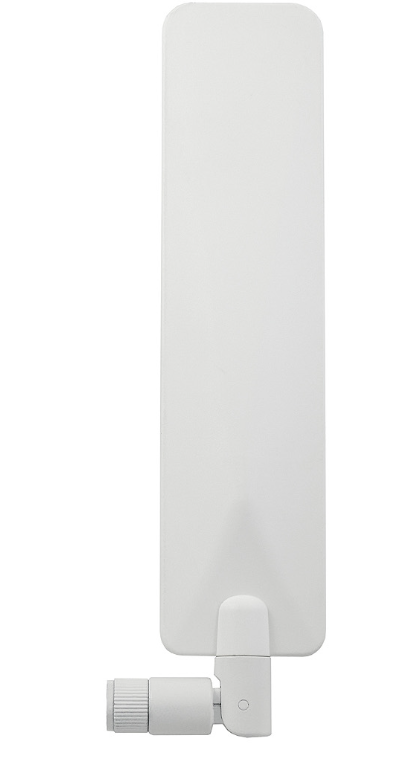

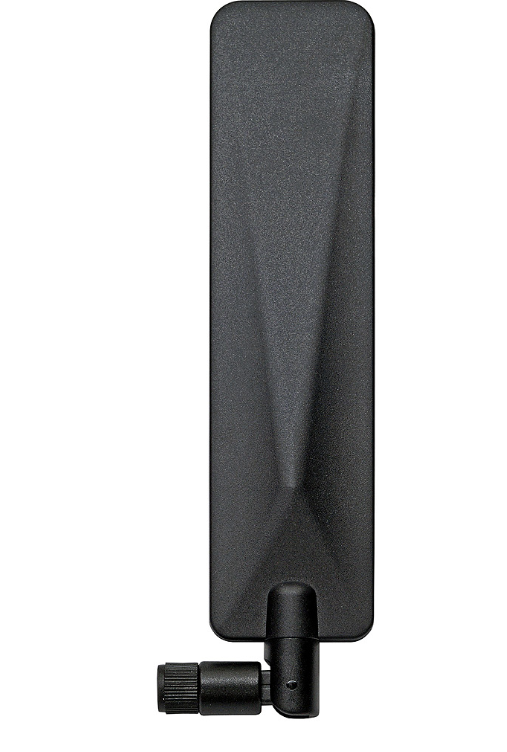

5GNR 高性能 SMA 公头连接器安装天线 （2JW0183z-C276B） 是我们“Machete 系列”产品线的最新成员。这款多功能天线将高性能与全带宽覆盖相结合，适用于 5G 新空口、4G LTE 和 3G/2G/CDMA 蜂窝频谱 （617-5925 MHz）。创新的铰链旋转设计提供黑色或白色，允许天线以直线、直角或 45 度角定位，以便可以旋转到信号强度最大的方向，并减少与附近其他天线的干扰。
建议的应用：
– 终端、基站和路由器
– 高流量 MIMO 设备连接
– 工业、商业和住宅物联网
– 工业、商业和住宅智能家居 / 办公室
– ATM 机
– 物联网分配机
– 自动售货机
– 电表
2JW0183z-C276B 具有全向辐射方向图，可提供 360 度不间断的信号质量，在所有频率下的最大效率超过 80%，峰值增益为 ~3.2 至 3.6 dBi。我们所有的产品都由我们的专业工程师进行测试，并在我们认证的 CTIA 3D 电波暗室中进行测量。请联系我们经验丰富的团队，以获取有关天线选择和建议的帮助。
安装 / 环境
天线外壳由 ASA UV Stable 材料制成，使其能够承受 -40C 至 +85C 的极端温度，使其成为户外应用的理想选择。设计尺寸为 171 × 38 × 13.8 毫米。该天线独立于接地平面，允许以最少的限制提供广泛的安装选项。2J Antennas 支持我们的环境健康，并在制造所有产品时不使用有害材料，这使我们完全符合 REACH 和 RoHS 标准。
应用
移动网络蜂窝网络机器控制可穿戴设备资产跟踪和安全民事应用汽车电信宽带通信无线安全系统能源监控空气质量和污染监测遥测/远程信息处理娱乐和多媒体IoT – 物联网智能家居物流和运输智慧城市工业物联网和监控智能农业车队管理医疗及保健自动驾驶无人机操作安全和监控游戏和虚拟现实关键任务通信运输GIS – 地理信息系统制图减灾自动化农业建设采矿业无人驾驶车辆测量防御航空摄影测量后勤基于位置的服务道路应用铁路应用海事应用自治应用程序移动应用程序数据处理远程监控和控制智能计量智能照明智能停车和车辆控制基础设施管理火灾探测和管理废物管理水计量和管理政府和公共安全楼宇控制制造业视频流智能电网专用蜂窝网络电力计量和管理资源管理数字标牌路由器、网关和数据终端公用事业急救机队消防部门C-V2X – 连接一切的蜂窝汽车
