2J Antennas, 单个外部天线, 2JW1683-FKD,连接器安装

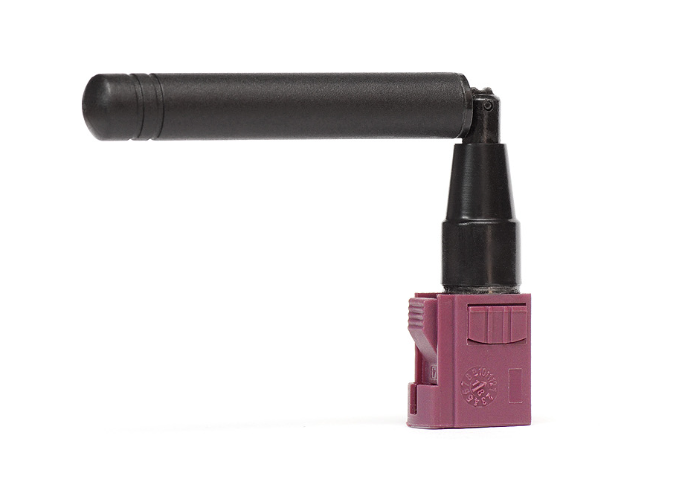

Katana 5GNR/4GLTE/3G/2G 宽带铰链式 Fakra 连接器安装天线
| 安装 | 连接器安装 |
|---|---|
| 尺寸 （mm） | 90 × 14 × 10 |
| 工作温度 | -40 °C 至 +85 °C |
| 连接器类型 | Fakra D-Bordeaux 母连接器 |

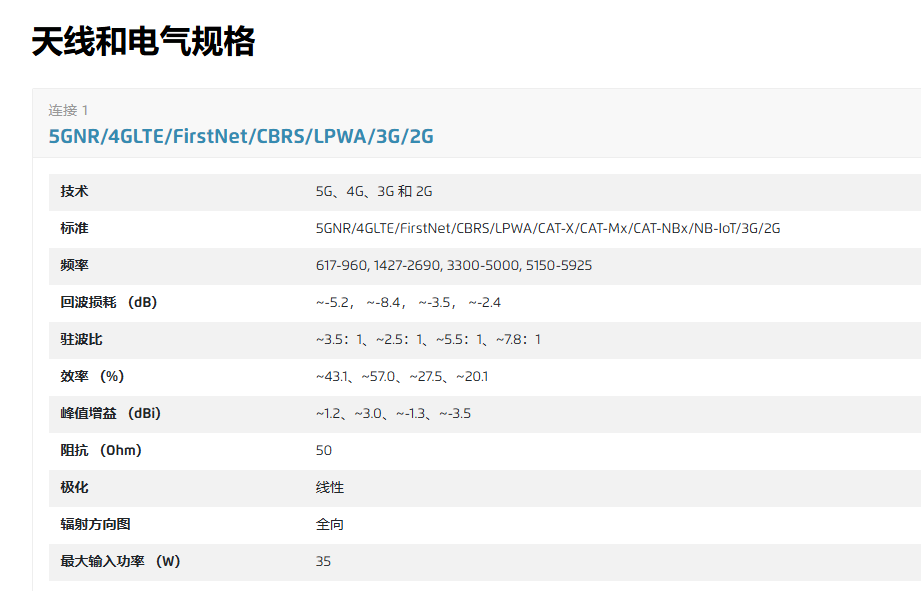

主要特点
5GNR 天线频段列表
| 参数 | 5GNR 天线 | |||
| 频率 （MHz） | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| 频段 （MHz） | 600, 700, 850, 900 | 票价：1500、1600、1700、1800、 1900、2000、2100、2300、 2500、2600 元 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| 5GNR 频段 | n5， n8 ，12， n20， n28， n71，n81 ， n82， n83， | n1， n2， n3， n7， n25， n34，n38 ， n39， n40， n41， n50，n51 ， n66， n70， n74， n75，n76 ， n80， n84， n86 | n77、n78、n79 | |
| 4GLTE 频段 | B5、B6、B8、B12、B13、B14、 B17、B18、B19、B20、B26、 B27、B28、B29、B44、B67、 B68、B71、B85 | B1， B2， B3， B4， B7， B9，B10 ， B11， B21， B23， B24，B25 ， B30， B32， B33， B34，B35 ， B36， B37， B38， B39，B40 ， B41， B45， B50， B51，B65 ， B66， B69， B70， B74，B75 ， B76 | B22、B42、B43、B48、 B49、B52 | B46、B47、B252、B255 |
| 3GCELL 频段 | B5、B6、B8、B12、B13、B14、 B19、B20、B26 | B1、B2、B3、B4、B7、B9、 B10、B11、B21、B25、B32、 B33、B34、B35、B36、B37、 B38、B39、B40 | B22 系列 | |
| 2GCELL 带 | 710、750、810T、850、900P、 900E、900R | 1800 个直流、1900 个 | ||
| CDMACELL 频段 | BC0、BC2、BC3、BC7、BC9、 BC10、BC12、BC18、BC19 | BC1、BC4、BC6、BC8、 BC13、BC14、BC15、BC16、 BC20、BC21 | ||
天线描述
超低剖面和完全向后兼容的单极天线，专为可靠的性能和卓越的连接而设计
2JW1683-FKD 是最小的单极天线之一，外形尺寸仅为 90 × 14 × 10 毫米。这款天线专为 5GNR 应用而设计，具有极高移动宽带 （eMBB）、海量带宽和超低延迟通信 （URLLC） 的显著优势。这款外形紧凑的天线主要设计用于显著减小设备尺寸，以便集成到需要高效率和峰值增益的模块和设备中。
这款超宽带天线适用于低于 6 GHz，例如 5GNR / 4G LTE / FirstNet / CBRS / LPWA / CAT-X / CAT-MX / CAT-NBx / NB-IoT 标准，频段范围为 617-5925 MHz。通过这种 sub-6 GHz 技术传输，信号可以穿透固体障碍物，并在全球所有主要蜂窝频段上提供一流的吞吐量，非常适合接入点、终端和路由器。该天线覆盖许多 5G NR Sub-6 GHz 频段，包括扩展 LTE 频段 71，并且完全向后兼容 4G LTE / 3G / 2G 蜂窝应用。凭借高达 3.5dBi 的峰值增益，它在 5GNR 频段提供一流的吞吐量。2JW1683-FKD 天线是一款全向天线，在所有频段上都保持稳定。
建议的应用包括：
- 增强现实无线设备
- 网关和路由器
- 智能计量
- 智能家居/智慧城市移动平台
- 连接企业
- 人工智能数据采集模块
- 远程监控
- 终端和无线接入点
安装 / 环境
该解决方案采用标准铰链式 Fakra Code D Bordeaux 母旋转连接器，是任何需要可靠性能和纤薄外形的设备的理想解决方案。该连接器设计为可旋转，倾斜位置范围为 45° 至 90°，由于其抗振性和安全、轻松的闩锁和卡扣机制，因此是汽车应用的首选。铰链机构允许天线旋转到所需的方向，这有助于避开其他天线或物体。当用于 MIMO 系统或同一设备上还存在其他天线时，这种机制还有助于提高隔离度。这款天线配有聚甲醛 （POM） 底座，该底座 100% 可回收，具有高刚度、低摩擦系数、出色的耐磨性和尺寸稳定性。这款接地平面相关天线具有 90 x 14 x 10 mm 的低剖面尺寸，具有超小的外形尺寸。这款天线的设计不含任何有害材料，使其完全符合 REACH 和 RoHS 标准。
