2J Antennas, 单个内部天线,2JF0383P,粘接式安装柔性,高性能 5GNR/4G LTE/3G/2G 柔性聚合物胶粘剂天线
高性能 5GNR/4G LTE/3G/2G 柔性聚合物胶粘剂天线
| 安装 | 粘接式安装柔性 |
|---|---|
| 尺寸 （mm） | 152.4 × 35 × 0.2 |
| 工作温度 | -40 °C 至 +85 °C |
| 标准颜色 |
天线和电气规格
| 技术 | 5G、4G、3G 和 2G |
|---|---|
| 标准 | 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G |
| 频率 | 617-960, 1427-2690, 3300-5000, 5150-5925 |
| 回波损耗 （dB） | ~-8.0， ~-11.6， ~-8.7， ~-7.8 |
| 驻波比 | ~2.6：1、~1.9：1、~2.3：1、~2.5：1 |
| 效率 （%） | ~60.0、~67.8、~52.9、~50.4 |
| 峰值增益 （dBi） | ~2.0、~2.8、~3.3、~5.3 |
| 阻抗 （Ohm） | 50 |
| 极化 | 线性 |
| 辐射方向图 | 全向 |
| 最大输入功率 （W） | 25 |
主要特点
5GNR 天线频段列表
| 参数 | 5GNR 天线 | |||
| 频率 （MHz） | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| 频段 （MHz） | 600, 700, 850, 900 | 票价：1500、1600、1700、1800、 1900、2000、2100、2300、 2500、2600 元 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| 5GNR 频段 | n5， n8 ，12， n20， n28， n71，n81 ， n82， n83， | n1， n2， n3， n7， n25， n34，n38 ， n39， n40， n41， n50，n51 ， n66， n70， n74， n75，n76 ， n80， n84， n86 | n77、n78、n79 | |
| 4GLTE 频段 | B5、B6、B8、B12、B13、B14、 B17、B18、B19、B20、B26、 B27、B28、B29、B44、B67、 B68、B71、B85 | B1， B2， B3， B4， B7， B9，B10 ， B11， B21， B23， B24，B25 ， B30， B32， B33， B34，B35 ， B36， B37， B38， B39，B40 ， B41， B45， B50， B51，B65 ， B66， B69， B70， B74，B75 ， B76 | B22、B42、B43、B48、 B49、B52 | B46、B47、B252、B255 |
| 3GCELL 频段 | B5、B6、B8、B12、B13、B14、 B19、B20、B26 | B1、B2、B3、B4、B7、B9、 B10、B11、B21、B25、B32、 B33、B34、B35、B36、B37、 B38、B39、B40 | B22 系列 | |
| 2GCELL 带 | 710、750、810T、850、900P、 900E、900R | 1800 个直流、1900 个 | ||
| CDMACELL 频段 | BC0、BC2、BC3、BC7、BC9、 BC10、BC12、BC18、BC19 | BC1、BC4、BC6、BC8、 BC13、BC14、BC15、BC16、 BC20、BC21 | ||
天线描述

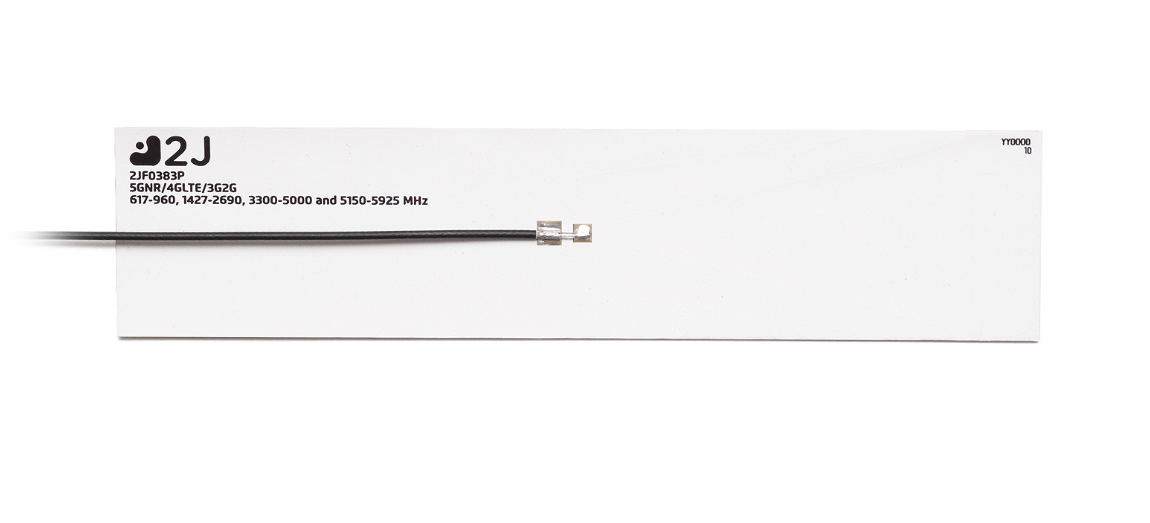

型号 2JF0383P
世界上最强大的天线，在设计时充分考虑了灵活性和尺寸
2J Antennas 在其内部有线天线系列中新增了新的内部 5GNR 柔性聚合物粘合天线 （2JF0383P）。它将灵活性、一致性、稳健性和易于集成性与卓越的全球蜂窝和宽带互联网连接相结合，并与现有的 LTE 网络完全兼容。采用卓越的 360 度覆盖设计，是 IoT 和 M2M 低功耗广域 （LPWA） 技术的理想选择。这款高性能天线是一种易于即剥即贴的低成本解决方案，具有高效率、可靠性和低设备功耗，使其成为消费类、工业和商业设备应用的大批量设备制造商的理想选择。
建议的应用包括：
– 工业 / 商业和住宅物联网
– 消费电子 / 可穿戴设备
– 公共安全宽带设备
– 商业 / 家庭自动化设备
– 运输 / 汽车
– 机器人 / 自动化
– 无人机和无人机
2JF0383P 通过全向辐射模式优化了 Sub6GHz 频谱在 617 MHz – 5925 MHz 频率范围内的全范围信号强度和信号质量，同时在所有频段保持稳定的峰值增益和效率。除了增强移动宽带和超可靠低延迟通信的新型 5GNR 技术外，这款天线还包括为 5GNR 和 4GLTE 不可用时为先前技术设计的 3G 和 2G，同时改善数据传输、更高的比特率和先进的多路复用技术，从而提高容量和最大吞吐量。
安装和耐用性
2JF0383P 是一款独立于接地平面的嵌入式天线，采用 152.4 × 35 × 0.2 mm 的超薄尺寸设计，采用坚固的粘合安装，可轻松安装到空间受限的塑料外壳内部，包括曲面。这款天线采用生产级柔性聚合物制造，可承受 -40°C 至 +85°C 的极端温度，是极端室内或室外设备应用的理想选择。
我们建议在天线集成过程中最大限度地提高位置、方向、电缆布线和匹配组件的调谐，以实现最佳天线性能。请联系我们的销售部门。2JF0383P 配有标准 U.FL 连接器和 1.37mm 微型同轴电缆，长度为 180mm。
我们的专家团队通过提供各种替代连接器和电缆来协助定制选项，以实现绝对的客户满意度。我们自豪地提供天线集成服务，包括用于阻抗和 OTA（无线）测量的完整天线参数报告。
2J Antennas 支持我们的环境健康，并在制造所有产品时不使用有害材料，这使我们完全符合 REACH 和 RoHS 标准。
