2J Antennas, 单个内部天线,卡入式安装模块,2JM3201C5F天线
高精度 GNSS/GPS/SBAS/IRNSS/L1/L2/L5 有源堆叠贴片天线
| 安装 | 卡入式安装模块 |
|---|---|
| 尺寸 （mm） | 25 × 25 × 12 |
| 工作温度 | -40 °C 至 +85 °C |
天线和电气规格
GPS/GLONASS/北斗/IRNSS/L1L2L5
| 技术 | GPS/格洛纳斯/北斗/QZSS/伽利略/IRNSS/SBAS/L1L2L5 |
|---|---|
| 带宽 （MHz） | 1176, 1227, 1561-1606 |
| 乐队 | L5、L2、L1 |
| 频率 | 1176.45, 1227.6, 1561.098, 1575.42, 1602.00 |
| 标准 | GPS（L5）， 北斗（B2a）， QZSS（L5）， 伽利略（E5a）， IRNSS（L5） / GPS（L2C）， QZSS（L2C） / GPS（L1C）， GLONASS（L1OF）， 北斗（B1）， QZSS（L1C）， 伽利略（E1）， SBAS （L1） |
| 回波损耗 （dB） | ~-11.3， ~-11.1， ~-16.4 |
| 驻波比 | ~2.1：1、~1.8：1、~1.4：1 |
| 无源峰值增益 （dBi） | ~4.2、~3.2、~1.9 |
| 阻抗 （Ohm） | 50 |
| 辐射方向图 | 半球形 |
| 轴比 （dB） | 最大 3dB |
| 极化 | RHCP （英语） |
| 电压 （V） | 1.5 – 6 |
| 有源增益 （dB） | 28 @ 3 伏 |
| 噪声系数 （dB） | 1.6 @ 3V |
| 电流消耗 （mA） | 16 @ 3V |
| 功耗 （mW） | 48 @ 3V |
| 锯过滤器类型 | 预过滤器 |
| 带外抑制 （dB） | ~40 |
| ESD 保护 （kV） | 2 |
主要特点
天线描述
最紧凑的设计、卓越的精度高性能多频段 GNSS 天线，适用于新的全球导航技术

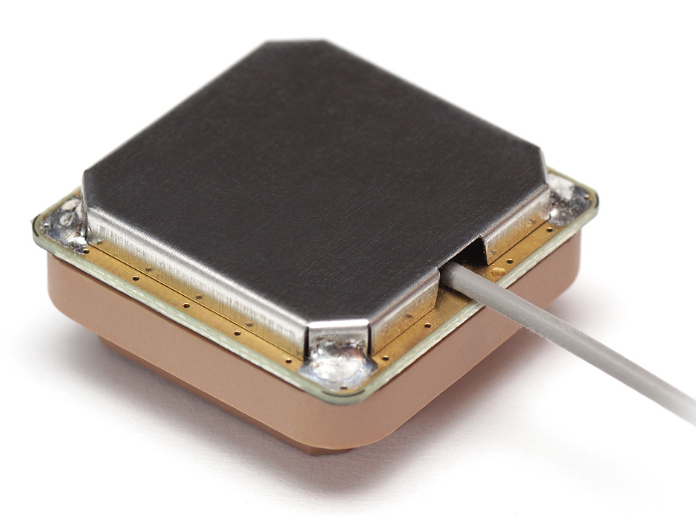

多 GNSS GPS L1/L2/L5 堆叠陶瓷贴片天线的尺寸仅为 25x25x12 毫米，是市场上最紧凑的天线。这款天线专为高精度和自主多频应用而设计，由于集成了 L1、L2、L5 频段，可提供可靠性、更大的带宽和高增益。2JM3201C5F 在 GNSS 上提供并发接收，可满足 GPS、GLONASS、Galileo、IRNSS 和 SBAS 导航技术的需求。L5 频段是市场上最先进的 GNSS 信号，为全球用户提供军用级 GPS 精度，同时支持使用航位推算过程。通过将 L1、L2 和 L5 的精确点定位 （PPP） 与印度区域导航卫星系统 （IRNSS） 相结合，该天线是需要高精度操作的 GIS 测量的 #1 选择。
典型应用包括：
- 航空安全
- 安全关键系统和运输
- 自动驾驶汽车
- 农业
- 导航
该天线采用单馈技术。2JM3201C5F 具有低功耗和宽电压范围，是多种应用的理想选择。它在 1561-1606 MHz （L1）、1227 MHz （L2） 和 1176 MHz （L5） 频率范围内具有高效率，具有 28dB GNSS 有源增益。由于噪声系数低，它具有很强的抗干扰性能。它具有高抑制预滤波器，因此当接收器在复杂的电磁环境（如通信基站应用或城市地区）下运行时，它可以有效地避免断开连接。它提供实时纠错，同时在穿过固体物体或高覆盖率景观时保持厘米级精确位置数据吞吐量。该天线采用右旋圆极化 （RHCP） 技术，非常适合抑制多径衰落和干扰，从而提高信号强度。2JM3201C5F 在 3V 电压下提供 1.6 dB 的低噪声系数，ESD 2kV 保护。
该天线还提供其他配置，包括 RTK/L1L2 （2JM3201C2F） 和 IRNSS/L1L5 （2JM3201C3F）。
安装 / 环境
这款紧凑轻便的天线非常便携，并通过卡入式模块提供轻松安装。两种贴片均由耐用的陶瓷材料制成，可在 -40C 至 +85C 的温度范围内提供耐用性。它是一种独立于接地平面的设计，使其可以不受限制地安全地安装在各种表面上。2JM3201C5F 随附一个标准 U.FL 连接器和一根 100 mm 长的微型同轴电缆标准电缆。它可以通过提供额外的连接器类型、电缆长度和电缆类型来完全定制。2J Antennas 支持我们的环境健康，并在制造所有产品时不使用有害材料，这使我们完全符合 REACH 和 RoHS 标准。
