美国CADDOCK 精密高压电阻 高性能电阻器 - MP800系列Kool-Pak® 功率薄膜电阻器
Caddock Electronics,Inc.生产精密电阻器和电阻器网络。 Caddock使用独特的电阻薄膜技术和工艺技术为性能要求苛刻的应用创建解决方案。
Caddock产品系列包括250多种型号,包括高压电阻,电流检测电阻,贴片电阻,高频电阻,射频电阻,负载电阻,脉冲电阻和无感功率电阻。 Caddock还提供定制电阻和电阻网络解决方案。

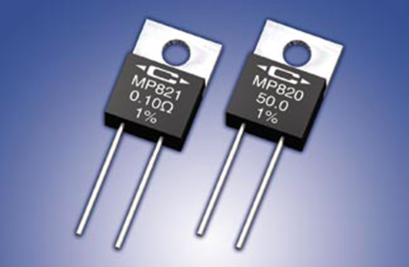

MP800系列Kool-Pak®功率薄膜电阻器
TO-220风格和TO-126风格-无感设计

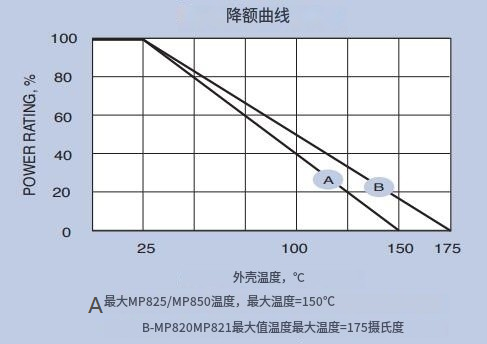

利用您在TO-220和TO-126型功率封装中功率半导体的热设计经验,帮助您充分利用这一独特的功率电阻器系列。热设计问题是相同的,功率处理能力是基于在你的设计中保持的外壳温度。 •20瓦+25°C外壳温度在+175°C降为零。 •可安装金属散热器 •MP820电阻范围为10.0 ohm至10.0 K. •MP821电阻范围为0.020欧姆至9.99欧姆。 •电阻元件与安装表面电隔离。 •用于高速切换,缓冲和射频应用的无应设计。MP820和MP821的构造:
MP820和MP821 Kool-Tab®功率薄膜电阻器采用Caddock的Micronox®电阻膜烧制在平面陶瓷基板上,该基板与铜散热片热结合。电阻器体然后用高温成型化合物成型,以完成金属标签to -220封装。引线连接和电阻元件的几何结构配置,以提供出色的无感性能。MP821标准电阻值:

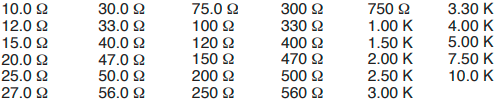

MP821公差:±1%标准(0.5%,5%和20%可用于大多数电阻值)。MP820标准电阻值:
MP820公差:±1%标准(0.5%,5%和20%可用于大多数电阻值)。MP825 TO-126风格电源组

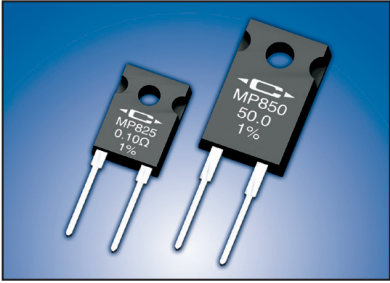

•25瓦+25°C外壳温度在+150°C降为零。 •铜散热器集成在模塑包装。 •电阻范围0.020欧姆至10.0 K。 •电阻元件与安装表面电隔离。 •无感设计。MP850 TO-220风格电源组
•50瓦+25°C外壳温度在+150°C降为零。 •铜散热器集成在模塑包装。 •电阻范围0.20欧姆至10.0 K。 •电阻元件与安装表面电隔离。 •无感设计。MP825和MP850的构造:
MP825和MP850 Kool-Pak®功率薄膜电阻器采用Caddock的结构microox®电阻膜烧制在平面陶瓷基板上。陶瓷基板与铜散热器结合,铜散热器成为金属安装表面。这个组件是模塑的,铜散热器与部件的背面齐平。端子附件和电阻元件的几何结构配置可提供出色的无感性能。询价采购美国CADDOCK 精密高压电阻 高性能电阻器 - MP800系列Kool-Pak® 功率薄膜电阻器
