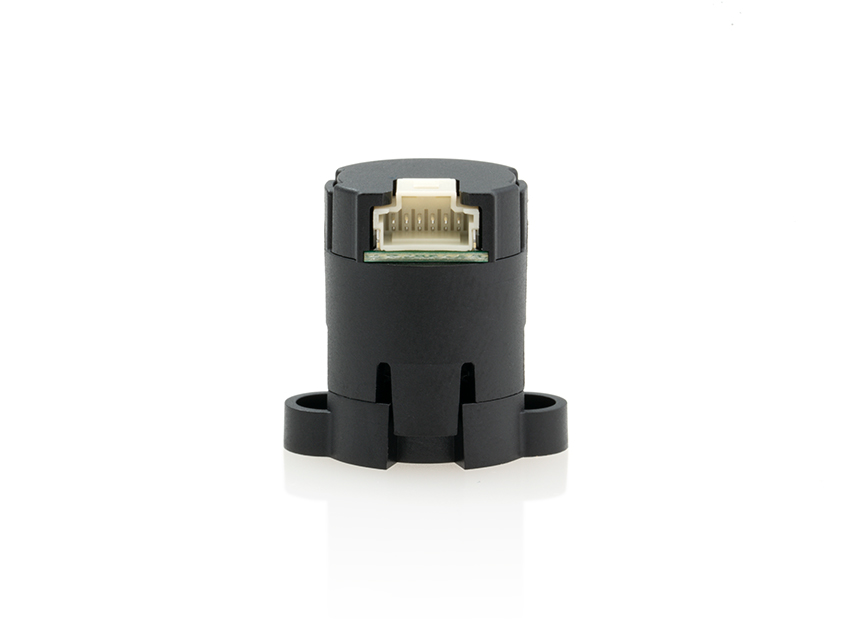

M3K 微型磁性增量式套件编码器

M3K 特点

提供增量式和增量/绝对式两种配置
推入式轮毂弹簧加载夹头设计
电机轴长度可选0.500英寸或0.390英寸
适配轴直径从3毫米到0.250英寸
每转1至8,192个周期（CPR）
每转4至32,768个脉冲（PPR）
A/B/索引增量输出及12位PWM绝对位置输出
锁扣式连接器
单路4~16V供电
5V逻辑电平输出

M3K 产品描述

M3K微型磁性套件编码器专为大批量、空间受限的应用提供轴位置反馈而设计。M3K输出A、B和索引数字正交信号，以及可选的脉宽调制（PWM）绝对位置信号。PWM输出提供与轴绝对位置成比例的脉冲宽度占空比。

M3K采用推入式轮毂设计，可轻松安装到直径从3毫米到0.250英寸的轴上。M3K由三个组件组成：底座、推入式磁性轮毂和编码器主体。多种底座选项可适配不同长度的轴，包括0.586英寸或0.750英寸的螺栓圆。安装推入式夹头夹持轮毂无需工具，使组装非常简便。轮毂可在数秒内安装到标准轴上，提供了一种简单可靠的方式将磁体固定在轴上。随附两颗安装螺钉，用于固定底座和编码器主体。

M3K微型磁性编码器使用Molex PicoClasp（#5013300600）6芯、带极性、1毫米间距锁扣式连接器进行连接。配套电缆和连接器（请参阅电缆/连接器网页）不包含在内，需单独购买。

请注意：由于M3K的设计特点，建议仅进行一次安装。
