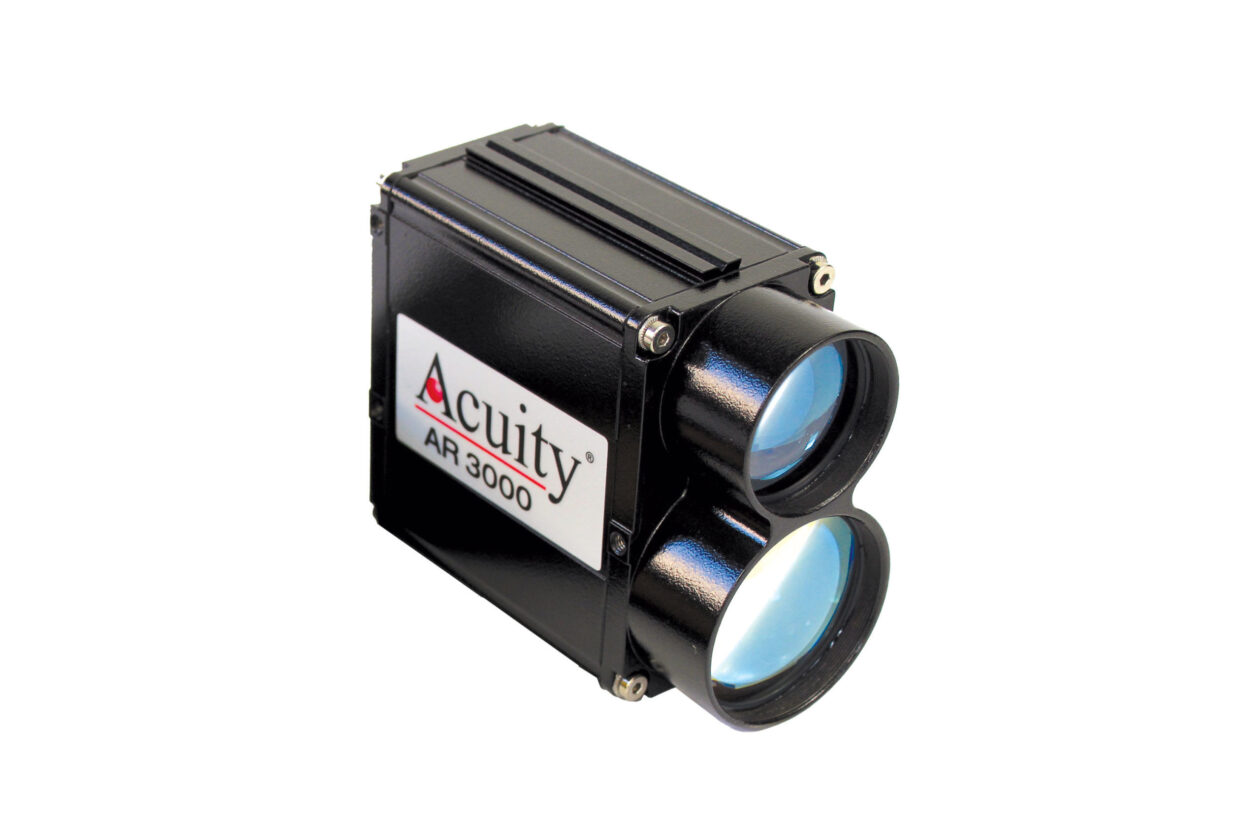

美国Acuity Laser AR3000测距传感器 长距离传感器

AR3000 测距传感器是 Acuity 距离最长的型号。飞行时间传感器非常适合测量起重机和小车的位置，距离自然表面可达 300 米，使用反射板目标时可达 3,000 米。

描述

3000 米的测量范围 Acuity 的测距激光器是一种专为工业应用打造的长距离非接触式测量传感器。AR3000 使用飞行时间测量原理来测量 0.5 米（1.6 英尺）到 300 米（~980 英尺）的目标距离。它可以与任何不透明目标一起使用，专门用于测量低反射率表面（例如沥青、草地、氧化钢和铝）的距离。传感器测量的精度通常为 +/-20 mm，但这取决于目标表面的反射率、环境光和温度条件。深色目标可能会降低激光的范围和精度。在最佳条件下，AR3000 的最大测量频率为 2kHz。 对于非常远的测量，可以使用反射目标材料 （3M Scotchlite 3000X） 将最大测量范围增加到 3000 米（1.9 英里）。 1 级，人眼安全 AR3000 激光测量传感器是一种人眼安全（I 类）红外激光设备，具有板载可见光瞄准导航激光器（2 类）选项，可通过串行接口手动打开和关闭。激光束光斑尺寸为 5 mm，发散度为 0.6mrad。在非常远的距离上可能需要大型目标。 多功能、长距离应用 人眼安全的激光器和坚固的外壳设计（NEMA-4、IP67）使其成为工业测量应用的多功能选择。AR3000 距离激光测量传感器的典型应用包括桥式起重机监控、小车定位、船舶停靠定位应用、车辆和船舶的位置监控、钢铁和滚子厂的过程监控、激光高度计应用和高度测量等。在特殊模式下，AR3000 还可以报告瞬时速度或连续速度测量值，用于其他测量应用。 AR3000 的工作温度为 -40 至 60 °C [-40 至 140 °F]，并具有内置加热器，当超过限制时会自动打开/关闭。可以手动进行专门配置，以满足客户/应用要求，以校准传感器以进行距离测量。 输出和输入 您可以选择标准 RS232 或可选的 RS422 串行接口，以便与计算机或 PLC 通信。AR3000 还配备了标准的 4-20 mA 电流回路输出。模拟输出可以编程为具有自定义测量范围，最小和最大电流可以设置为激光器范围内的任何点。 AR3000 有一个用于指示警报的限位开关。这对于在目标到达设定位置时触发外部设备非常有用。数据格式包括 ASCII 和二进制，并带有可选的终止字符。该传感器还可以在其数据流中输出传感器的内部温度和返回信号幅度。振幅也可以使用传感器后面板上的 LED 指示灯进行定性判断。 AR3000 具有多种测量模式，针对速度、精度、长距离或短测量窗口进行了优化。

规格

AR3000 测距传感器	标准 AR3000 （2mrad 发散）	AR3000（10 mrad 发散度）
范围：
至 90% 反射率目标（白色）	0.5 - 300 米 [20 英寸 - 980 英尺]	0.5 - 50 米 [20 英寸 - 165 英尺]
到 10% 反射率目标（深色）	8 - 200 米 [26 - 650 英尺]	0.5 - 50 米 [20 英寸 - 165 英尺]
至 高增益反射器	最大 3 公里 [1.9 英里]	那
准确性	100 Hz 时为 +/- 20 毫米 [0.79 英寸]
	2000 Hz 时为 +/- 60 毫米 [2.36 英寸]
分辨率	1 毫米 [0.04 英寸]
采样率	最大 2000 Hz，或采样触发（串行命令和模拟）
重量（减去电缆）	850 克 [1.9 磅]	650 克 [1.4 磅]
激光（测量）	905 nm，红外，1 类，IEC/EN60825-1：2001
激光发散	1.7 MRAD	10 先生
工作温度	-40 至 60 °C [-40 至 140 °F]
环境	NEMA – 4，IP67。保持镜头清洁以获得最佳性能。铝制外壳。
