美国Laurel Electronics,计数器和计时器,频率,速率计,流量指示器两个独立的可扩展脉冲输入通道 A 和 B，范围为 0 Hz 至 1 MHz。通道可以进行算术组合。一个通道可以显示速率，而其他通道则显示总计。控制应用的高读取率：交流线路频率可以在几个线路周期内测量到 60.0000 Hz。非常适合用作转速计或涡轮流量计的读数。

特征

两个独立现场可扩展的通道 A 和 B，用于频率、速率或总
来自 NPN 或 PNP 接近开关的输入、触点闭合、数字逻辑、低至 12 mV 的磁性拾取器或高达 250 Vac 的交流输入
频率范围：0.005 Hz 至 1 MHz
在几个线路周期内测量到 60.0000

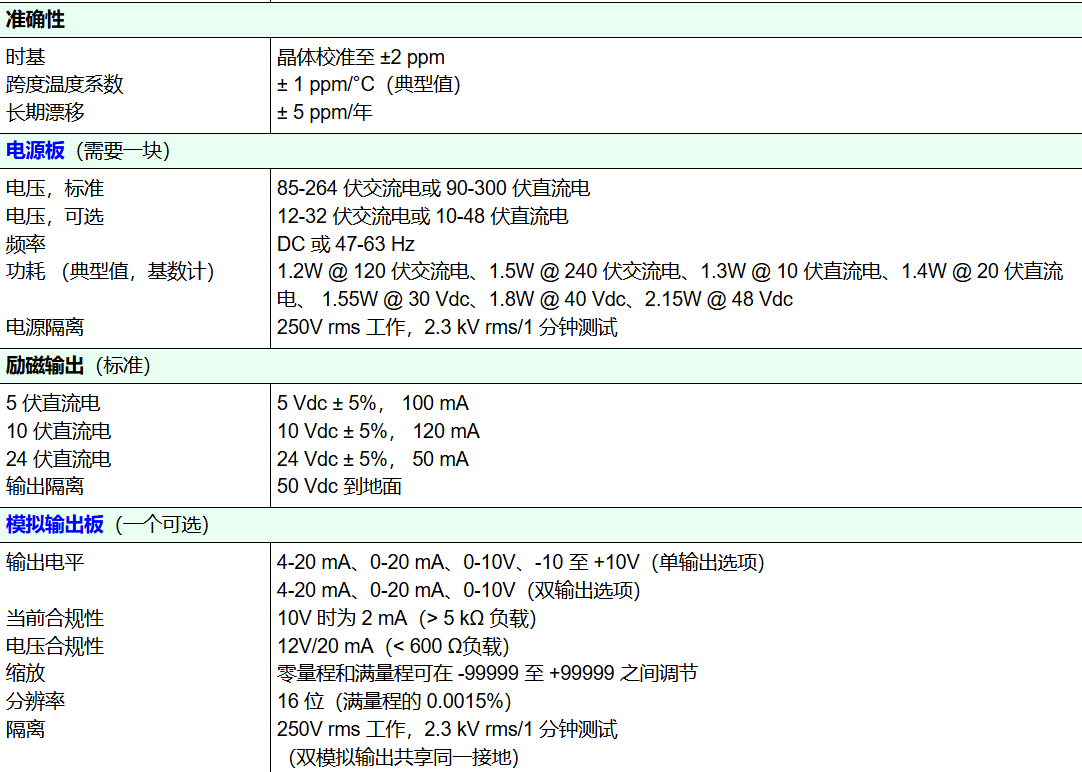

通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 电源
传感器激励输出（隔离）

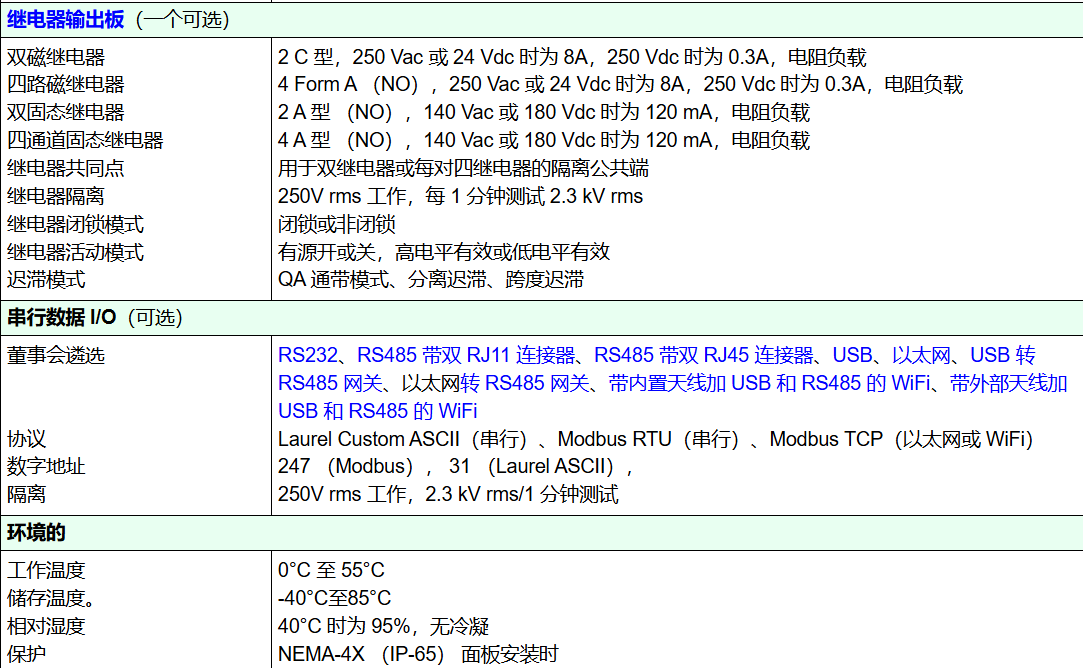

多种选项选择： - 2 或 4 个继电器，机械或固态（隔离） - 1 或 2 个模拟输出（隔离） - 通信：以太网、WiFi、USB、RS232、RS485（隔离） - 同时进行速率和总计、自定义曲线线性化、算术函数 A+B、A-B、AxB、A/B、A/B-1（绘制）

基本计数器版本提供常用的基本功能：

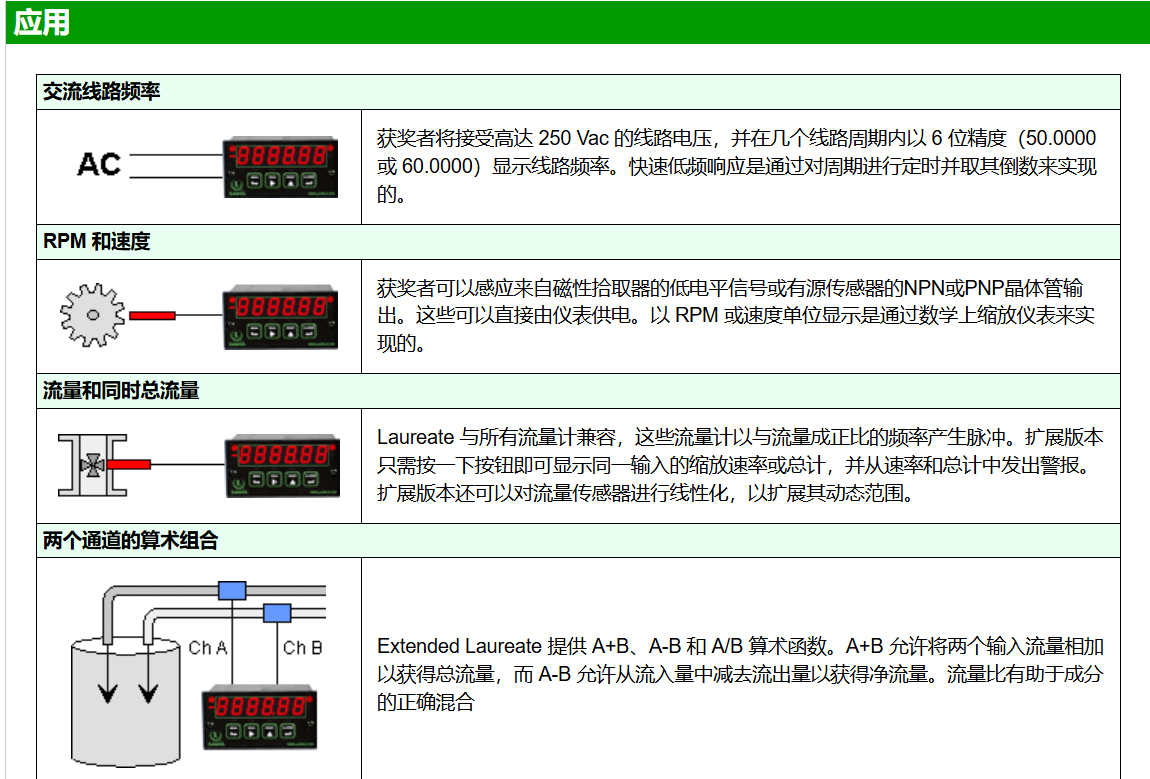

Laureate 双通道频率、速率和周期计是 Laureate 计数器的基本操作模式，带有 FR 信号调理器板。它可以显示 0.005 Hz 至 1 MHz 的频率、以工程单位表示的速率和周期（与频率相反）。正常显示值的范围最多为 999,999 个计数。高于该水平，显示屏将闪烁并变为四位数 XXXXEX 科学记数法。每个通道（A 或 B）都可以根据频率、速率或周期独立缩放。显示的频道是通过前面板按钮选择的。应用示例包括准确显示交流线路频率、RPM、接近开关输入的速度以及涡轮流量计输入的流量。
快速、高分辨率的测量。Laureate 计数器通过在指定的门时间内对整数周期进行计时来确定频率，然后取周期的倒数来确定频率。速率是通过将输入乘以比例因子获得的。与传统仪表相比，反周期方法具有更高的精度和更快的更新时间，传统仪表在时间间隔内对信号脉冲进行计数。交流线路频率可以在几个线路周期内准确测量到 50.0000 或 60.0000 Hz。1000 Hz 信号的测量分辨率为 0.01 Hz，每秒最多 25 个读数。快速响应是报警和控制应用的理想选择。
为了降噪，可以选择 10 或 100 的计数功能和四舍五入功能。也可以通过选择更长的门时间来减少显示读数的变化。可选择自适应数字滤波器，以减少噪声引起的变化，同时快速响应信号的实际变化。

扩展计数器版本提供标准计数器的所有功能以及以下内容：

率和总计同时进行。一个通道可以显示总计，而另一个通道可以显示速率。任一通道的选择都是通过前面板按钮进行的。当相同的信号应用于两个通道时，此模式非常适合流量应用。
自定义曲线线性化。极其精确的自定义曲线线性化允许对涡轮流量计的低端进行线性化。对于设置，用户可以将多达 180 个数据点输入到电子表格或文本文件中。然后，计算机计算非线性线段，这些线段通过 RS232 下载到仪表中。扩展版本允许对线性化速率进行累计。
算术函数。扩展计数器提供算术函数，即 A+B、A-B、Axb、a/b 和 A/B-1（draw）。例如，A+B 允许将两个输入流量相加以获得总流量，而 A-B 允许从流入量中减去流出量以获得净流量。如果使用带频率输出的传感器，AxB 允许根据测得的扭矩和 RPM 或基于力和速度显示马力。A/B 可用于成分的正确混合，而 A/B-1（拉力）用于比较拉伸或张紧率。

FR 双通道信号调节器接受来自接近开关的输入，这些开关具有 PNP 或 NPN 输出、TTL 或 CMOS 逻辑、磁性拾取器、触点闭合、低至 12 mV 的涡轮流量计的低电平输出以及高达 250 Vac 的高电平交流线路输入。内置隔离式 5、10 或 24 Vdc 激励电源可为接近开关和其他传感器供电，因此无需外部电源。

专为系统使用而设计。 可选插件用于通信和控制的板卡包括以太网、WiFi 和串行通信板、双或四中继板以及隔离式模拟输出板。获奖者可以由 85-264 Vac 或可选的 12-32 Vac 供电或 10-48 伏直流电。显示屏有红色或绿色可供选择发光二极管。1/8 DIN 外壳符合 NEMA 4X （IP65）规范面板安装时从正面开始。任何设置功能和前面板按键可以锁定，以简化使用和安全性。内置隔离式 5、10 或 24 Vdc 激励电源可为传感器供电并消除需要外接电源。所有电源和信号通过UL / VDE / CSA等级的螺丝夹进行连接插头。
