Kwant Controls RSCU-H系列方位角控制单元

RSCU-H 系列由以下三种型号组成：

• RSCU-H96（96×96mm）；

• RSCU-H99（118×118mm）；

• RSCU-H144（144×144mm）。

顾名思义，其主要区别在于顶板的尺寸。RSCU-H96 的底部采用机加工铝块设计。RSCU-H144 则采用更传统的结构，因此在机械接口方面可提供更多变型。两者均采用易于识别的圆柱形控制头，与 BUK-H 推进操纵杆相同。

Kwant Controls RSCU-H系列方位角控制单元可用输出信号

• 5KΩ；

• 4-20mA；

• 集成 CAN；

Kwant Controls RSCU-H系列方位角控制单元规格参数

RSCU-H96 和 H144 配备电位器和/或微动开关，用于与推进和转向控制系统的电气接口。默认防护等级为 IP56，并可根据需求限制速度杆行程和/或转向角度。两个部分均可提供可感知的定位点（限位）。

两款型号均可配备步进伺服电机，由以下任一方式驱动：

• 外部控制单元至总线接口模块（“CUBI”）。该模块是（冗余）CAN 总线的接口，构成了第五代电气轴系统 ELAS-5 的基础。CUBI 还提供（有限数量的）I/O 接口，用于人机界面，即信号灯、按钮和蜂鸣器。

• 集成 CAN 电子模块（I-CAN），提供直接的 CAN-Open 机械接口。此选配项需要存在 CAN 总线主站。

Kwant Controls RSCU-H系列方位角控制单元选配项

• 额外或特殊电位器；

• 微动开关触点；

• 定制握把（如木材等其他材料）、徽标；

• 步进电机，用于：

  • 自动对齐（电气轴）；

  • 电气微调；

  • 触觉反馈；

  • 可编程定位点（可感知的限位）；

• 限制杆行程；

• 其他选配项可按需提供。

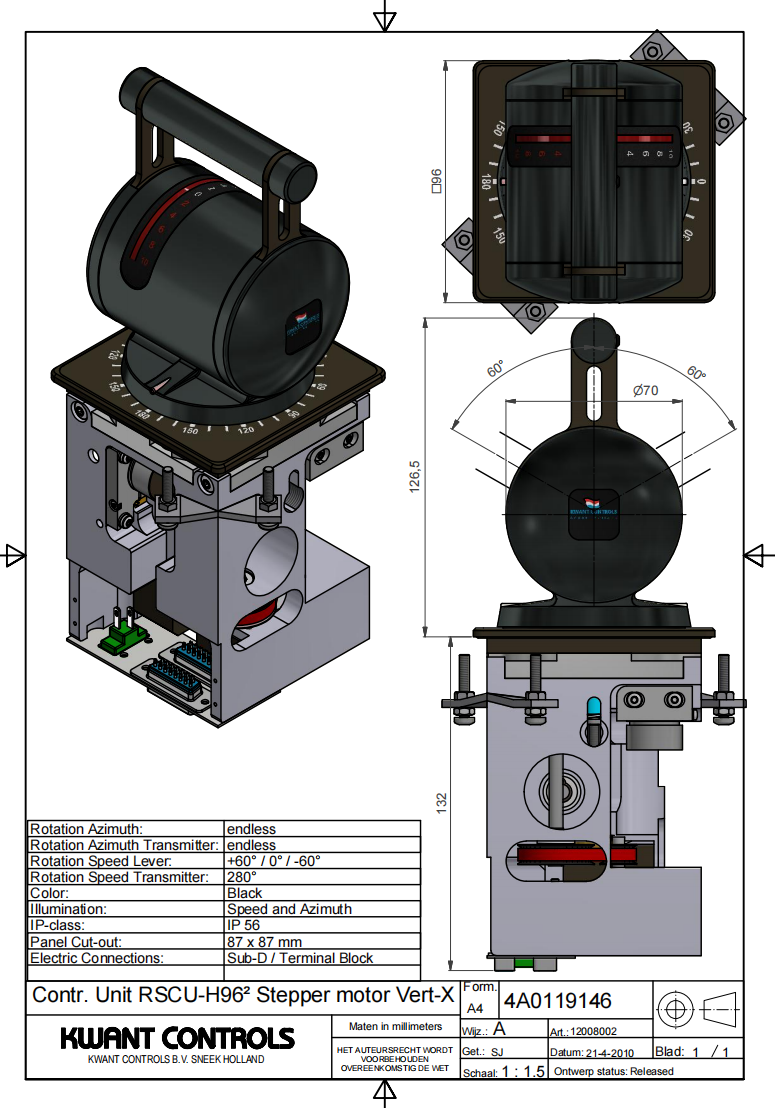

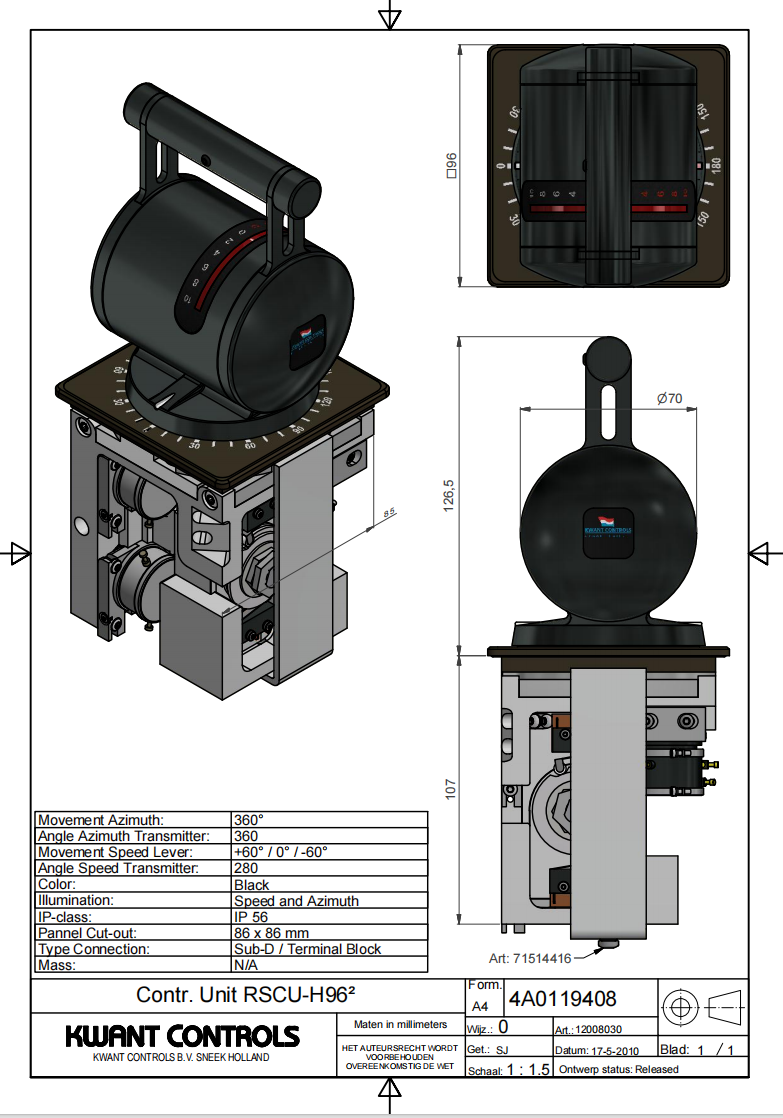

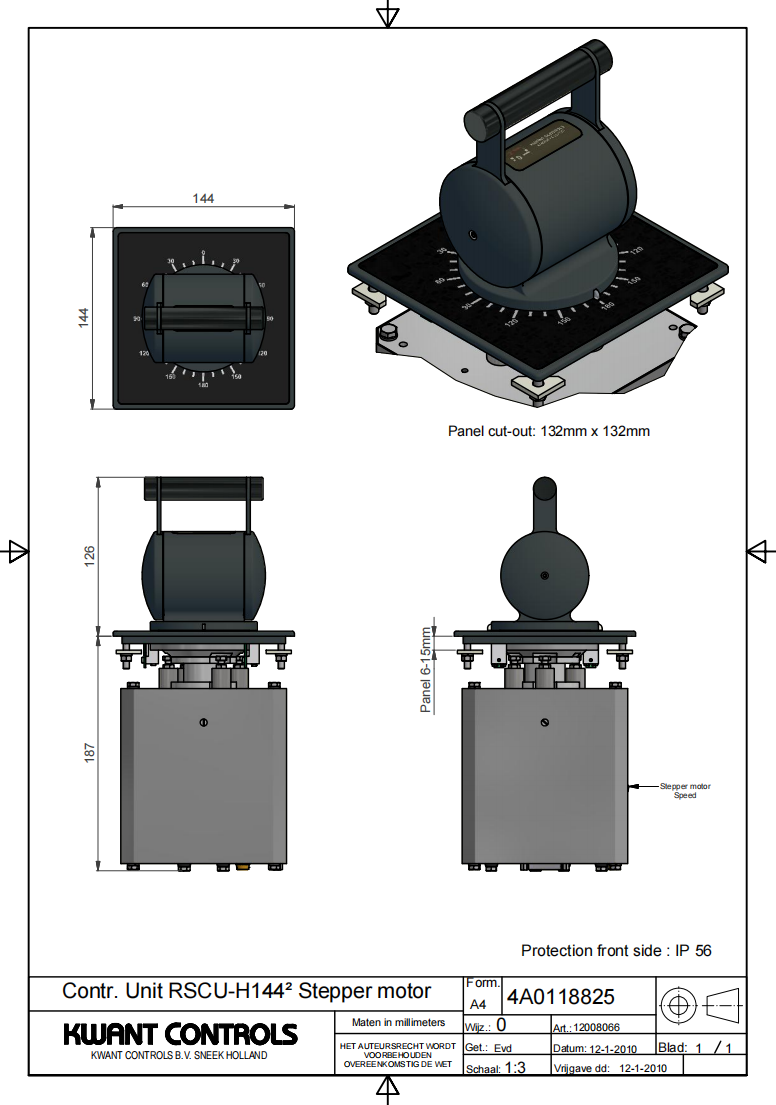

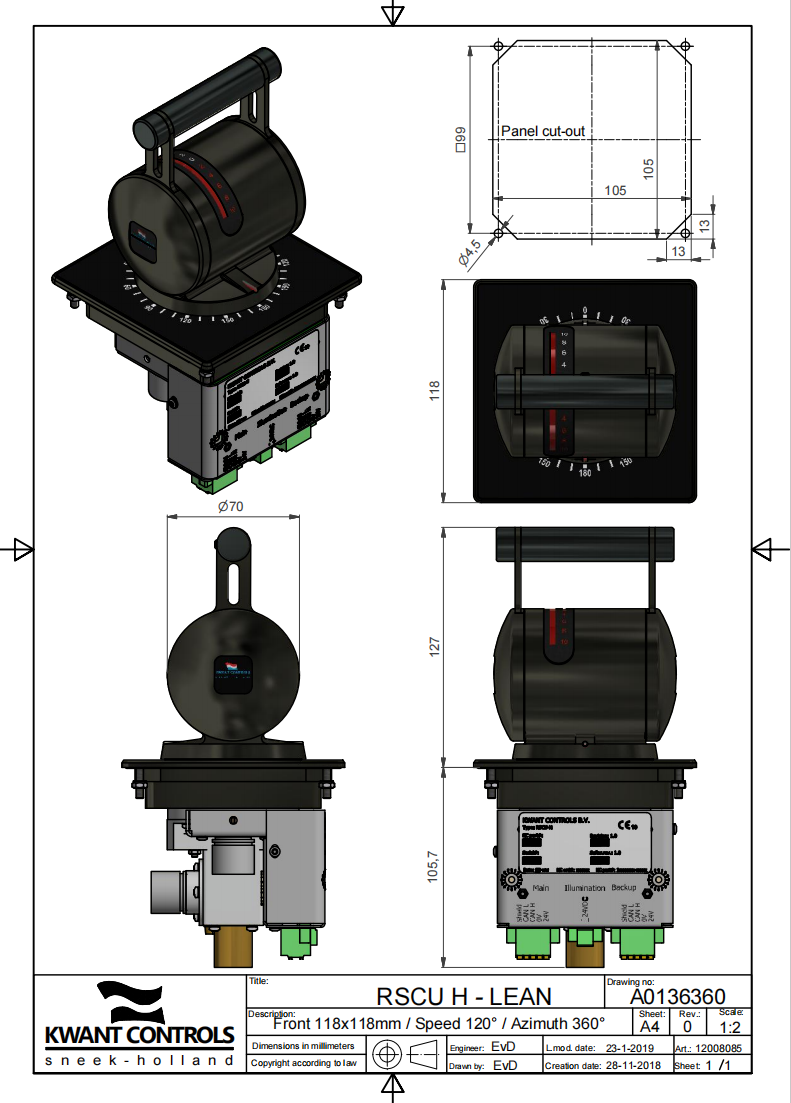

Kwant Controls RSCU-H系列方位角控制单元图纸
