美国NEWMARK SYSTEMS RM系列低温旋转载物台

Newmark Systems 提供各种扩展温度范围以及旋转和线性平台。

Newmark Systems 提供许多线性载物台、旋转载物台和万向节支架，可在 -50°C 至 70°C 之间运行。这些产品使用特殊的电机和润滑剂，允许在这些极端温度下运行。

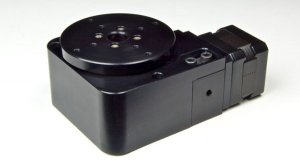

RM-3 低温旋转定位器

此版本的 RM-3 设计工作温度范围为 -50°C 至 70°C。为了达到这个温度范围，我们在所有轴承和蜗轮上都使用了专门设计的步进电机 Molykote 33 润滑脂，并且还对轴承座进行了修改，以便在 -50°C 下正确安装轴承。 RM-3 设计利用单个预紧的交叉滚子轴承进行工作台移动。这种设计方法消除了双轴承配置的使用，从而改善了轴向跳动和摆动。该转台采用蜗轮传动，齿轮比为 90：1 和 45：1。RM-3 配备光学原点开关和 4000 CPR 旋转编码器。我们使用 Envirotronics 热室来验证每个阶段在极端温度下的运行情况。

规格

分辨率	0.29 弧秒（90：1 传动比，250 微步）
准确性	±72 弧秒
最大速度	步进电机：25°/秒（90：1传动比），45°/秒（45：1传动比）
单向重复性	10 弧秒
反弹	125 弧秒
最大负载能力	20.4公斤（45磅）
行程范围	360°连续
编码器	安装在电机后部的光学旋转编码器，带分度的 4000 CPR
限位开关	没有
起源	编码器上的光学原点开关索引标记
传动比	90：1 或 45：1
载物台重量	1.4公斤（3磅）
材料	铝合金结构
完成	黑色阳极氧化
工作温度	-50°C 至 70°C

* 规格为室温（23°C）

尺寸

RM-3 电动旋转载物台

电机选件

尺寸 17 步进电机

NEMA 17 高扭矩无刷电机
1.33 安培/相
2.5欧姆/相
42 oz-in 保持扭矩
1.8度/步
与以下运动控制器兼容： NSC-A1 系列 |NSC-A2L系列 |NSC-G系列

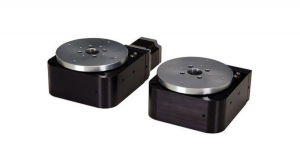

RM-5 低温旋转定位器

此版本的 RM-5 设计工作温度范围为 -50°C 至 70°C。为了达到这个低温范围，我们在所有轴承和蜗轮上都使用了专门设计的步进电机 Molykote 33 润滑脂，并且还对轴承座进行了修改，以便在 -50°C 下正确安装轴承。 RM-5 设计利用单个预紧的交叉滚子轴承进行工作台移动。这种设计方法消除了双轴承配置的使用，从而改善了轴向跳动和摆动。该转台采用蜗轮传动，可用传动比为 72：1 和 36：1。RM-5 配备光学原点开关和 4000 CPR 旋转编码器。我们使用 Envirotronics 热室来验证每个阶段在极端温度下的运行情况。

规格

分辨率	0.36 弧秒（72：1 传动比，250 微步）
准确性	±72 弧秒
最大速度	步进电机：25°/秒（72：1传动比），50°/秒（36：1传动比）
反弹	125 弧秒
最大输出扭矩	4.5 牛米（40 磅英寸）
最大力矩载荷	54.2牛米（480磅英寸）
最大负载能力	90.7公斤（200磅）
行程范围	360°连续
编码器	安装在电机后部的光学旋转编码器，带分度的 4000 CPR
限位开关	没有
起源	光原点开关编码器上的光学索引标记（带编码器选项）
传动比	72：1 或 36：1
载物台重量	3.6公斤（8磅）
材料	铝合金结构
完成	黑色阳极氧化
工作温度	-50°C 至 70°C
