美国Thermionics, e-Gun™,操作、运动和样品处理,样品处理辅料,倾斜平台

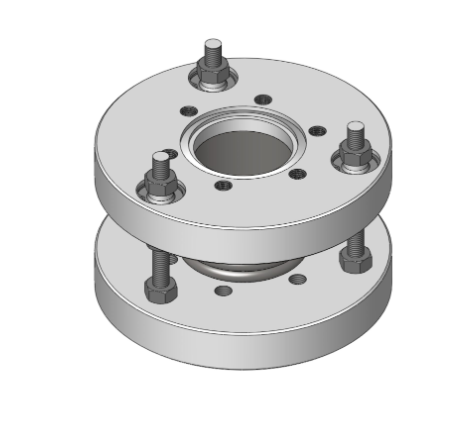

美国Thermionics, e-Gun™,操作、运动和样品处理,样品处理辅料,倾斜平台,TLT 扳手调整倾斜

扳手双轴调整（3 点调整）
1.5“ 内径成型波纹管
2.75“ 外径法兰，螺纹
±4° 倾斜范围
适用于有效载荷的水平安装（悬臂）。
最高烘烤温度：200°C

扳手调整倾斜

倾斜平台允许在两个法兰之间建立（和重复）精确的角度对准。当倾斜台的基座法兰连接到腔室法兰（或定位装置的移动台）并且探头连接到倾斜法兰时，可以改变探头角度和尖端位置。倾斜也可以用作对准对接系统和启动样品转移的廉价方法。TLT 系列就是为此目的而设计的，专为悬臂（水平）负载而设计。TLT 倾斜平台有单轴和双轴单元可供选择

扳手双轴调整（3 点调整）
1.5“ 内径成型波纹管
2.75“ 外径法兰，螺纹
±4° 倾斜范围
适用于有效载荷的水平安装（悬臂）。
最高烘烤温度：200°C

TLTM 千分尺调节倾斜

双千分尺调节
1.5 英寸内径
2.75“ 外径底座法兰，间隙孔
2.75“ 外径倾斜法兰，螺纹

千分尺调整倾斜

倾斜平台允许在两个法兰之间建立（和重复）精确的角度对准。当倾斜台的基座法兰连接到腔室法兰（或定位装置的移动台）并且探头连接到倾斜法兰时，可以改变探头角度和尖端位置。倾斜也可以用作对准对接系统和启动样品转移的廉价方法。TLT 系列就是为此目的而设计的，专为悬臂（水平）负载而设计。TLT 倾斜平台有单轴和双轴单元可供选择

双千分尺调节
1.5 英寸内径
2.75“ 外径底座法兰，间隙孔
2.75“ 外径倾斜法兰，螺纹
可拆卸，带有独立的成型不锈钢波纹管
不锈钢滚珠轴承枢轴
可烘烤至 200°C 完全组装
高达 ±7° 的倾斜范围（注意：与 XYZ 机械手一起使用时，倾斜台的实际可用角度范围受机械手波纹管内径、轴向探头外径和 Z 范围位置的法兰到法兰距离的限制）
双角度锁

TLTW 倾斜平台

倾斜舞台

倾斜平台允许在两个法兰之间建立（和重复）精确的角度对准。当倾斜台的基座法兰连接到腔室法兰（或定位装置的移动台）并且探头连接到倾斜法兰时，可以改变探头角度和尖端位置。倾斜也可以用作对准对接系统和启动样品转移的廉价方法。TLT 系列就是为此目的而设计的，专为悬臂（水平）负载而设计。TLT 倾斜平台有单轴和双轴两种型号。
