EOPC SC-SYS-2SXY 锁相谐振扫描系统

Resonant Scanners Phase Locked To Generate Repeating Pattern

谐振扫描器锁相以生成重复图案

EOPC SC-SYS-2SXY 锁相谐振扫描系统特点与优势

驱动器将两个不同频率的谐振扫描器锁相，以生成重复图案（例如：光栅扫描或李萨如图案）
频率范围：10 Hz 至 16 kHz
相位稳定性：0.01%
频率稳定性：±50 PPM
每个扫描器均提供位置输出/监测输出
幅度稳定性：0.01% 或更优

EOPC SC-SYS-2SXY 锁相谐振扫描系统介绍和参数

谐振扫描器用于投影和数据采集应用。

SC-30 型高速谐振扫描器非常适合用作 X、Y 光栅扫描系统中的高频“X”扫描器，以及用于主/从锁定模式的系统。

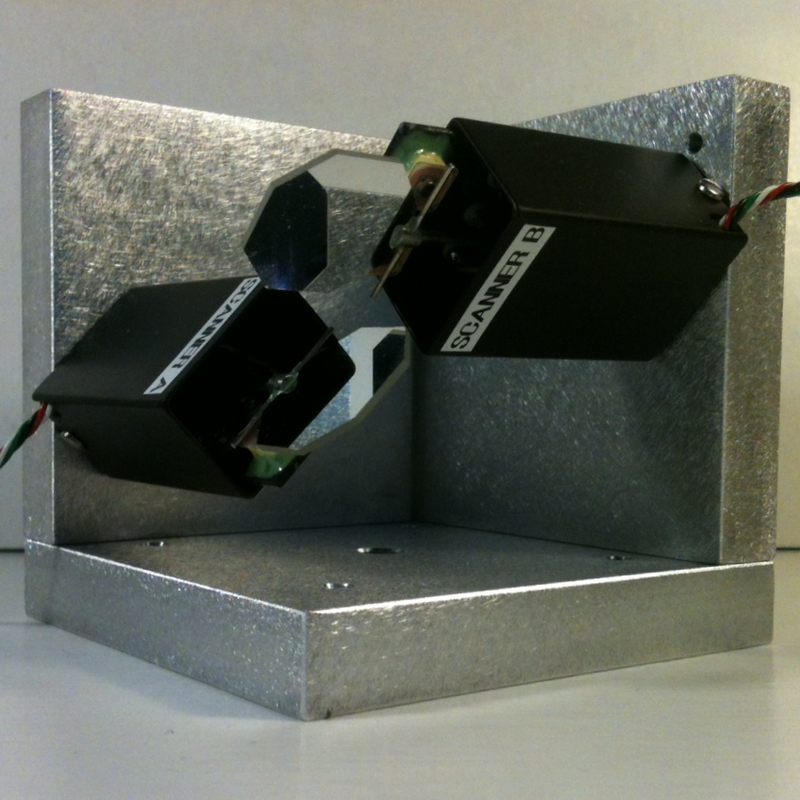

SC-SYS-2SXY 扫描系统由两个不同频率的谐振扫描器（SC 型，超小型扫描器除外）以主/从模式锁定而成。扫描器“X”为高频，扫描器“Y”为低频。这两个扫描器各自为单一固定频率，可从 5 Hz 至 20 kHz 范围内选取。它们尺寸小、重量轻、成本低且寿命长。它们需要低功耗驱动电子设备，并且不辐射任何电磁干扰（EMI）。这些扫描器具有高幅度稳定性和极低幅度抖动；晃动小于 1 弧秒。这些扫描器适用于红外、可见光、紫外和高真空环境。

扫描器“X”在其谐振频率 Fx 下工作。扫描器“X”的频率与扫描器“Y”的频率（Fy）之比为“n”。因此，n = Fx/Fy，其中 n 为整数，并按客户要求出厂设置。

PLD-2SXY 驱动器为全集成式，带有前面板控制和内部电源。PLD-2SXY-PC 驱动器是印刷电路板级驱动器，需要外部 ±15V 直流电源。

PLD-2SXY 驱动器将两个不同频率的谐振扫描器（SC 型，超小型扫描器除外）以主/从锁相模式锁定，以生成重复图案（例如：光栅扫描或李萨如图案）。

通过将两个谐振扫描器以主/从模式锁定，可以生成 X、Y 光栅扫描系统。

该系统由扫描器“X”（高频）和扫描器“Y”（低频）组成。这两个扫描器各自为单一固定频率，可从 10 Hz 至 16 kHz 范围内选取（例如：10 kHz）。扫描器“X”在其谐振频率（Fx）下工作。扫描器“Y”以主/从模式锁相至扫描器“X”。与主动扫描器的相位关系由工厂按客户要求设置（0° 至 360°），并可通过前面板在至少 ±45° 的范围内调节。

PLD-2SXY-110 或 PLD-2SXY-220 驱动器是用于 110V 或 220V 的全集成带外壳驱动器（请注明）。该驱动器具有用于幅度和相位的前面板控制以及内部电源。带外壳驱动器的尺寸为：12 × 10 × 3.8 英寸。

PLD-2SXY-110/220 是带外壳驱动器的版本，配有线路电压选择开关，可在 110Vac 或 220Vac 线路电压下工作。

PLD-2SXY-PC 驱动器是印刷电路板级驱动器，需要外部 +/-15V 直流电源。

该系统可作为“独立”设备使用，也可集成到仪器或系统中。尽管扫描器可在较大温度范围内使用，但不建议该驱动器用于温度敏感型应用。

前面板控制

项目	说明
电源	用于开启驱动器的电源开关
锁定模式	扫描器以主/从模式锁相
振荡器模式	扫描器以其谐振频率自振荡（未锁定）
相位控制电位器	相对于彼此调节扫描器相位，±45°
位置监测	每个扫描器的扫描器位置输出，BNC 连接器
幅度控制	每个扫描器的扫描幅度调节电位器
输出	用于连接至每个扫描器的输出连接器

规格参数

参数	规格
频率范围	10 Hz 至 16 kHz
扫描器幅度稳定性	0.01% 或更优
位置监测	模拟位置输出，最大 ±5V，最大负载 1 kΩ
扫描器幅度稳定性	0.01% 或更优
相位调节范围	最小 ±45°
相位稳定性	0.01%
频率比 Fx/Fy	按客户规格出厂设置
工作温度范围	仅室温
电源输入	110V 交流或 220V 交流，50–60 Hz，20W

EOPC SC-SYS-2SXY 锁相谐振扫描系统应用

该系统可作为实验室中的“独立”设备使用，也可集成到仪器或系统中。X、Y 扫描系统为涉及光束偏转的各类应用提供廉价的高性能方案：TV、HDTV，用于 2D 和 3D 成像、光刻、照相排版、分色、CAD/CAM、高分辨率显示系统、卷材检测和激光打标系统等等。该扫描系统还用于机器人、医学非侵入性研究与测试、交通运输、非击打式打印和激光扫描、检测系统，以及高速、高分辨率显示系统和机器视觉。许多应用涉及红外和紫外波长、高真空或低温条件。该扫描器可承受冲击和振动，可安装在移动车辆、检测系统的运动臂或机器人上。

16 kHz 和 8 kHz 扫描器最适合满足 TV/HDTV 的线扫描高分辨率要求。然而，8 kHz 扫描器在同时进行双向扫描时，将以相同的像素放置精度产生相同的每帧（页）扫描线速率。在 16 kHz、8 kHz 和 4 kHz 频率下工作可消除外部振动。谐振扫描器具有极低的横轴晃动。扫描间重复性远低于 1 弧秒峰峰值光学。

为实现高谐振频率，重要的是尽可能保持低惯性。建议用户在 8 kHz 及以上频率时选择铍镜。这种镜子具有高刚度和低惯性。

Electro-Optical Products Corp. 可提供完整的两轴谐振扫描器-振镜（多面转镜）扫描系统，或提供客户构建系统所需的带驱动电子设备的谐振扫描器。

X、Y 扫描系统为涉及光束偏转的应用提供廉价的高性能方案：TV、HDTV，用于 2D 和 3D 扫描对象，用于分色，生成存储在计算机内存中的图像并将其投射到屏幕上，生成数据和/或直接将数据传输到生产单元（CAD/CAM），以及用于检测系统等等。该扫描系统用于机器人、医学非侵入性研究与测试、交通运输、非击打式打印和激光扫描、检测系统，以及高速、高分辨率显示系统和机器视觉。

EOPC SC-SYS-2SXY 锁相谐振扫描系统订购信息

A) 扫描器信息： 类型 [SC-XX]；镜面尺寸 [mm]；角度 [峰峰值，度，光学]；频率 [Hz]

示例：部件号 SC-10-10×10-20-100。该部件号表示 SC-10 型扫描器、10mm 方形镜面、20° 峰峰值光学扫描角和 100 Hz 工作频率。

B) 驱动器信息： 按客户规格。
