SK010PA 偏振分析仪 Schaefter+Kirchhoff 偏振分析仪设备， SK010 保偏光纤、保偏器件测试工具，多范围偏振分析仪

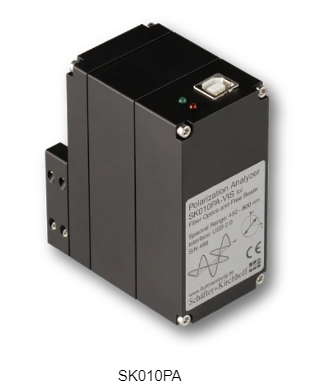

SK010PA 偏振分析仪 SK010PA偏振分析仪是将激光束源耦合到保偏光纤电缆中的通用测量和测试系统。偏振态（SOP）的测定，包括所有四个斯托克斯参数、PER（偏振消光比）、偏振度（DOP）、椭圆率等。 USB 2.0供电设备（控制、数据传输和电源）将SOP显示在庞加莱球面上或显示为偏振椭圆 PM光纤评估和偏振对准的特殊程序与用于自由光束应用的微型台架系统、导轨或笼式系统兼容，光纤应用包括FC APC适配器

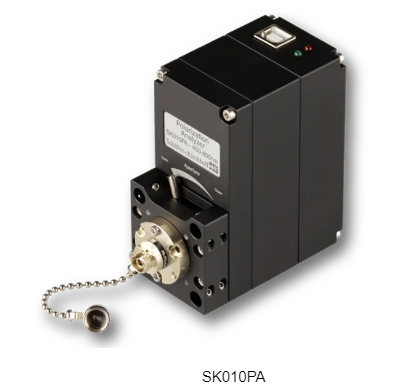

偏振分析仪SK010PA是用于将激光束源耦合到保持偏振的光缆中的通用测量和测试系统。一个标准的设备包括偏振检测仪，与微平台系统相兼容，以及一个FC-APC光纤适配器连接头（其他光纤连接头有ST， DIN_AVIO，SMA，PC，APC，SMA-905High Power 5°/8°）。或一个对于不同光束直径的微平台适配器（φ：12,25,32,45和55mm）。测量方式耦合到偏振分析仪的辐射在被光电探测器记录之前，先经过旋转的四分之一波片和固定的偏振器。软件SKPolarizationAnalyzer评估从光电二极管信号和四分之一波片的时间/位置信息的详细分析中检索到的斯托克斯参数。然后在庞加莱球上描绘了偏振状态，在该状态下可以轻松看到偏振状态的任何变化，包括旋转方向（在北半球或南半球上已显示）。

耦合到PM光纤的偏振对准SK010PA偏振分析仪提供了一些程序，用于优化光源的入射偏振方向与光纤的偏振轴的对齐方式以及测量偏振消光比（PER）。该过程始于在温度改变或光纤弯曲时记录出射偏振态，以使出射偏振起伏。然后，将一个圆自动拟合到Poincaré球面上的数据点，并显示平均和PER。该圆的半径表示对准的质量，因为它示出了光纤偏振轴与入射辐射的偏振轴之间的角度偏差。对于较佳对准的理想光纤，数据圆会聚到单个点，即圆心。在所示示例中，庞加莱球上的圆具有较大的半径。在连续测量出射偏振态期间，然后使光纤轴相对于激光源的偏振轴旋转。当出射偏振态尽可能接近庞加莱球上的圆心时，可以达到较佳对准。然后第二次测量揭示了光纤的偏振对准的参数。

自由光束测量偏振分析仪还可以用于为自由光束应用设置良好定义的偏振状态。对于这些类型的测量，须使激光束轴与偏振分析仪正确对准。可以使用微型工作台或40mm笼式系统，并使用4根杆或导轨系统进行连接。四分之一波片的调整SK0101PA偏振分析仪可用于对准和量化延迟光学器件，例如带集成四分之一波片的光纤准直器60FC-Q。对于这些准直仪，可通过旋转四分之一波片来调节偏振。当到达极点时，将设置圆偏振光，右旋圆偏振位于北极，而左旋偏振位于南极。
