Gigahertz Optik TR-9600光度计

Tr-9600-1：10(2.000 mA至3.000 nna)手动或自动测距

用于光脉冲波形分析的高速数字数据采集器

TR-9600型光度计主要用于调频和单脉冲闪烁光源的脉冲轨迹分析。

---

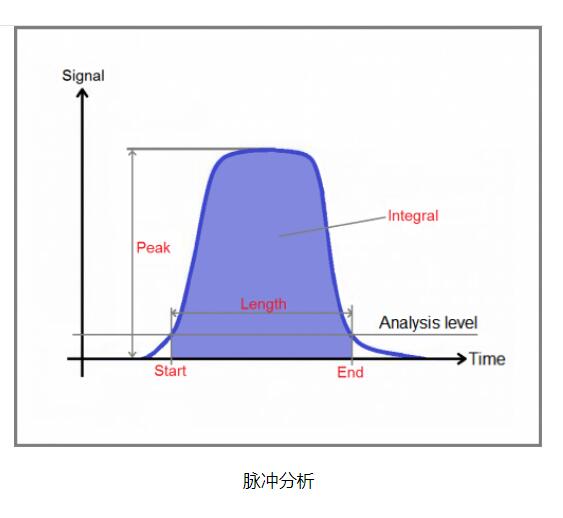

脉冲波形与脉冲数据的完整分析

• 脉冲轨迹形状
• 绝对光测量装置的峰值功率
• 脉宽和脉宽
• 单脉冲能量
• 脉冲重复频率

---

100 ns或1 s上升时间放大器

TR-9600模拟信号放大器的上升时间为1s(tr-9600-1)或100 ns(tr-9600-2*)。电流电压放大器的增益为10级，以达到最佳的信噪比可调。

---

10兆采样/秒ADC

一种高速模拟数字转换器(ADC)将模拟信号数字化，采样率可达10 MSample/s，用于高时间分辨率测量。其12位分辨率高于8位典型数字示波器。

---

具有100 ns采样率和预触发功能的高速瞬态记录器

数字数据存储在高速存储介质中，高速存储介质设计为瞬态记录器，允许采样率高达10兆采样每秒或每100 ns采样一次。瞬态记录器的预触发功能允许在触发事件之前存储测量数据。两百万个样本可以存储在内存中。

---

通过RS 232或IEEE 488和触发器I/O接口进行远程操作

该单元可通过RS 232和IEEE 488接口进行远程控制操作。BNC连接器可用于触发信号的输入和输出，也可用于具有TTL信号能力的外部设备。

---

软件

基于Windows的软件提供了tr-9600，提供了通过RS 232或IEEE 488接口进行远程控制、脉冲形状测量和分析所必需的所有功能。

---

光探测器测量范围规范

TR-9600光度计与光探测器相结合的测量范围由光学计的测量范围规范和探测器头的响应度计算如下： 典型响应度为3nA/(W/cm)的辐照度探测器²):

• 最大可测辐照度(0)：2mA/3na/(W/cm)²)=6,666,666 W/cm^2 **
• 噪声等效辐照度(范围9)：10 mV=0.3na=10W/cm²
• 最小可测量辐照度(0范围)：10 W/cm 2*50(按用户规定的信噪比)=500 W/cm

---

有限动态范围和电容限制

由于TR-9600器件带宽较宽，噪声水平高于标准验光仪，限制了仪器的动态范围。因此，必须根据要测量的信号强度仔细地选择tr-9600检测器。 为了避免脉冲轨迹的失真，必须考虑光电二极管和电缆对探测器电容的影响。为了减少这些影响，推荐用于TR-9600的大尺寸探测器的电缆长度为0.2米。这是一个更大的关注与tr-9600-2。请向工厂咨询技术支持。

---

^*具有100 ns上升放大器的TR-9600-2由于电容匹配而限制了光探测器的选择自由，也由于带宽的增加而在可用的动态范围内限制了光探测器的选择。请与工厂联系讨论您的申请。 ^**最大可测量的辐照值也可能受到热辐射、强紫外线辐射或其他依赖于应用的参数的限制，这些参数必须由最终用户考虑。

范围Nr.	增益	最大范围	上升时间	带宽	噪声	误差
			(10% – 90%)		(P-p)	(20 C)
AR0	1 Ma/V	±2Ma	1人	333千赫	2 MV	< 1% ± 2 mV
AR1	300 A/V	±600 A	1人	333千赫	3 MV	< 1% ± 2 mV
AR2	100 A/V	±200	1人	333千赫	2 MV	< 1% ± 2 mV
AR3	30 A/V	±60A	1人	333千赫	3 MV	< 1% ± 2 mV
AR4	10 A/V	±20A	1人	333千赫	2 MV	< 1% ± 2 mV
AR5	3名A/V	±6A	1人	333千赫	4 MV	< 1% ± 2 mV
AR6	1名A/V	±2A	3人	111千赫	4 MV	< 1% ± 2 mV
AR7	300纳瓦/伏	±600 NA	3人	111千赫	10 MV	< 1% ± 2 mV
AR8	100纳瓦/伏	±200 NA	30 s	11千赫	4 MV	< 1% ± 2 mV
AR9	30纳瓦/伏	±60 NA	30 s	11千赫	10 MV	< 1% ± 2 mV
