美国Spectron-MUPI-23 通用信号调节器，温度补偿
MUPI-23
Universal Signal Conditioner, Temperature Compensated
通用信号调节器，温度补偿
产品信息:

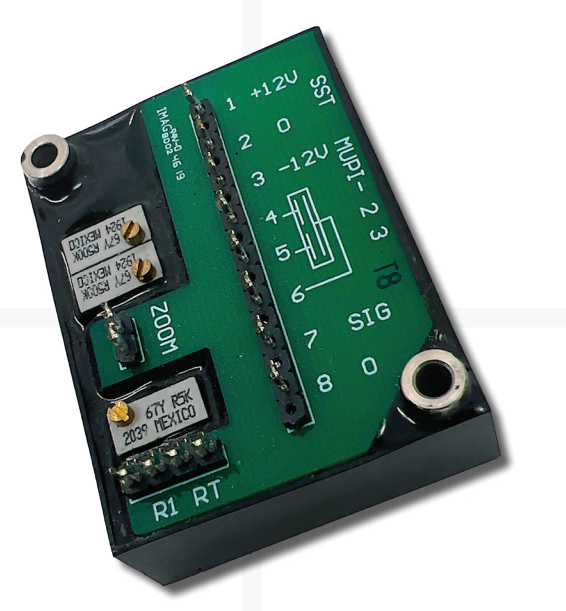

MUPI-23通用信号调节器是一个独立的、完全功能的、可调节的调节模块，具有比例因子温度补偿的额外功能。这个紧凑的环氧封装包含了所有所需的电子和接口电路，用于操作任何Spectron单轴电解倾斜传感器。利用军规组件，这个双极直流输入/输出设备内部生成传感器所需的交流激励电压，并将传感器输出解调成平滑的放大直流输出电压。温度补偿功能减少了整体测量误差，使输出高度准确。制造过程中的在线质量控制确保在商业和军事应用中的最大可靠性。内部电路允许传感器与调节模块之间的距离最多为65英尺（20米），几乎没有不利影响。此外，电源和/或显示单元可以距离调节模块数百码或米，从而实现最大的现场灵活性。其他MUPI-23的特点包括零偏/增益/对称调节、反极性保护、输出过载（短路）保护、用于简化安装的分叉/可焊接端子，以及适用于恶劣环境的振动和冲击生存能力。
规格参数:
输入电压 ........................................................................................ +/-11 至 +/-16V直流电源 无负载输入电流 ..................................................8 mA（最大，任意一侧） 传感器激励 ......................................... 5V 峰峰值，方波，1kHz（标称） 输入阻抗 .......................................................................................... 5兆欧姆 输出 .................................................................................. +/-11V直流输入时 +/-7V直流 线性度 ..................................................................... 全量程的 0.04%（最大） 时间常数 ...................................................................................................... 40 毫秒 零偏（空值）调节 .......................................................................... +/-1V直流 输出纹波 ............................................................0.3% 输出信号的峰峰值，55dB 增益和对称调节 - 通用增益 = 通过外部电阻（R2，参见接线图）调节为 1 到 10 倍 - 微调增益和对称度 = 个别加（+）和减（-）调节（+/-50%） 重量 ..................................................................................................................100 克 安装 . .............................................................. 四个用于 M3 螺丝的通孔 振动.......................................................................................................2g，10 - 500Hz 冲击 ....................................................................... 20g，11 毫秒，3 个方向 温度系数（不含传感器的模块） - 零点 ............................................................................................ 0.02% 全量程 / 摄氏度 - 标度 .......................................................................................... 0.03% 全量程 / 摄氏度 温度范围 - 工作 ............................................................................................... -25 至 +70摄氏度 - 存储 ................................................................................................... -40 至 +80摄氏度温度补偿 - 可以使用外部硅温度传感器（KTY81-120）和电阻（SBT）对组件（模块和传感器）进行温度补偿 。精确的电阻值由将十位电阻箱放在 R3 上并调整至获得所需结果来确定。通过这种配置，可以将 比例温度系数误差从0.3%/摄氏度（标称）降低到0.03%/摄氏度（标称）。请参阅接线图查看连接 点。
尺寸：
询价采购美国Spectron-MUPI-23 通用信号调节器，温度补偿
