ARRA 同轴衰减器 微型连续可变衰减器
ARRA 同轴衰减器 微型连续可变衰减器
这些装置代表了最完整的微型连续可变衰减器系列。大多数型号重 2 或 3 盎司，已适用于所有类型的军事应用。由于以非接触方式实现衰减，因此这些单元可提供最大的无磨损性能和高可靠性。
微型连续可变衰减器 应用
标准形式非常适合可以设置衰减，然后锁定并长时间放置而不移动的应用。面板安装版本非常适合需要前面板调整并通过输出功率进行监控的应用。
转数刻度盘非常适合需要校准或参考复位的面板安装应用。

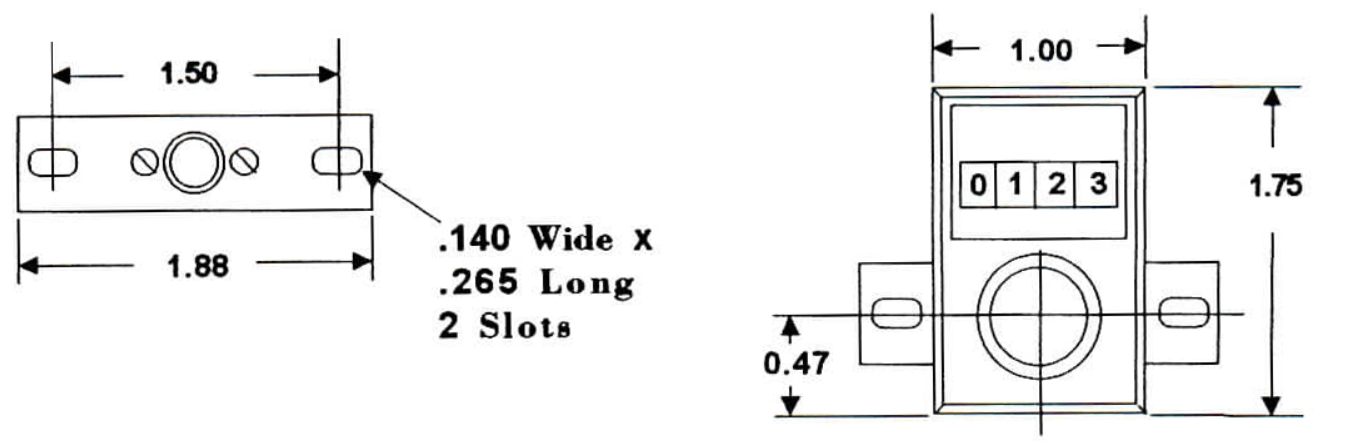

数字计数器版本执行与转数刻度盘相同的任务，但分辨率更高。T和D选项都可以通过使用校准图表进行校准。订购 CT 或 CD 选项。
ARRA 的同轴衰减器可在 DC-18 Ghz 频段上提供可靠的射频/微波信号，衰减水平为 1-100 db。这些坚固耐用的同轴衰减器有多种封装样式可供选择，以满足客户的需求。手动控制的衰减器提供面板安装、转弯计数器和数字读数等选项。ARRA 提供平坦电平和校准衰减器，功率电平为 5 至 10K 瓦。
ARRA 还提供校准的固定同轴衰减器套件以及数字和电压控制衰减器。
可选功能
标准衰减器封装 2191 和 3651 型具有带锁紧螺母的非平移 1/4“ 直径轴。它们在不到 20 圈的时间内实现完全衰减。
为了保持多功能性，该衰减器有 3 个其他包装。要指定这些选项，请在型号前加上 P 表示面板安装版本，T 表示转数版本，或 D 表示数字计数器版本。订购选项后，标准表格 2191 更改为面板安装型的表格 4321、转数型的表格 4319 或数字计数器类型的表格 0-3345。标准表格 3651 成为面板安装型的表格 4322，转数型的表格 4320 或数字计数器型的表格 0-3346。
一般规格
射频功率：平均 5 瓦，峰值 3 kW
连接：SMA 母头标准
温度范围：-55°C 至 +85°C
可复位性：0.1 dB 或更高
材料：主体 - 铝 / 连接器 - 不锈钢
完成：符合 MIL-C-22750 的 ARRA 蓝色
安装规定：所有表格都有螺纹孔或通孔
频率范围 （GHz） |
衰减范围 （dB） |
VSWR（最大值） |
插入损耗 （Max dB） |
标准外形尺寸 |
型号* |
|
| 1.0-2.0 | 10 | 1.8 | 0.5 | 3651 | 3814-10 | |
| 1.5-2.0 | 15 | 1.7 | 0.5 | 3651 | 3814-15 | |
| 2.0-4.0 | 10 | 1.8 | 0.5 | 2191 | 4804-10 | |
| 20 | 1.5 | 0.5 | 3651 | 4814-20 | ||
| 2.5-4.0 | 10 | 1.5 | 0.5 | 2191 | 4804-10X | |
| 3.6-4.3 | 10 | 1.5 | 0.5 | 2191 | 4-5804-10 | |
| 20 | 1.5 | 0.5 | 2191 | 4-5804-20 | ||
| 30 | 1.5 | 0.5 | 3651 | 4-5814-30 | ||
| 4.0-8.0 | 10 | 1.5 | 0.5 | 2191 | 5804-10 | |
| 20 | 1.5 | 0.5 | 2191 | 5804-20 | ||
| 30 | 1.5 | 0.5 | 3651 | 5814-30 | ||
| 6.0-11.0 | 10 | 1.5 | 0.5 | 2191 | 5-6804-10 | |
| 20 | 1.5 | 0.5 | 2191 | 5-6804-20 | ||
| 30 | 1.5 | 0.5 | 2191 | 5-6804-30 | ||
| 40 | 1.5 | 0.5 | 3651 | 5-6814-40 | ||
| 8.0-12.4 | 10 | 1.5 * | 0.5 | 2191 | 6804-10 | |
| 20 | 1.5 * | 0.5 | 2191 | 6804-20 | ||
| 30 | 1.5 * | 0.5 | 2191 | 6804-30 | ||
| 40 | 1.5 * | 0.5 | 3651 | 6814-40 | ||
| 8.0-18.0 | 10 | 1.5 * | 1.0 | 2191 | 9804-10 | |
| 20 | 1.5 * | 1.0 | 2191 | 9804-20 | ||
| 30 | 1.5 * | 1.0 | 2191 | 9804-30 | ||
| 40 | 1.5 * | 1.0 | 3651 | 9814-40 | ||
| 12.0-18.0 | 10 | 1.7 | 1.0 | 2191 | 9804-10X | |
| 20 | 1.7 | 1.0 | 2191 | 9804-20X | ||
| 30 | 1.7 | 1.0 | 2191 | 9804-30X 系列 | ||
| 40 | 1.7 | 1.0 | 2191 | 9804-40X | ||
带频率的平面模型
频率范围 （GHz） |
衰减范围 （dB） |
衰减 vs （频率 ±dB） |
VSWR（最大值） |
插入损耗 （Max dB） |
外形规格 |
标准型号 |
|
| 2.5-3.0 | 20 | 1.0 | 1.5 | 0.5 | 3651 | 4813-20A 型 | |
| 2.9-3.1 | 10 | 0.5 | 1.5 | 0.5 | 3651 | 4813-10A | |
| 20 | 0.5 | 1.5 | 0.5 | 3651 | 4813-20B | ||
| 3.0-4.0 | 15 | 1.0 | 1.5 | 0.5 | 3651 | 4813-15A | |
| 3.7-4.2 | 20 | 1.0 | 1.5 | 0.5 | 3651 | 4-5813-20 | |
| 4.0-8.0 | 10 | 1.0 | 1.5 | 0.5 | 3651 | 5813-10 | |
| 20 | 1.5 | 1.5 | 0.5 | 3651 | 5813-20 | ||
| 5.4-5.9 | 20 | 0.5 | 1.5 | 0.5 | 3651 | 5813-20A | |
| 5.9-6.5 | 20 | 0.5 | 1.5 | 0.5 | 3651 | 5813-20B 系列 | |
| 7.2-7.8 | 30 | 0.5 | 1.5 | 0.5 | 3651 | 5813-30A 型 | |
| 7.2-8.4 | 30 | 1.0 | 1.5 | 0.5 | 3651 | 5-6813-30A | |
| 7.9-8.4 | 30 | 0.5 | 1.5 | 0.5 | 3651 | 6813-30A | |
| 8.0-12.4 | 10 | 0.5 | 1.5 * | 0.5 | 3651 | 6813-10 | |
| 20 | 1.0 | 1.5 * | 0.5 | 3651 | 6813-20 | ||
| 8.0-18.0 | 10 | 1.5 | 1.5 * | 1.0 | 2191 | 9803-10 | |
| 8.5-10.5 | 10 | 0.5 | 1.5 | 0.5 | 2191 | 6803-10A | |
| 20 | 0.5 | 1.5 | 0.5 | 2191 | 6803-20A 型 | ||
| 10.0-12.0 | 30 | 0.5 | 1.5 | 0.5 | 2191 | 6803-30A | |
| 10.5-12.4 | 10 | 0.5 | 1.6 | 0.5 | 2191 | 6803-10B | |
| 20 | 0.5 | 1.6 | 0.5 | 2191 | 6803-20B | ||
| 12.0-18.0 | 10 | 1.0 | 1.7 | 1.0 | 2191 | 9803-10A 系列 | |
| * 11 GHz 以上为 1.7 VSWR。 | |||||||

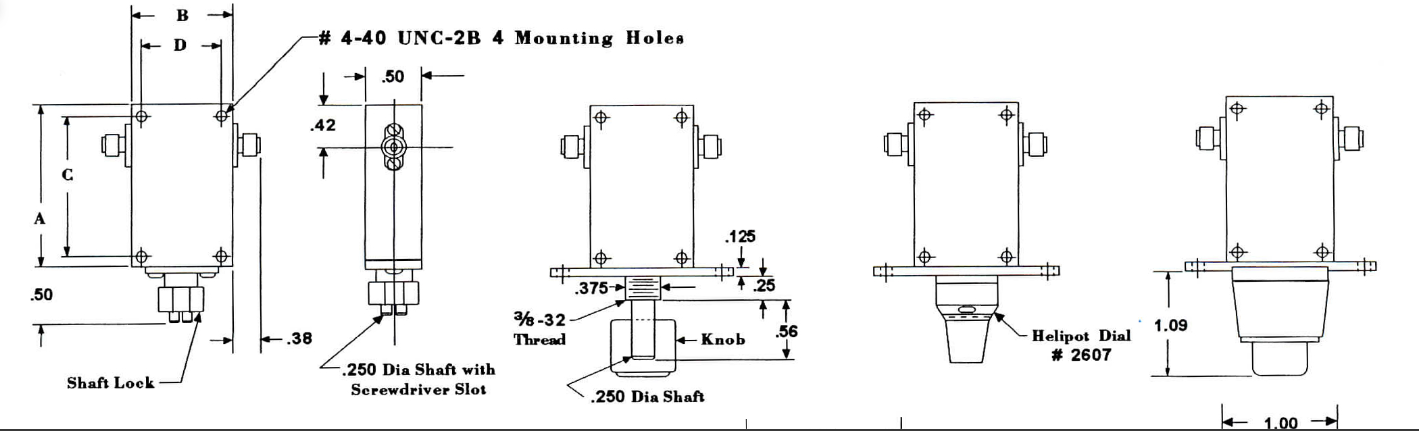

形式 |
一个 |
B |
C |
D |
| 2191 | 1.75 | 1.00 | 1.594 | 0.844 |
| 3651 | 2.00 | 1.25 | 1.844 | 1.094 |
