美国 APC INTERNATIONAL 压电条带制动器

Stripe 执行器 – APC 不再库存这些执行器。

将您的要求发送给 APC 以供审核。最小起订量为 100 件，交货时间约为 12 周。

背景信息

弯曲或弯曲致动器旨在响应电信号产生相对较大的机械偏转。两条压电陶瓷薄条粘合在一起，通常极化方向重合，并并联电连接。当施加电输入时，一个陶瓷层膨胀，另一个陶瓷层收缩，导致促动器弯曲。偏转很大，但相对于堆叠执行器产生的力，阻挡力很低。并联电气配置确保对输入的高灵敏度;偏置电压电路可以通过消除陶瓷层去极化的可能性来延长执行器的使用寿命。

• 专有的分层技术提高了灵活性，允许更大的挠度
• 陶瓷层的并联电气配置确保对输入的高灵敏度;与偏置电压电路兼容，消除了陶瓷层去极化的可能性

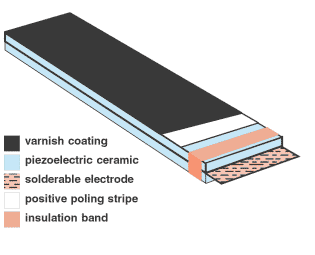

• 清漆层对表面进行电绝缘，防止潮湿、灰尘和其他危害
• 白色条纹标识正表面
• 板之间可焊接的电极粘合
• 未涂覆涂层的部件的厚度公差

先进的分层技术使 APC International， Ltd. 能够开发出 Stripe 致动器，这是一种可弯曲致动器，可实现比传统设计更大的挠度。条形致动器的名字来源于表示正表面的白色条纹。 固定在悬臂安装配置中的标准尺寸 Stripe 致动器具有高达 >2.5 mm 的偏转范围，以响应 150 V（最大）输入。如果偏转被阻止，则 Stripe 执行器将产生可用的力。下面讨论的关系可以帮助您确定这些促动器的偏转和阻塞力。 Stripe 执行器的易损表面涂有一层特殊的清漆，该清漆对表面进行电气绝缘，并保护其免受湿气、灰尘和其他可能缩短执行器使用寿命的危害。可焊接电极在板之间粘合。

Stripe Actuator 的性能

使用此信息来确定哪些自由长度、厚度、宽度和外加电压的组合将提供 Stripe 致动器所需的挠度或力。Stripe 执行器的测量值将在计算值的 ±30% 以内。

影响 Stripe Actuator 性能的变量

1. 尺寸 – 总长度 （ltot） 自由长度 （lf） 宽度 （w） 厚度 （h）
2. 挠度
3. 悬臂安装：粘合附件
4. 悬臂安装：点附件
5. 并联驱动 – （对输入高灵敏度）最大 50 V
6. 偏置驱动 –（消除去极化的可能性）最大 150 VDC 偏置

用于估计 Stripe Actuator 性能特征的计算

特征	计算	结果
总挠度	2.2 x 10-6x （ [lf]2 / [h]2 ） （ [V] ）	毫米
合规	26.4 x10-5 x （[lf ]3/ （ [w] ） （ [h]3 ）	—
阻挡力	[挠度] / [顺从]	N
Resonance Frequency	3.2 x 105 倍 （ [水平] / [低频]2 ）	赫兹
