美国CADDOCK 精密高压电阻高性能电阻器 USG型超稳定精密高压电阻器

Caddock Electronics，Inc.生产精密电阻器和电阻器网络。 Caddock使用独特的电阻薄膜技术和工艺技术为性能要求苛刻的应用创建解决方案。

Caddock产品系列包括250多种型号，包括高压电阻，电流检测电阻，贴片电阻，高频电阻，射频电阻，负载电阻，脉冲电阻和无感功率电阻。 Caddock还提供定制电阻和电阻网络解决方案。

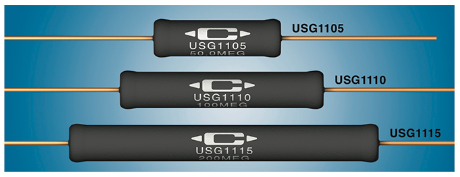

USG型超稳定精密高压电阻器

高性能高压应用要求在这些应用中使用的高压电阻器具有最佳的温度系数和长期稳定性。为了满足这些苛刻的要求，Caddock推出了USG型超稳定精密高压电阻器。利用我们久经考验的Tetrinox®电阻膜系统，这些USG型电阻器被开发出来，以优化低温系数性能和长期稳定性。通过使用具有最佳Tetrinox®加工工艺的特定陶瓷芯材料，我们能够在制造过程中非常严格地控制工作温度从-40°C到+85°C的重要超稳定性能参数。这种独特的工艺提供三种阀体尺寸的特定电阻值。USG型电阻器非凡的工作稳定性将提高您的高压系统的性能。 USG型超稳定型的性能特点精密高压电阻器: •温度系数和公差:10ppm /°C±0.1%或20ppm /°C±0.2% •典型负载寿命稳定性为每1000小时0.025% 在+85℃，0.05%每1000小时。最大值。 •三种机身尺寸提供5KV的连续额定电压 10KV和15KV。 •每种身体尺寸提供的特定电阻已选定的生产性能最佳。 •超低温度系数最大限度地减少自热(预热)施加高电压后的漂移或由电压的变化引起的漂移施加的高电压。 •自定义低TC高压串:50KV, 100KV等

规格:

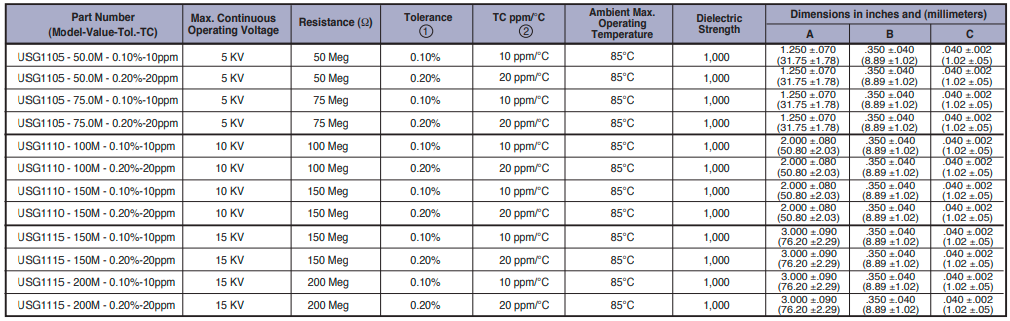

(圆圈内的数字参考上述零件编号表中的列)

公差:±0.10%或±0.20%测量在室温(23°C±2°C)在100vdc。

温度系数:10ppm /°C或20ppm /°C，参考25°C。∆R在-40°C和+85°C，在额定电压的50%下测量。绝缘电阻:10000兆欧，最小。过电压:1.5倍最大连续工作电压5秒，∆R最大0.05%。热冲击:Mil-Std-202，方法107，条件A，∆R 0.05% max。防潮性:Mil-Std-202，方法106，∆R 0.05% max。负载寿命:在+85°C额定电压下1000小时∆R 0.025%典型，∆R 0.05%最大。引脚镀锡易于锡焊封装:高温硅胶保形。存储温度:-40℃~ +105℃。
