Zircar Zirconia,ZR-CEM,单组分氧化锆胶粘剂

Zircar Zirconia,ZR-CEM,单组分氧化锆胶粘剂氧化钇稳定氧化锆水泥品脱供应特征：

•自产自用独特的ZYBF散装纤维

•高达2200°C（3992°F）的高温稳定性10 wt%相稳定氧化钇

•可在多个大气 •固化后耐水和蒸汽低收缩率，高强度 •单组分粘合剂 •安全使用-不易燃

低收缩…高强度…水泥胶…… 多孔氧化锆绝缘材料的高温粘接。将ZYFB板粘合成较大的组件，或将ZYF或ZY纺织品粘合成所需的任何形状

产品信息：

ZR-CEM型氧化锆水泥是一种白色的单组分钇稳定氧化锆胶粘剂，使用温度限制为2200℃。ZR-CEM专门用于将我们的ZrO 2纤维陶瓷毡，板和圆柱体粘合到自己或多孔备用隔热材料，如多孔耐火砖，氧化铝和硅酸铝纤维板。ZR-CEM由ZYBF制造我们在佛罗里达的工厂采用原始的ZIRCAR工艺生产的散装纤维，纽约,美国

ZR-CEM由ZYBF氧化钇稳定的氧化锆磨粉纤维和亚微米颗粒组成。添加硅酸钾和醋酸锆粘结剂以增强粘结特性。ZR-CEM呈弱酸性（pH值为5），在干燥和烧制时形成牢固的粘结

使用说明：

紧密结合的表面

在使用前务必将所有成分充分混合。确保要连接的表面清洁无尘。用刷子、刮刀或抹刀将ZR-CEM充分地涂在要连接的两表面上。根据需要重复涂敷ZR-CEM，直到两表面都保持湿润和流动状态。起初，一些材料会吸收ZR-CEM。用足够的压力将湿表面推在一起，迫使一些水泥流出。用刀或刮刀将粘合剂的多余部分从接合处清除。在移动或投入使用前彻底干燥接合件。干燥时间从几分钟到一天或更长时间不等，具体取决于零件的大小和湿度。通过加热可以加速干燥过程，但不要超过200°F（90°C）。通过至少800°F（426°C）的烧制完成接合剂的固化。通常可以在初始加热周期中完成固化。为了获得最佳的接合效果，不要预先润湿要连接的表面

大于1/16英寸的补孔或粘接不匹配表面

将一液盎司（约30毫升）的ZR-CEM与6克轻压的ZYFB、ZYF或ZYBF混合，制成浓稠的糊状物。用抹刀或泥铲把糊状物抹入空隙。干燥和固化的速度比上面列出的要慢一些

氧化锆纤维材料的表面涂层或硬化

薄ZR-CEM稍微加水，以允许更深的穿透表面。清洁待涂覆的表面，确保没有灰尘。使用刷子或海绵将稀释的ZR-CEM涂抹在待涂覆的区域。不要涂抹厚度超过0.03英寸，否则表面涂层可能会破裂。按照上述建议，在不超过200°F（80°C）的条件下风干或烘箱干燥，在800°C（426°C）下固化。如果纹理是不可接受的，考虑使用ZR-RIG。

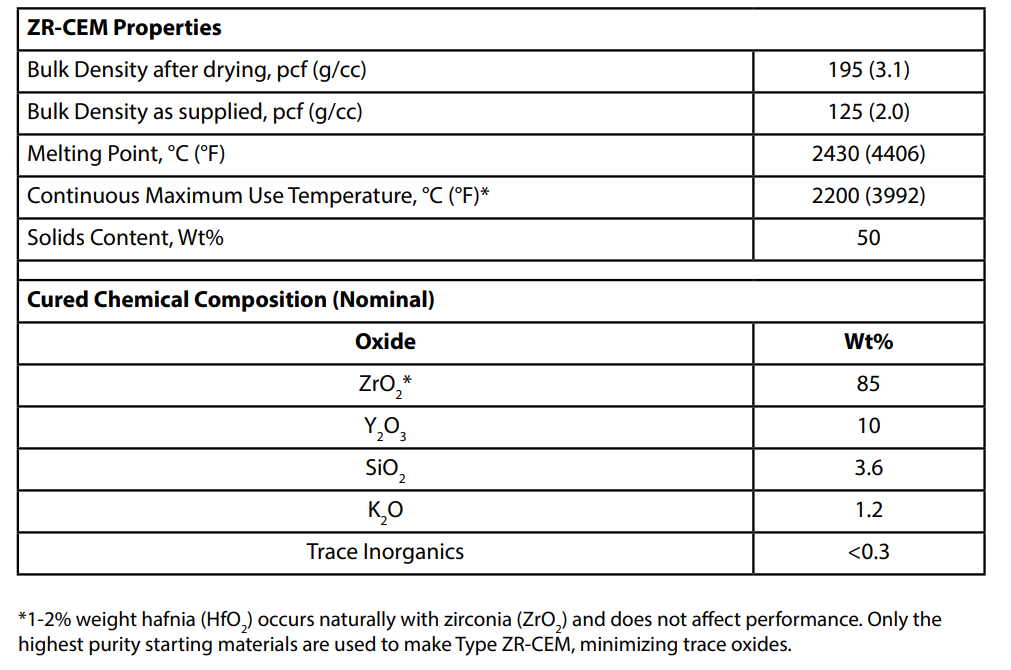

性能和特征：

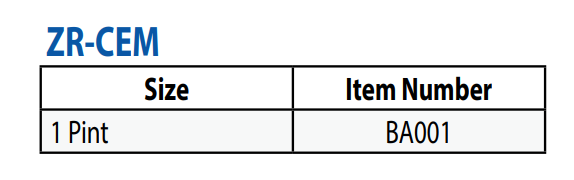

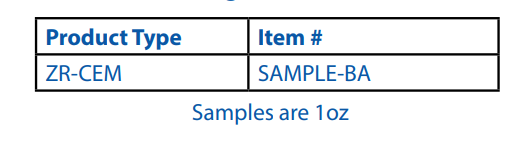

应用：结合氧化锆纤维陶瓷 ZR-CEM用于将氧化锆纤维陶瓷材料粘合在一起或粘合到其他多孔表面，ZR-CEM用于修复由锆纤维陶瓷材料制成的炉壁上的裂缝和开口。对于在大多数炉窑应用中，一旦水泥干燥，粘合在一起的部件即可投入使用。在800°F（426°C）或更高的温度下进行固化可能有助于在使用前消除乙酸。固化后的接头强度高于每立方英尺30磅密度的锆质绝缘材料ZYFB-3、ZYZ-3和ZYC的抗拉强度。由于机械或热应力过大，通常首先会从绝缘材料本身发生拔出或分层现象成型刚性管、定型托盘等形状成型刚性管、定型托盘等形状 ZR-CEM可用于将纤维陶瓷材料（如ZYF、ZYK或ZYW）粘合在一起，并在模具上干燥以形成刚性管、设置托盘或其他形状 ZR-CEM具有厚漆的稠度，应该是使用前充分混合。ZR-CEM可由浸，刷，铲或滚。如果ZR-CEM变成经蒸发、去离子水或蒸馏水增稠即可用来使水泥恢复原来的稠度。ZR-CEM不可燃，不受冻结影响。为0.03英寸厚的粘合剂，一品脱水泥将覆盖大约7接合面平方英尺。标准产品尺寸和订货信息：
