加拿大VibroSystM Inc ZPU-5000 保护监测和分析单元

ZPU-5000 保护、监测和分析单元

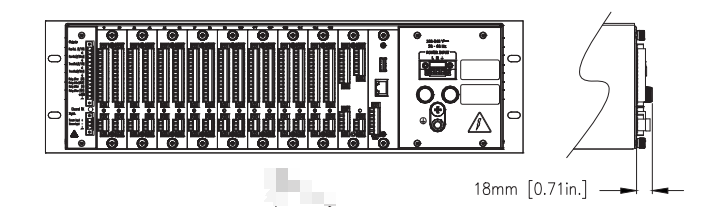

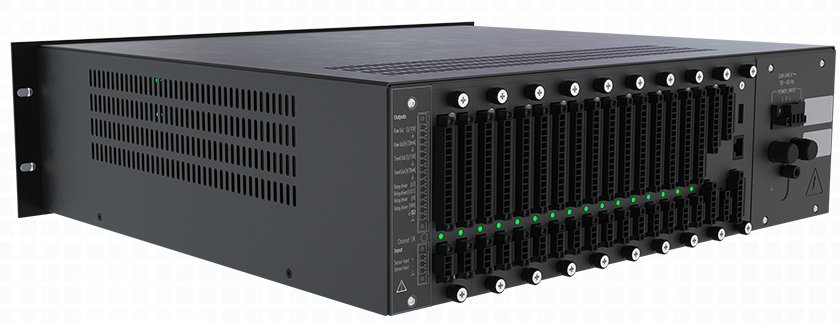

背面

ZPU-5000是一种多通道采集仪器，用于监测和保护大型旋转机械。ZPU-5000可用于网络(带有ZOOM服务器)和独立配置，可以同时监控多个参数并与ZOOM软件通信。 多通道处理仪表和监控/保护装置

应用完成大型旋转电机的在线监测、实时分析、保护、报警管理和发展趋势等，如：

汽轮发电机
水轮发电机
大型电机

描述 ZOOM®处理单元（ZPUTM）同时监测大型旋转机器上的多个参数。它在自动和测试模式下执行各种类型的测量，处理数据，检查报警条件，并将数据传输到ZOOM控制器，以便通过ZOOM软件快速、有效地进行机器条件的数据解释。 ZPU-5000可以同步所有参数的采集与凸极机器的每个转子极的通过，或对非凸极机器使用外部采集触发器。它跟踪多达16个高速输入（混合压力、位移、振动等）正在研究的机器从静止到超速状态。互连额外的zpu扩展了监控范围和功能。

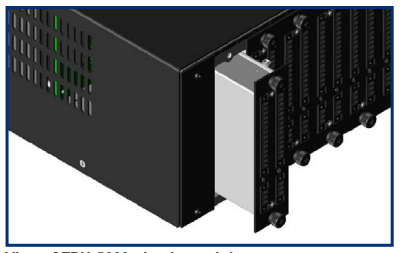

ZPU-5000插件模块的视图

主要特点 最多16个高速输入功能：可接受4-20 mA、0-5V、0-10V、+/- 5V、+/-10V、-2/-18V还兼容ICP®传输模式采样率：10000个采样/秒（每通道）最多64个模拟输出 - 32个处理过的原始输出（每个模拟输入两个）电压和电流 - 32个趋势输出（每个模拟输入两个）电压和电流注：趋势输出也可用于输出组合值(Smax、ØSmax）对所有输入进行连续独立报警监控，每个输入有四个可配置报警阈值（包括外部继电器驱动器）。另外： -系统OK（外部继电器驱动器） -通道OK（外部继电器驱动器）
