美国L. J. Engineering 487型电子真空调节器

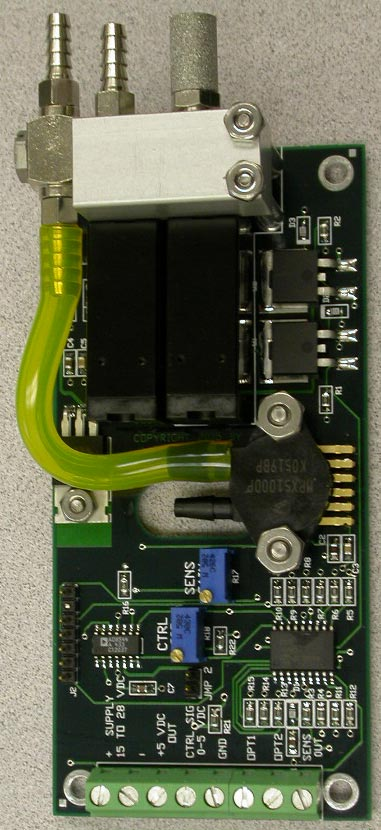

487 型电子真空调节器

487 型电子真空调节器旨在接受由用户的电子系统或电位计生成的用户模拟控制信号，以调整真空调节器的设定点。此外，该装置可以配置为作为电子压力调节器运行。稳压器板上的跳线设置允许用户选择控制信号类型：外部电位计、板载电位计或高达 5 伏的外部模拟信号。压力传感器有两种范围可供选择：487-001（0 至 41 英寸水深，3 英寸汞柱，1.5 psi）或 487-002（0 至 29.5 英寸汞柱，760 英寸汞柱约 14.5 psi）。两种型号都是以大气压力为参考的，这意味着它们的输出相对于大气压将是恒定的。提供绝对压力参考传感版本。两种型号的减压阀都有两种不同的流量范围版本。应选择满足应用流量要求的最小流量范围阀，以提供最大的控制和分辨率。这些减压阀还能够将正压调节到与真空中规定的相同范围。该调节器具有自我缓解功能，这意味着它将在控制信号增加或减少时跟随控制信号，而无需引入泄漏源或任何其他额外的阀门来排放真空或压力以获得新的设定点。

规格

工作原理

电子真空调节器接受模拟控制电压信号，该信号根据需要精确操作阀门，以保持所需的设定真空或压力。该设备可以用作电子压力调节器或真空调节器。压力或真空输出与模拟电压或电位计设置成比例进行控制。其自卸操作允许真空或压力输出自动跟踪不断变化的控制信号。

可调范围、真空或压力：

487-001 满量程范围 0 至 41 英寸水深（3 英寸汞柱、77 毫米汞柱、1.5 磅/平方英寸） 487-002 满量程范围 0 至 29.5 英寸汞柱，760 毫米汞柱（14.5 磅/平方英寸）

电源：

15 至 26 伏直流， 180 mA 最大电流

控制信号：

客户可为以下任何选项选择 Jumper：

控制信号 0 至 5 伏（可扩展至更小）
板载 25 圈电位计
客户提供 5k 或 10k 欧姆电位计

重量：

155 克（0.34 磅）

大小：

4.8 英寸 x 2.3 英寸 x 1.7 英寸高

端口连接：

软管内径 1/8 英寸（建议使用 Tygon R 聚氨酯）

应用

487 型非常适合需要与用户控制系统接口的应用，用于在增加和减少真空或压力方向上对真空或压力进行电动控制调节。典型应用包括泄漏检测台、压力控制装置、真空夹紧控制、真空袋控制以及无数其他电动调节真空调节器和电动调节压力调节器应用。此外，该装置可用作我们的 470-002 型真空流量放大器的真空引燃台，以控制高达 44 scfm 的流速。

部件号： 487-XXX-Y

-XXX（真空/压力范围）	-Y（流量）
-001（0 至 3 英寸汞柱）	-1 （5 SCFH 开流） 0.010 英寸直径通道
-002（0 至 29.9 英寸汞柱）	-6 （25 SCFH 开流） 0.09 英寸直径通道
